Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie vor dem Lesen dieser An-
leitungen zunächst die Installationskurzanleitung, die dem Gerät beiliegt.
Bewahren Sie alle Unterlagen an einem sicheren Ort auf zum späteren Nachschlagen.
KV-S1026C J2 / KV-S1026C M2 nur:
•
Der Scanner wird auf Ihrem Computer gegebenenfalls als "KV-S1026C MK2" angezeigt.
•
Wenn Sie den Treiber von der Website herunterladen, laden Sie den Treiber für "KV-S1026C MK2" herunter.
Die aktuelle Verfügbarkeit des Modells hängt von Ihrem Land / Ihrer Region ab. Bitte wenden Sie sich an
Ihren Fachhändler.
Bedienungsanleitung
Dokumenten-Scanner

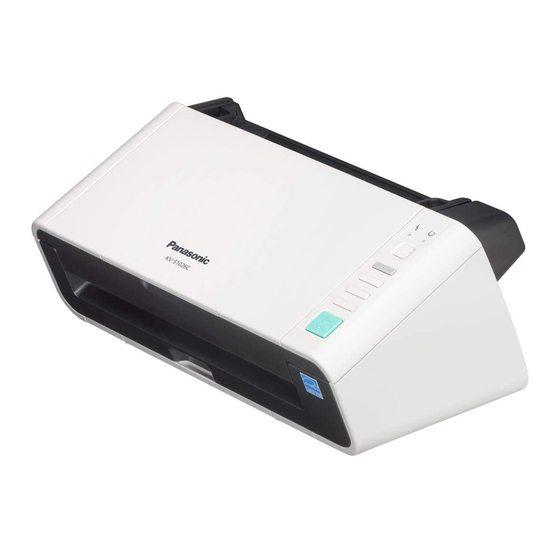

KV-S1037
Modell-Nr.
KV-S1026C
KV-S1026C
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic KV-S1037
Inhaltszusammenfassung für Panasonic KV-S1037
- Seite 1 Bedienungsanleitung Dokumenten-Scanner KV-S1037 Modell-Nr. KV-S1026C KV-S1026C Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie vor dem Lesen dieser An- leitungen zunächst die Installationskurzanleitung, die dem Gerät beiliegt. Bewahren Sie alle Unterlagen an einem sicheren Ort auf zum späteren Nachschlagen.
-
Seite 2: Einleitung
Einleitung Einleitung Vielen Dank, dass Sie sich für den Kauf eines Panasonic Dokumenten-Scanners entschieden haben. Warenzeichen • Microsoft , Windows und Windows Vista sind entweder eingetragene Warenzeichen oder Warenzeichen ® ® ® der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. -
Seite 3: Über Die Softwarehilfe
Dokumente Steuerblatt Image Capture Plus ist eine Originalanwendung von Panasonic für die Konfiguration von fortgeschrittenen Scaneinstellungen. Jedes Dokument ist ein PDF-Dokument. Für das korrekte Anzeigen von Dokumenten installieren Sie Adobe Reader. Für Einzelheiten zum Steuerblatt siehe "6.3.3 Verwenden von Steuerblättern" (Seite 37). -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Die wichtigsten Funktionen ..............6 2 Bevor Sie beginnen ................7 Vorsorgemaßnahmen ...................... 7 Überprüfen des mitgelieferten Zubehörs ..............10 2.2.1 Optionales Mitgeliefertes Zubehör ................11 3 Anordnung der Bedienelemente ............12 Haupteinheit ........................12 3.1.1 Vorderseite ........................12 3.1.2 Rückseite ........................ - Seite 5 Inhaltsverzeichnis 7 Papierstau beseitigen ................40 8 Pflege und Instandhaltung ..............41 Reinigung des Scannergehäuses ................41 Reinigung des Scanner-Inneren .................. 42 8.2.1 Reinigung des Scannerglases und der Referenzfläche ..........43 8.2.2 Reinigung der Doppeleinzugserkennung ..............43 8.2.3 Reinigung der Walzen ....................44 8.2.4 Reinigungsmodus ......................
-
Seite 6: Die Wichtigsten Funktionen
1 Die wichtigsten Funktionen 1 Die wichtigsten Funktionen Doppelseitiges Scannen bei hoher Geschwindigkeit • Mit diesem Scanner können Sie Dokumente bei hoher Geschwindigkeit unabhängig vom Bildtyp (schwarzweiß / farbig) scannen. Funktion zur Doppeleinzugserkennung • Der Doppeleinzug wird auch dann erkannt, wenn Sie Dokumente mit Papieren unterschiedlicher Dicke scannen. -
Seite 7: Bevor Sie Beginnen
2 Bevor Sie beginnen 2 Bevor Sie beginnen 2.1 Vorsorgemaßnahmen Illegale Kopien Das Kopieren bestimmter Dokumente ist gesetzlich verboten. Das Kopieren bestimmter Dokumente kann in Ihrem Land oder Ihrer Region verboten sein. Verurteilte können mit Geld- und/oder Gefängnisstrafen bedacht werden. Es folgen Beispiele für Gegen- stände, die in Ihrem Land oder Ihrer Region möglicherweise nicht kopiert werden dürfen. -
Seite 8: Walzenreinigungspapier
Verwenden Sie das Walzenreinigungspapier ausschließlich zum Reinigen der Walzen. • Weitere Informationen zum Walzenreinigungspapier finden Sie im Sicherheitsdatenblatt. Bitte erkundigen Sie sich bei Ihrem Panasonic Vertragshändler nach dem Sicherheitsdatenblatt. • Der Reinigungsalkohol des Walzenreinigungspapiers verflüchtigt sich, wenn die Verpackung lange vor dem Gebrauch geöffnet wird. - Seite 9 2.1 Vorsorgemaßnahmen • In Gebrauchsszenarien, die bei gescannten Bildern Genauigkeit oder Reproduzierbarkeit erfordern, kann es sein, dass das gewünschte Bild nicht erhalten werden kann, wie z.B. Halbtonbilder oder Markierungen von Leuchtstoffstiften.
-
Seite 10: Überprüfen Des Mitgelieferten Zubehörs
Installationskurzanleitung — Verwenden Sie je nach Standort des Geräts das Netzkabel entsprechende Netzkabel. AC-Adapter Panasonic AC-Adapter PNLV6507 Für Einzelheiten zur Schattiereinstellung siehe Schattierpapier "9.3 Schattiereinstellung" (Seite 57). Die Nummer des Anleitungs-Aufklebers könnte je nach Land/Gebiet unterschiedlich sein. Bitte ver- Anleitungs-Aufkleber wenden Sie einen, der für Ihr Land/Gebiet geeignet... -
Seite 11: Optionales Mitgeliefertes Zubehör
2.2.1 Optionales Mitgeliefertes Zubehör 2.2.1 Optionales Mitgeliefertes Zubehör Teilebezeichnung Teilenummer Hinweise Walzenaustauschsatz Siehe "8.3 Auswechseln der Wal- • Papiereinzugswalze KV-SS058 zen" (Seite 47). • Andrückwalzen-Modul Siehe "Walzenreinigungspapier" Walzenreinigungspapier KV-SS03 (Seite 8). Siehe "6.2.1.4 Datenseite Datenseite KV-SS077 (KV-SS077)" (Seite 25). Anmerkung •... -
Seite 12: Anordnung Der Bedienelemente
3 Anordnung der Bedienelemente 3 Anordnung der Bedienelemente 3.1 Haupteinheit 3.1.1 Vorderseite Dokumentenführungen Türöffnungs-Taste : Wird zum Öffnen der ADF-Tür verwendet. ADF-Tür Ausgabefach Dokumentenausgabe-Verlängerung 1 Dokumentenausgabe-Verlängerung 2 Ausgangsstütze Wird verwendet, falls beim Scannen von dünnem Papier das Papier wellt und nicht richtig eingezogen werden kann (Seite 29). -
Seite 13: Rückseite
3.1.2 Rückseite Einzugsfach : Legen Sie die Dokumente so ein, dass die zu scannenden Seiten nach unten zeigen. : Entfernen Sie alle Brief- und Heftklammern von den Dokumenten. Verlängerung des Einzugsfaches Manueller Papier-einzugswähler Sie können als Papiereinzugsart Automatischer Einzug oder Manueller Einzug wählen. Näheres hierzu lesen Sie bitte unter "6.3.1 Verwenden des manuellen Einzugs"... -
Seite 14: Installation
4 Installation 4 Installation 4.1 Platzbedarf des Scanners Um den sachgemäßen Betrieb zu gewährleisten, sollten Sie das Gerät mit entsprechenden Abständen von umgebenden Gegenständen aufstellen wie in der folgenden Abbildung gezeigt. 210 mm*¹ 320 mm*¹ [Ansicht von oben] *1 Für den Einbau des Einzugsfaches und des Ausgabefachs wird Freiraum benötigt. Hinweis •... -
Seite 15: Die Software Installieren
4.2 Die Software installieren 4.2 Die Software installieren Hinweis • Stellen Sie sicher, dass das Gerät nach der Installation der Software an Ihren Computer angeschlos- sen ist. Das Anschließen des Geräts an Ihren Computer und das Einschalten vor der Installation der Software können die Softwareinstallation beeinflussen. -
Seite 16: Anzeigen Der Bedienungsanleitung Und Der Installierten Hilfe
Wählen Sie das Handbuch aus. • Das Handbuch wird dann angezeigt. Anmerkung • Wählen Sie in Windows 8 und Windows 10 den Bereich [Panasonic Document Scanner] auf dem Apps-Bildschirm aus. 4.3.2 Anzeigen der Hilfe Für Image Capture Plus Wählen Sie [Alle Programme]... -
Seite 17: Bedienfeld
5 Bedienfeld 5 Bedienfeld (Rot) Leuchtet beim Auftreten eines Fehlers auf. (Grün) Zeigt den Scanner-Status an. Netzschalter ( ) Einzelheiten finden Sie unter "6.1.1 Ein- und Ausschalten des Geräts" (Seite 19). Überspringen-Taste ( Wenn Sie diese Taste drücken, nachdem ein Doppelvorschub erkannt wurde und das Scannen pausiert wurde, wird das betroffene Dokument (oder die Dokumente) gescannt und dann ausgeworfen. -
Seite 18: Hinweis Zur Led
5.1 Hinweis zur LED 5.1 Hinweis zur LED Der Status des Scanners wird durch die LED (Rot) ( ) und LED (Grün) ( ) angezeigt, wie in der unten stehenden Tabelle angegeben: (Rot) (Grün) Status Ausgeschaltet Bereit-Modus oder Scannen Blinkend (schnell) Warmlauf des Geräts Blinkend (schnell, 2 Mal nacheinan- Modus Doppeleinzug fortsetzen... -
Seite 19: Bedienung
6 Bedienung 6 Bedienung 6.1 Grundlegende Bedienung 6.1.1 Ein- und Ausschalten des Geräts Einschalten des Geräts Drücken Sie den Netzschalter ( ). • Die LED (Grün) blinkt auf und wird dann eingeschaltet. Ausschalten des Geräts Halten Sie den Netzschalter ( ) mindestens eine Sekunde lang gedrückt, um das Gerät auszuschal- ten. -
Seite 20: Einbau Des Einzugsfachs
6.1.3 Einbau des Einzugsfachs 6.1.3 Einbau des Einzugsfachs Öffnen Sie das Einzugsfach. Ziehen Sie die Verlängerung des Einzugsfachs heraus. Anmerkung • Falls das Dokument von kurzer Länge ist (z. B. eine Karte oder eine Visitenkarte) können Sie das Do- kument eventuell scannen, ohne das Einzugsfach zu öffnen. -
Seite 21: Einbau Des Ausgabefachs
6.1.4 Einbau des Ausgabefachs 6.1.4 Einbau des Ausgabefachs Bauen Sie das Ausgabefach für die jeweiligen Dokumente ein. Ziehen Sie das Ausgabefach heraus. Öffnen Sie die Dokumentenausgabe-Verlängerung 1. Öffnen Sie die Dokumentenausgabe-Verlängerung 2. -
Seite 22: Öffnen/Schließen Der Adf-Tür
6.1.5 Öffnen/Schließen der ADF-Tür 6.1.5 Öffnen/Schließen der ADF-Tür Öffnen der ADF-Tür Betätigen Sie die Türöffnungs-Taste ( ) und öffnen Sie die ADF-Tür ( ). Anmerkung • Falls Sie das Gerät mit geschlossenem Einzugsfach verwenden, öffnen Sie das Einzugsfach, bevor Sie die ADF-Tür öffnen. Schließen der ADF-Tür Drücken Sie die ADF-Tür auf beiden Seiten langsam nach unten, bis sie einrastet. -
Seite 23: Vorbereiten Von Dokumenten
6.2 Vorbereiten von Dokumenten 6.2 Vorbereiten von Dokumenten 6.2.1 Hinweise zu Dokumenten Hinweis • Entfernen Sie vor dem Scannen alle Brief- und Heftklammern von den Dokumenten. Andernfalls be- steht die Gefahr, dass sowohl das Gerät als auch die Vorlage beschädigt werden. •... -
Seite 24: Empfohlenes Papier
6.2.1 Hinweise zu Dokumenten Empfohlenes Papier: • Normalpapier • Bei Papier, das die Normalgröße überschreitet, wird Einzelblatteinzug empfohlen. Rollneigung und Faltung: Vorlagen müssen zusätzlich folgende Bedingungen erfüllen: Einzugsrichtung Weniger als Rollneigung 5 mm Einzugsrichtung Weniger als Faltung 5 mm Gemischte Dokumente Vorlagen müssen zusätzlich folgende Bedingungen erfüllen: Breite Selbe Breite... -
Seite 25: Kompatible Reisepässe
6.2.1 Hinweise zu Dokumenten 6.2.1.3 Kompatible Reisepässe Folgende Reisepässe sind mit diesem Gerät kompatibel. Verwenden Sie die Datenseite (KV-SS077) zum Scannen von Reisepässen (Seite 25). Reisepassgröße: Breite: 130 mm oder weniger Länge: 188 mm oder weniger Papierstärke: 3,0 mm oder weniger (einschließlich Datenseite) 6.2.1.4 Datenseite (KV-SS077) Sie können optional eine Datenseite (KV-SS077) zum Scannen von Reisepässen verwenden. -
Seite 26: Inkompatible Dokumente
6.2.1 Hinweise zu Dokumenten 6.2.1.5 Inkompatible Dokumente Folgende Arten von Dokumenten können möglicherweise nicht eingescannt werden: • Zerrissene Dokumente oder Dokumente, deren Rand beschädigt ist • Kohlepapier • Perforiertes oder gelochtes Papier • Papier, das nicht rechteckig oder unregelmäßig zugeschnitten ist •... -
Seite 27: Hinweise Zu Dokumenten Beim Scannen
6.2.1 Hinweise zu Dokumenten 6.2.1.6 Hinweise zu Dokumenten beim Scannen • Abhängig vom Papiertyp können die Scanergebnisse beim Scannen von inkompatiblen Dokumenten oder sogar beim Scannen von kompatiblen Dokumenten schlecht sein. Wenn eingescannte Bilder schräg eingezogen werden oder ein Papierstau oder Doppeleinzug auftritt, be- achten Sie folgende Punkte und scannen Sie erneut: –... -
Seite 28: Einlegen Der Dokumente
6.2.2 Einlegen der Dokumente 6.2.2 Einlegen der Dokumente Bauen Sie das Einzugsfach (Seite 20) und das Ausgabefach (Seite 21) ein. Stellen Sie die Dokumentenführungen ( ) so ein, dass sie die Kanten der Vorlagen fast berühren. Fächern Sie die Dokumente auf. •... - Seite 29 6.2.2 Einlegen der Dokumente Legen Sie die Dokumente so in das Einzugsfach, dass die zu scannenden Seiten nach oben zeigen. • Achten Sie darauf, die Dokumente wie in der Abbildung ( ) in das Einzugsfach einzulegen. • Legen Sie die Dokumente langsam bis zum Anschlag ein. Anmerkung •...
- Seite 30 6.2.2 Einlegen der Dokumente Stellen Sie die Dokumentenführungen ( ) auf das Format des zu scannenden Dokuments ein.
-
Seite 31: Bei Verwendung Der Datenseite
6.2.2 Einlegen der Dokumente 6.2.2.1 Bei Verwendung der Datenseite Sie können optional eine Datenseite (KV-SS077) zum Scannen von Reisepässen verwenden. Einzelheiten zur Datenseite siehe "6.2.1.4 Datenseite (KV-SS077)" (Seite 25). Stellen Sie den Manueller Papier-einzugswähler auf Manueller Einzug. Öffnen Sie die ADF-Tür (Seite 22). Ziehen Sie den Manueller Papier-einzugswähler in Pfeilrichtung (siehe Abbildung). - Seite 32 6.2.2 Einlegen der Dokumente Führen Sie die Datenseite ( ) bis zum Anschlag ein, wie in der Abbildung dargestellt. Anmerkung • Stellen Sie sicher, dass die Datenseite so weit eingeführt wird, bis sie die Papiereinzugswalze be- rührt.
-
Seite 33: Scannen Von Dokumenten
6.3 Scannen von Dokumenten 6.3 Scannen von Dokumenten Legen Sie die Dokumente ein (Seite 28). Öffnen Sie die entsprechende Scan-Software und scannen Sie die Dokumente. • Einzelheiten zur Anwendung finden Sie in der Hilfe der jeweiligen Anwendung. • Stellen Sie beim Scannen von Reisepässen mit der Datenseite (KV-SS077) "Papierzufuhr" auf [Rei- sepass]. -
Seite 34: Verwenden Des Manuellen Einzugs
6.3.1 Verwenden des manuellen Einzugs 6.3.1 Verwenden des manuellen Einzugs Mit dem Manueller Papier-einzugswähler können Sie Manueller Einzug auswählen. Wenn Manueller Einzug verwendet wird, werden die Dokumente ohne Trennung gescannt. Legen Sie die Dokumente nacheinander in das Einzugsfach. Der manuelle Einzug wird für wichtige oder gebundene Dokumente empfohlen. Der automatische Einzug wird für den normalen Gebrauch empfohlen. -
Seite 35: Kartenführung Für Gemischte Vorlagen
6.3.2 Kartenführung für gemischte Vorlagen 6.3.2 Kartenführung für gemischte Vorlagen Die Kartenführung für gemischte Vorlagen verhindert ein schiefes Einziehen einer Karte, wenn Sie Papier- dokumente und eine Karte gleichzeitig scannen. Die Kartenführung für gemischte Vorlagen ist während der Auslieferung an dem Gerät befestigt. Falls Sie die Kartenführung für gemischte Vorlagen entfernen, bewah- ren Sie sie sorgfältig auf. -
Seite 36: Verwenden Der Kartenführung Für Gemischte Vorlagen
6.3.2 Kartenführung für gemischte Vorlagen 6.3.2.3 Verwenden der Kartenführung für gemischte Vorlagen Legen Sie Papiervorlagen in das Einzugsfach und eine Karte in die Kartenführung für gemischte Vorlagen ein. • Die Karte in der Kartenführung für gemischte Vorlagen wird nach dem Scannen der Papierdokumente eingezogen. -
Seite 37: Verwenden Von Steuerblättern
6.3.3 Verwenden von Steuerblättern 6.3.3 Verwenden von Steuerblättern Durch das Einfügen eines Steuerblatts zwischen den Dokumenten können die Scan-Einstellungen für die auf das Steuerblatt folgenden Seiten geändert werden. Zudem kann der Ordner geändert werden, in dem die Daten der auf das Steuerblatt folgenden gescannten Dokumente gespeichert werden. •... -
Seite 38: Steuerblätter Drucken
6.3.3 Verwenden von Steuerblättern • Einzelheiten zu Steuerblättern entnehmen Sie bitte dem Abschnitt "Steuerblatt erfassen" der Hilfe für Image Capture Plus, TWAIN oder ISIS. Steuerblätter drucken Anmerkung • Für das Drucken von Steuerblättern muss Adobe Reader auf Ihrem Computer installiert sein. •... -
Seite 39: Druck-Scannen Verwenden
6.4 Druck-Scannen verwenden 6.4 Druck-Scannen verwenden Dieser Scanner verfügt über eine Funktion zum Druck-Scannen, um das Scannen ohne die Bedienung über einen Computer zu starten. 6.4.1 Auswahl des Verhaltens für das Druck-Scannen Wählen Sie das Verhalten für das Druck-Scannen mit dem Scan Button Setting Tool aus. Doppelklicken Sie auf das Symbol ( ) im Infobereich der Taskleiste, um das Scan Button Setting Tool zu öffnen. -
Seite 40: Papierstau Beseitigen
7 Papierstau beseitigen 7 Papierstau beseitigen Im Falle eines Papierstaus, entfernen Sie das eingeklemmte Blatt und beachten Sie folgende Hinweise. Nehmen Sie alle Dokumente aus dem Einzugsfach. Öffnen Sie die ADF-Tür (Seite 22). Entfernen Sie das gestaute Dokument. • Wenn das Dokument im Einzugsfachbereich verklemmt ist, ziehen Sie es wie in der Abbildung zu- rück. -
Seite 41: Pflege Und Instandhaltung
8 Pflege und Instandhaltung 8 Pflege und Instandhaltung 8.1 Reinigung des Scannergehäuses Hinweis • Verwenden Sie keine handelsüblichen Reinigungsmittel, Farbverdünner oder Benzin. (Dies kann zu Verformungen, Verfärbungen oder Beschädigungen führen.) • Reinigen Sie den Scanner mindestens einmal im Monat. Schalten Sie das Gerät aus (Seite 19). Reinigen Sie das Scannergehäuse mit einem weichen, leicht feuchten Tuch. -
Seite 42: Reinigung Des Scanner-Inneren
8.2 Reinigung des Scanner-Inneren 8.2 Reinigung des Scanner-Inneren Legen Sie die folgenden Reinigungsmittel bereit. Weiches und trockenes Tuch (das keinen faserigen Staub oder Zur Reinigung des Scannerglases und der Referenzfläche. Fusel hinterlässt) Dünnes Wattestäbchen Zur Reinigung der Doppeleinzugserkennung. Für die Reinigung der Walzen empfohlen. Wenn Sie kein Walzenrei- nigungspapier haben, verwenden Sie ein weiches Tuch mit einer ge- Walzenreinigungspapier ringen Menge an Isopropanol oder Wasser. -
Seite 43: Reinigung Des Scannerglases Und Der Referenzfläche
8.2.1 Reinigung des Scannerglases und der Referenzfläche 8.2.1 Reinigung des Scannerglases und der Referenzfläche Entfernen Sie den Schmutz vom Glas-Scanbereich ( ) und der Referenzfläche ( ) mit einem weichen, trockenen Tuch. • Wenn sich der Schmutz nicht löst, verwenden Sie ein weiches, leicht feuchtes Tuch. 8.2.2 Reinigung der Doppeleinzugserkennung Entfernen Sie den Staub von der Doppeleinzugserkennung ( ) mit einem Wattestäbchen. -
Seite 44: Reinigung Der Walzen
8.2.3 Reinigung der Walzen 8.2.3 Reinigung der Walzen Reinigen sie die Oberflächen der Walzen mit dem Walzenreinigungspapier (KV-SS03) (Seite 8) von Verun- reinigungen. Hinweis • Achten Sie darauf, keine Teile des Geräts zu beschädigen. Öffnen Sie die Abdeckung der Papiereinzugswalze ( ). Reinigen Sie die Papiereinzugswalze mit dem Walzenreinigungspapier. - Seite 45 8.2.3 Reinigung der Walzen Reinigen Sie die Oberfläche der Andrückwalze mit Walzenreinigungspapier. • Wischen Sie die Walzen wie in der Abbildung ganz von einem Ende zum anderen in Pfeilrichtung ab. Reinigen Sie die Förderwalzen und die Auslaufwalzen. Einzelheiten finden Sie unter "8.2.4 Reinigungs- modus"...
-
Seite 46: Reinigungsmodus
8.2.4 Reinigungsmodus 8.2.4 Reinigungsmodus Der Reinigungsmodus kann verwendet werden, um die Förderwalzen und die Auslaufwalzen zu reinigen. Im Reinigungsmodus drehen sich die Förderwalzen und die Auslaufwalzen bei jedem Drücken der Start/Stopp- Taste ( ) am Scanner ein wenig. Daher ist es nicht erforderlich, die Förderwalzen und die Auslaufwal- zen mit den Fingern manuell zu drehen, um die gesamte Oberfläche jeder Walze zu reinigen. -
Seite 47: Auswechseln Der Walzen
8.3 Auswechseln der Walzen 8.3 Auswechseln der Walzen Wir empfehlen den Austausch von Papiereinzugswalze und Andrückwalzen-Modul nach dem Scannen von 100.000 Blättern. (Die Angabe "100.000 Blätter" bezieht sich auf das Einscannen von qualitativ hochwerti- gem, holzfreiem Papier. Je nach verwendetem Papiertyp und anderen Faktoren kann die tatsächliche Le- bensdauer der Walzen kürzer sein.) Im Benutzer-Dienstprogramm können Sie überprüfen, wie viele Seiten gescannt wurden. - Seite 48 8.3 Auswechseln der Walzen Entfernen Sie die Andrückwalze ( ). Entnehmen Sie die neue Andrückwalze aus dem optionalen Walzenaustauschsatz. Setzen Sie die neue Andrückwalze so in die dafür vorgesehene Metallvorrichtung ein, dass die längere Welle nach rechts zeigt (Rückansicht).
- Seite 49 8.3 Auswechseln der Walzen Drücken Sie die Andrückwalzenklappe ( ) fest ein. Hinweis • Achten Sie darauf, dass die Andrückwalzenklappe einrastet. Öffnen Sie die Abdeckung der Papiereinzugswalze ( ).
- Seite 50 8.3 Auswechseln der Walzen Entfernen Sie die Papiereinzugswalze ( ). Entnehmen Sie die neue Papiereinzugswalze aus dem optionalen Walzenaustauschsatz. Setzen Sie die neue Papiereinzugswalze so ein, dass sich das Zahnrad auf der linken Seite befindet.
- Seite 51 8.3 Auswechseln der Walzen Schließen Sie die Abdeckung der Papiereinzugswalze fest. Hinweis • Stellen Sie sicher, dass beide Seiten der Abdeckung der Papiereinzugswalze einrasten. • Stellen Sie nach dem Einsetzen der Papiereinzugswalze sicher, dass sich die Walze in der Ein- zugsrichtung drehen kann.
-
Seite 52: Anhang
9 Anhang 9 Anhang 9.1 Fehlerbehebung Wenn während des Betriebs des Scanners ein Fehler auftritt, überprüfen Sie folgende Punkte und überprü- fen Sie den Status des Scanners im Benutzer-Dienstprogramm. Sollte das Gerät immer noch nicht funktio- nieren, so schalten Sie es aus, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst. Problem Mögliche Ursache Abhilfe... - Seite 53 9.1 Fehlerbehebung Problem Mögliche Ursache Abhilfe Reinigen Sie die Walzen. (Seite Die Walzen sind verschmutzt. Ersetzen Sie die Papiereinzugs- Die Papiereinzugswalze oder die walze oder die Andrückwalze. Andrückwalze ist abgenutzt. (Seite 47) Die Doppeleinzugserkennung ist Reinigen Sie die Doppeleinzugs- verschmutzt. erkennung.
- Seite 54 9.1 Fehlerbehebung Problem Mögliche Ursache Abhilfe Das Dokument ist verknittert. Glätten Sie das Dokument. Reinigen Sie die Walzen. (Seite Die Walzen sind verschmutzt. Die Blätter des Dokuments sind Richten Sie das Dokument neu Häufiges Auftreten von Papier- nicht gerade und bündig einge- aus.
- Seite 55 9.1 Fehlerbehebung Problem Mögliche Ursache Abhilfe Ändern Sie die Scanauflösung oder schalten Sie die Funktion Diese Störung kann auf einer Moiré-Verringerung ein und füh- Auf dem gescannten Bild tritt Unverträglichkeit des Druckmus- ren Sie den Scanvorgang erneut streifen- oder wellenförmiges ters des Dokuments mit der aktu- durch.
-
Seite 56: Ereignis-Einstellung Für Den Druck-Scan Überprüfen
9.2 Ereignis-Einstellung für den Druck-Scan überprüfen 9.2 Ereignis-Einstellung für den Druck-Scan überprüfen Überprüfen Sie Folgendes, falls eine Anwendung nach der Einstellung durch das Scan Button Setting Tool nicht startet. Öffnen Sie den Scaneigenschaften-Bildschirm. • Falls Sie Windows 10 verwenden: [Systemsteuerung] [Geräte und Drucker], klicken Sie mit der rechten Maustaste auf das Scan- nersymbol und zeigen Sie dann den [Scaneigenschaften]-Bildschirm an. -
Seite 57: Schattiereinstellung
9.3 Schattiereinstellung 9.3 Schattiereinstellung Notwendigkeit der Schattiereinstellung • Nehmen Sie die Schattiereinstellung vor, wenn Bilddichte und Helligkeit in Abschnitten der gescannten Bilder deutlich unregelmäßig sind bzw. wenn die Bildqualität sich durch Reinigung des Geräteinneren nicht verbessern lässt. Vor der Schattiereinstellung •... -
Seite 58: Deinstallieren Der Software
IDREngine – Panasonic Scanner Manuals – Panasonic Document Scanner Device Driver – – KV-S1037 / KV-S1038 / KV-S1026C MK2 ISIS Driver – Panasonic Document Scanner TWAIN Driver – Panasonic Scanner Benutzer-Dienstprogramm – OCREngine Folgen Sie den Anweisungen auf dem Bildschirm. -
Seite 59: Hinweise Zur Wiederverpackung
9.5 Hinweise zur Wiederverpackung 9.5 Hinweise zur Wiederverpackung Es wird ausdrücklich empfohlen, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Sollte es erforderlich sein, den Scanner zu transportieren oder zu versenden, beachten Sie bitte folgende Hinweise. Anmerkung • Unsachgemäßes Verpacken kann dazu führen, dass Reparaturkosten entstehen. •... - Seite 60 9.5 Hinweise zur Wiederverpackung Verpacken Sie den Scanner. AC-Adapter USB-Kabel Installationskurzanleitung, Schattierpapier Software / Handbuch-CD-ROM Kartenführung für gemischte Vorlagen Netzkabel...
-
Seite 61: Technische Daten
Die Scangeschwindigkeit hängt vom Hostcomputer, dem Betriebssystem, der Anwendung, der Messmethode, der Datenmenge des Bildes sowie dem Papiertyp ab. Die Scangeschwindigkeit hängt von der Messmethode von Panasonic ab. Wenn Sie Dokumente in einem größeren Format als A5 und einer Auflösung über 600 dpi scannen, schlägt der Scanvorgang auf- grund unzureichenden Speicherplatzes möglicherweise fehl. - Seite 62 9.6 Technische Daten Verwenden Sie die Datenseite (KV-SS077) zum Scannen von Reisepässen (Seite 25). Je nach Papiertyp und Betriebsumgebung (Temperatur, Luftfeuchtigkeit, etc.) zieht das Gerät die Dokumente nicht ordnungsge- mäß ein. Wenn das Papiergewicht über 209 g/m²: 5 Blatt (A4, Qualitativ hochwertiges holzfreies Papier) Bei eingebauter Kartenführung für gemischte Vorlagen: 20 Blatt (80 g/m², Qualitativ hochwertiges holzfreies Papier) Einzelheiten finden Sie unter "8.3 Auswechseln der Walzen"...
-
Seite 63: Allgemeines
9.6 Technische Daten Allgemeines Element KV-S1037 / KV-S1026C / KV-S1026C Außenabmessungen 300 mm × 650 mm × 308 mm (Breite × Tiefe × Höhe) Gewicht 2,7 kg Strombedarf AC 100 – 240 V, 50/60 Hz Scannen 25 W oder weniger (DC 16 V 1,5 A) - Seite 64 © Panasonic Corporation 2017 PNQX8565ZA PD0717KU0...
