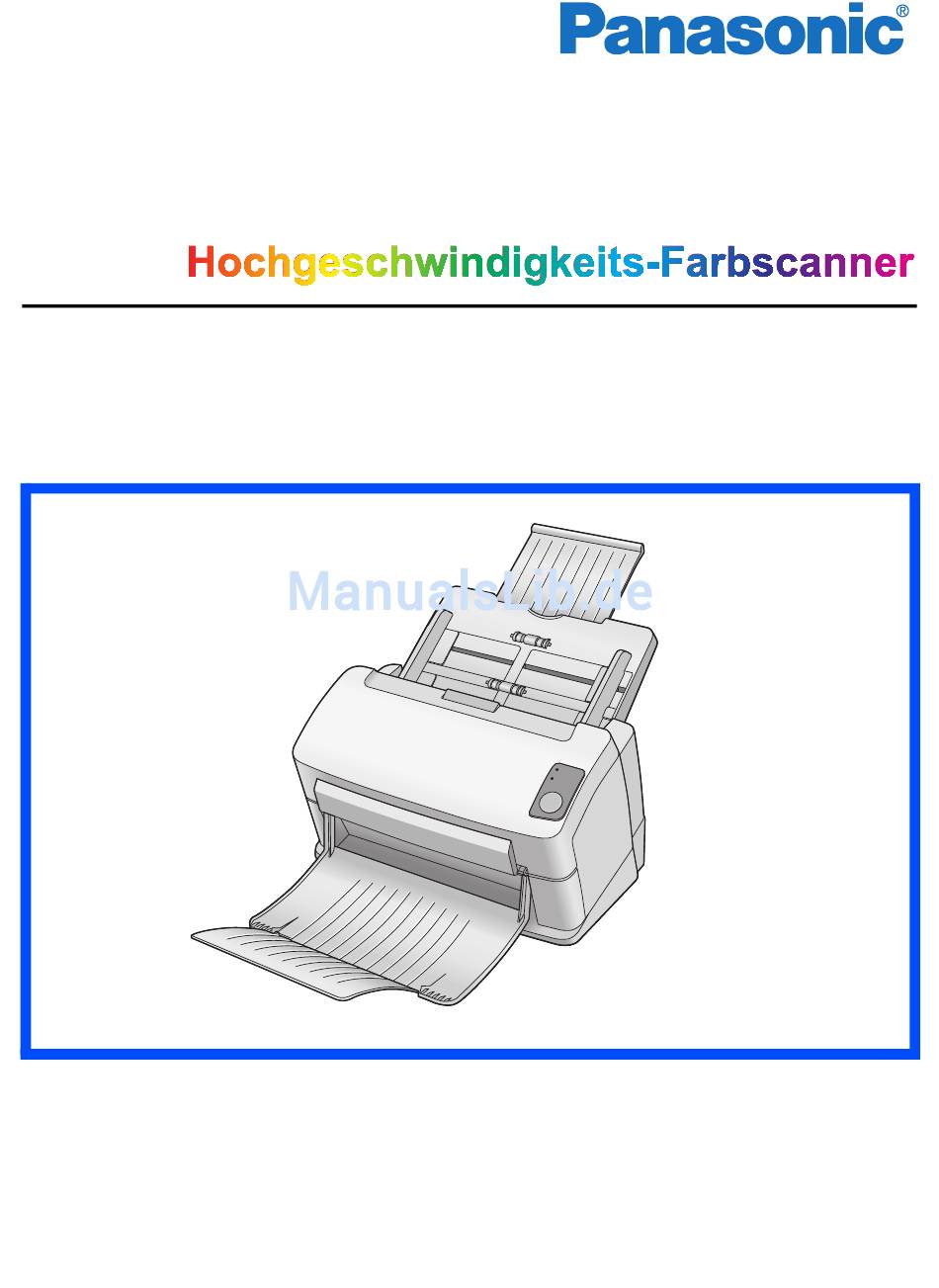

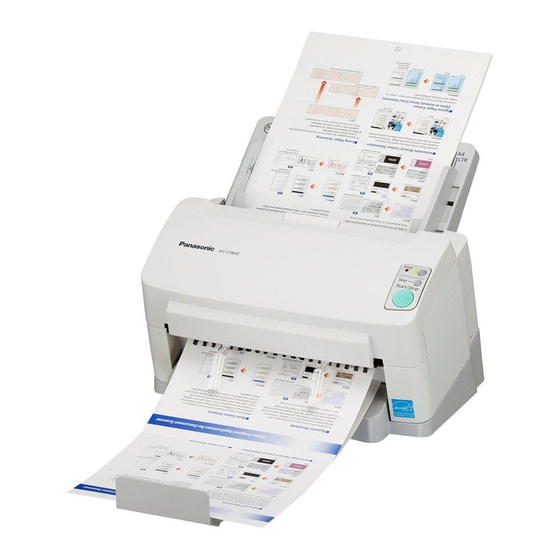

Hochgeschwindigkeits-Farbscanner
Diese Bedienungsanleitung informiert Sie darüber, wie Sie mit dem Scanner arbeiten können.
Bevor Sie dieses Handbuch lesen, studieren Sie bitte erst die Installationshandbuch auf der
CD-ROM, die dem Gerät beiliegt.
Bewahren Sie die beilegende CD-ROM in der dazugehörigen Schutzhülle auf. Setzen Sie die
CD-ROM keiner direkten Sonneneinstrahlung oder großer Hitze aus, und vermeiden Sie Kratzer
und Verunreinigungen auf ihrer Oberfläche.
Bedienungsanleitung
Bedienungsanleitung
Modell Nr.
KV-S1025C
KV-S1020C
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic KV-S1025C
Inhaltszusammenfassung für Panasonic KV-S1025C
- Seite 1 Bedienungsanleitung Bedienungsanleitung Hochgeschwindigkeits-Farbscanner KV-S1025C Modell Nr. KV-S1020C Diese Bedienungsanleitung informiert Sie darüber, wie Sie mit dem Scanner arbeiten können. Bevor Sie dieses Handbuch lesen, studieren Sie bitte erst die Installationshandbuch auf der CD-ROM, die dem Gerät beiliegt. Bewahren Sie die beilegende CD-ROM in der dazugehörigen Schutzhülle auf. Setzen Sie die CD-ROM keiner direkten Sonneneinstrahlung oder großer Hitze aus, und vermeiden Sie Kratzer...
-
Seite 2: Illegale Duplizierung
Features sorgt dieses Gerät von Panasonic dafür, dass Ihre Anforderungen an das Einscannen von Vorlagen umfassend erfüllt werden. • Panasonic Image Enhancement Technology ist eine Entwicklung von Panasonic. Damit wird die Qualität der Abbilder eingescannter Vorlagen sichtbar verbessert, und es entstehen dadurch vielseitige Möglichkeiten für den Einsatz des Scanners. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheitsinformationen....... . Komponentenbezeichnungen ......Einrichten des Scanners . -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Um schwere Verletzungen und Verletzungen mit Todesfolge zu vermeiden, sollten Sie diesen Abschnitt vor der Verwendung des Geräts aufmerksam lesen, um den sachgemäßen und sicheren Betrieb des Geräts zu gewährleisten. In diesem Abschnitt werden die grafischen Symbole erklärt, die in diesem Handbuch verwendet werden. Weist auf eine potenzielle Gefahr hin, die zu schweren Verletzungen oder WARNUNG Tod führen kann. -
Seite 5: Bedienung
Sicherheitsinformationen Berühren Sie den Stecker oder AC-Adapter niemals mit nassen Händen. Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie den Betrieb unverzuglich ein, falls das Gerat Rauch oder ubermasige Warme entwickelt, einen ungewohnlichen Geruch oder ungewohnliche Gerausche abgibt. Unter derartigen Bedingungen besteht die Gefahr von Brand und elektrischem Schlag. -
Seite 6: Aufstellung Und Transport
Sicherheitsinformationen Aufstellung und Transport Stellen Sie das Gerät nur auf eine stabile Oberfläche. Um Brände oder elektrische Schläge zu vermeiden, sollte das Gerät weder Regen noch sonstiger Feuchtigkeit ausgesetzt werden. Stellen Sie das Gerät nicht in einer feuchten oder staubigen Umgebung auf. Längerer Betrieb unter diesen Bedingungen kann zu Bränden oder elektrischen Schlägen führen. -
Seite 7: Walzenreinigungspapier
40°C erreicht werden. • Zum Reinigen der Walzen und des Scanbereichs ausschließlich das Walzenreinigungspapier verwenden. • Weitere Informationen zum Walzenreinigungspapier sind dem Materialsicherheits-Datenblatt zu entnehmen. • Das Materialsicherheits-Datenblatt ist auf Wunsch von Ihrem Panasonic-Fachhändler erhältlich. VON FEUER FERNHALTEN! Andere Hinweise •... -
Seite 8: Komponentenbezeichnungen
Komponentenbezeichnungen Dokumentenführungen Einzugsfachverlänge rung Einzugsfach Tür-Entriegelung LED (grün) ADF-Tür LED (rot) Sicherheitsschlitz Ausgabefach (für Sicherheit-Kabel) Ausgabefachverlängerung Untersatz Start/Stop-Taste Abtastlampe(n) ADF-Tür Diese Tür bei Kartenführung für Papierstau öffnen. gemischte Vorlagen Netzanschluss Netzschalter USB-Anschluss Zum Verbinden des Scanners mit dem Host-Computer. AC-Adapter Netzkabel USB-Kabel Untersatz... -
Seite 9: Einrichten Des Scanners
Einrichten des Scanners Einsetzen und Entfernen des Einzugsfachs Bevor Sie den Scanner verwenden können, müssen Sie das Einzugsfach einsetzen. Führen Sie dazu die folgenden Schritte durch. Stellen Sie die Dokumentenführungen auf die Breite von A5-Papier ein ( und setzen Sie das Einzugsfach wie in der Abbildung gezeigt in den Scanner ein ( Drücken Sie erst die rechte (... -
Seite 10: Einrichten Des Ausgabefachs
Einrichten des Scanners Einrichten des Ausgabefachs Das Ausgabefach verhindert, dass Dokumente nach dem Scannen auf den Boden fallen. Führen Sie zum Einrichten des Ausgabefachs die folgenden Schritte durch. Hinweis: • Zu scannende Dokumente können auch bei geschlossenem Ausgabefach eingelegt werden. Öffnen Sie das Ausgabefach. -
Seite 11: Einschaltsequenz
Einrichten des Scanners Einschaltsequenz Den Scanner einschalten. • Schließen Sie das Netzkabel an den AC- Adapter an. • Schließen Sie den AC-Adapter an den Scanner an. • Stecken Sie den Stecker in die Steckdose. Netzschalter ( • Den Netzschalter drücken. •... -
Seite 12: Installieren Von Software
Handbuch f r das Benutzer-Dienstprogramm Installationshandbuch Sonstiger Inhalt Kontrollblatt • RTIV (Reliable Throughput Imaging Viewer) ist eine Originalanwendung von Panasonic. TWAIN- oder ISIS-Treiber sind nicht erforderlich. • PIE steht für Panasonic Image Enhancement Technology. ® ® • Zum Anzeigen der Handbücher muss Adobe Reader installiert sein. -
Seite 13: [Complete]
Installieren von Software [Complete] Alle Treiber, Anwendungen, Dienstprogramme und Handbücher können durch die Komplettinstallation gleichzeitig installiert werden. Den Scanner ausschalten. Legen Sie die CD-ROM in das CD/DVD-Laufwerk des Computers ein. Wenn die Funktion ’Autorun’ aktiviert ist, wird die Installation automatisch gestartet. Hinweis: •... -
Seite 14: [Custom]
Installieren von Software Wenn die Funktion ’Autorun’ aktiviert ist, wird die Installation automatisch gestartet. Hinweis: • Wenn das "Automatische Wiedergabe"-Dialogfenster unter Windows Vista angezeigt wird, wählen Sie "CDRun.exe ausführen". • Wenn das Programm nicht automatisch gestartet wird, klicken Sie auf [Start], [Ausführen...], [Durchsuchen...] und wählen Sie das CD/DVD-Laufwerk aus, in das die Installationssoftware eingelegt ist. -
Seite 15: [Application]
Installieren von Software Wählen Sie einen Treiber, ein Dienstprogramm oder ein Handbuch aus. Wenn die Meldung "Der Herausgeber der Treibersoftware konnte nicht überprüft werden" angezeigt wird, fahren Sie mit der Installation fort und wählen Sie "Diese Treibersoftware trotzdem installieren". Befolgen Sie die Anweisungen auf dem Bildschirm. Zur Installation des Gerätetreibers folgende Schritte ausführen. -
Seite 16: Anzeigen Von Handbüchern Auf Der Cd-Rom
Anzeigen von Handbüchern, die auf Ihrem Computer installiert sind Alle auf Ihrem Computer installierten Handbücher können wie folgt angezeigt werden. Klicken Sie auf [Start] und dann auf [Alle Programme] - [Panasonic] - [Scanner Manuals]. • Klicken Sie in Windows 2000 auf [Programm] statt [All Programme]. -
Seite 17: Automatisches Starten Der Scanneranwendungen
Automatisches Starten der Scanneranwendungen Die Scanneranwendung kann automatisch beim Drücken der Start/Stop-Taste und/oder Einlegen von Dokumenten in die Papiereinzugswalze gestartet werden. Führen Sie dazu die folgenden Schritte durch. Festlegen des Ereignisses Klicken Sie auf [Start] und dann auf [Systemsteuerung]. • In Windows 2000 klicken Sie auf [Start] und dann [Einstellungen] - [Systemsteuerung]. Wählen Sie unter [Scanner und Kameras] den Scanner aus und zeigen Sie die Scannereigenschaften an, indem Sie mit der rechten Maustaste auf das Scannersymbol klicken. - Seite 18 Anwendungen] auswählen. Nach der Auswahl einer Anwendung wird sie gestartet. Wenn nur eine Anwendung ausgewählt ist, wird die Anwendung automatisch gestartet. Unter Windows 2000 wird anstelle des Dialogfelds [Anwendung auswählen] das Dialogfeld [Ereignis auf Gerät: KV-S1025C] oder [Ereignis auf Gerät: KV-S1020C] angezeigt. Starten Sie Ihren Computer neu.
-
Seite 19: Dokumente
Dokumente Geeignete Dokumente Dokumentformat: 48~216 mm Papierdicke: 40~209 g/m Die Höhe aller Dokumente im Einzugsfach sollte 5 mm nicht überschreiten, d. h. 50 Blatt (80 g/m frisches Papier). Außer Karten im ISO-Format, ist die minimale Länge für den 70~2.540 mm Einzug 70 mm. -
Seite 20: Einlegen Von Dokumenten
Einlegen von Dokumenten Scannen mehrerer Vorlagen • Entfernen Sie vor dem Scannen ggf. Heftklammern von allen Vorlagen. • Eingerollte Dokumente sollten unter Verwendung des Flachbetts gescannt werden, da sie einen Papierstau oder Beschädigungen des Dokuments verursachen können. • Prüfen Sie beim Scannen sehr wichtiger Vorlagen, ob die Anzahl der eingescannten Blätter mit der tatsächlichen Seitenzahl übereinstimmt. - Seite 21 Einlegen von Dokumenten Die Dokumente gut übereinander stapeln, so dass die Blattkanten exakt übereinanderliegen. • Die Dokumente werden besser eingezogen, wenn die Schnittkanten etwas versetzt aufeinander liegen (siehe Abbildung). Die Dokumente mit der zu scannenden Seite nach unten weisend in das Einzugsfach einlegen.
-
Seite 22: Papierstau Beseitigen
Papierstau beseitigen Bei Papierstau wird die Meldung “Papierstau.” mit Fehlercode (Uxx) auf dem Bildschirm des Benutzer- Dienstprogramms angezeigt. Beseitigen Sie dann den Papierstau. Gehen Sie dazu wie folgt vor: Die Scannerglasflächen können heiß sein. Berühren Sie das heiße Scannerglas nicht. ACHTUNG Warten Sie, bis das Glas abgekühlt ist, bevor Sie das Papier entfernen. - Seite 23 Papierstau beseitigen • Wenn das Dokument im Ausgabebereich verklemmt ist, ziehen Sie es nach vorne, siehe Bild. Die ADF-Tür schließen. • Auf beiden Seiten auf die ADF-Tür drücken, bis sie sicher einrastet.
-
Seite 24: Kartenführung Für Gemischte Vorlagen
Kartenführung für gemischte Vorlagen Bei Verwendung der Kartenführung muss die Dokumentführung nicht eingestellt werden. Diese Kartenführung verhindert ein schiefes Einziehen einer Karte, wenn Sie verschiedene Papierdokumente und eine Karte gleichzeitig scannen. Installieren der Kartenführung für gemischte Vorlagen Installieren Sie die Kartenführung wie in der folgenden Abbildung gezeigt. Einzugsfach Verwenden der Kartenführung für gemischte Vorlagen Legen Sie Papiervorlagen in das Einzugsfach und eine Karte in die Kartenführung ein. -
Seite 25: Gerät Reinigen
Gerät reinigen Scanner außen Das Gerät mindestens 1 x pro Monat reinigen. Gerät ausschalten. • Den Netzschalter drücken. • Den AC-Adapter vom Scanner abziehen. Netzschalter ( Reinigen Sie die Abdeckung mit einem weichen Tuch. • Da der Dokumenteinzug und das Dokumentausgabefach leicht verschmutzen, sollten Sie sie unbedingt reinigen. -
Seite 26: Walzen Reinigen
Gerät reinigen Die Scannerglasflächen können heiß sein. Berühren Sie das heiße Scannerglas nicht. ACHTUNG Warten Sie, bis das Glas abgekühlt ist, bevor Sie das Papier entfernen. Walzen reinigen Führen Sie zum Reinigen der Walzen die folgenden Schritte durch. Gerät ausschalten. •... - Seite 27 Gerät reinigen Entfernen Sie mit dem Walzenreinigungspapier (KV-SS03) Schmutz von den Oberflächen der Papiereinzugswalze. • Wenn Sie den Schmutz von der Walzenoberfläche abwischen, halten Sie die Walze fest, damit sie sich nicht dreht. Wischen Sie die ganze Walze von einem Ende zum anderen (in der Pfeilrichtung) ab, siehe Bild.
- Seite 28 Gerät reinigen Reinigen Sie die Oberflächen von den Förder- und Auslaufwalzen mit Walzenreinigungspapier. Auslaufwalzen • Wischen Sie sie ganz von einem Ende zum anderen in den Pfeilrichtungen ab, siehe Bild. Förderwalzen Walzenreinigungspapier zum Reinigen der Oberflächen von Freilaufwalzen Freilaufwalzen verwenden. •...
-
Seite 29: Scannerglas Und Referenzfläche Reinigen
Gerät reinigen Die Scannerglasflächen können heiß sein. Berühren Sie das heiße Scannerglas nicht. ACHTUNG Warten Sie, bis das Glas abgekühlt ist, bevor Sie das Papier entfernen. Scannerglas und Referenzfläche reinigen Gerät ausschalten. • Den Netzschalter drücken. • Den AC-Adapter vom Scanner abziehen. Drücken Sie die Taste zum Öffnen der ADF-Tür Tür und öffnen Sie die ADF-Tür. -
Seite 30: Auswechseln Von Verbrauchsmaterialien
Auswechseln von Verbrauchsmaterialien Die Scannerglasflächen können heiß sein. Berühren Sie das heiße Scannerglas nicht. ACHTUNG Warten Sie, bis das Glas abgekühlt ist, bevor Sie das Papier entfernen. Falls es nach Reinigen der Walzen (siehe Seite 26) weiterhin häufig zu Doppeleinzug oder Papierstaus kommt, wenden Sie sich an Ihren Händler und bestellen Sie einen "Walzenaustauschsatz (KV-SS035)"... - Seite 31 Auswechseln von Verbrauchsmaterialien Die Abdeckung der Walze zur Vermeidung des Doppeleinzugs in Richtung des Pfeils entfernen (siehe Abbildung rechts). Die neue Walze zur Vermeidung des Doppeleinzugs dem optionalen Walzenaustauschsatz (KV-SS035) entnehmen. Setzen Sie die neue Doppeleinzugswalze in die Metallhalterung ein, sodass die längere Kerbe nach rechts zeigt (Rückansicht).
-
Seite 32: Auswechseln Der Papiereinzugswalze
Auswechseln von Verbrauchsmaterialien Auswechseln der Papiereinzugswalze Die Abdeckung der Papiereinzugswalze (grün) in Richtung des Pfeils öffnen (siehe Abbildung rechts). Papiereinzugswalze entfernen. Entnehmen Sie die neue Papiereinzugswalze aus dem optionalen "Walzenaustauschsatz (KV- SS035)". Die neue Papiereinzugswalze so einsetzen, dass das Zahnrad auf der linken Seite ist. - Seite 33 Auswechseln von Verbrauchsmaterialien Die Abdeckung der Papiereinzugswalze (grün) fest schließen. • Stellen Sie sicher, dass beide Seiten der Abdeckung der Papiereinzugswalze einrasten. • Stellen Sie nach dem Einsetzen der Papiereinzugswalze sicher, dass sich die Walze in der Einzugsrichtung drehen kann. Die ADF-Tür schließen.
-
Seite 34: Entfernen Des Untersatzes
Entfernen des Untersatzes Der Scanner kann je nach Bedienungsbedingungen auch ohne Untersatz verwendet werden. Führen Sie die folgenden Schritte durch, um den Untersatz des Scanners zu entfernen. Untersatz entfernen Untersatz Stellen Sie den Scanner auf eine ebene Fläche (siehe Abbildung rechts), und drehen Sie die beiden Schrauben gegen den Uhrzeigersinn. -
Seite 35: Hinweise Zur Wiederverpackung
Hinweise zur Wiederverpackung Wir empfehlen ausdrücklich, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Verwenden sie dieses Verpackungsmaterial, wenn Sie das Gerät mal transportieren müssen. Zum Verpacken des Scanners gehen Sie wie folgt vor. Beachten Sie bitte: • Verwenden Sie bitte den Originalkarton und das gesamte Originalverpackungsmaterial. •... -
Seite 36: Technische Daten
Technische Daten Modell Nr. KV-S1025C KV-S1020C Artikel Scanseite Duplex-Betrieb, Simplex-Betrieb Simplex-Betrieb Scanverfahren CCD (600 dpi), Hintergrund: Schwarz Scanbreite 218 mm Binär Simplex-Betrieb Simplex-Betrieb Letter: 26 Seiten/Min. Letter: 26 Seiten/Min. 25 Seiten/Min. 25 Seiten/Min. Duplex-Betrieb Letter: 52 Bilder/Min. Scangeschw 50 Seiten/Min. - Seite 37 Technische Daten Modell Nr. KV-S1025C KV-S1020C Artikel 317 x 196 x 218 mm Außenabmessungen (Bei geschlossenem Ausgabefach und Untersatz, ohne ( Breite x Höhe x Tiefe) Einzugsfach) Gewicht 4,2 kg 4,1 kg Externe Stromversorgung (AC-Adapter) Stromversorgung 100–120 V Wechselspannung, 50/60 Hz 220–240 V Wechselspannung, 50/60 Hz...
-
Seite 38: Fehlerbehebung
Fehlerbehebung Falls bei Betrieb ein Fehler auftritt, prüfen Sie zunächst folgende Punkte. Wenn Sie selbst keinen Fehler ausfindig machen und beseitigen können, dann schalten Sie das Gerät aus, ziehen Sie den AC-Adapter vom Scanner ab, und benachrichtigen Sie den Kundendienst. Maßnahme zur Symptom Mögliche Fehlerquelle... - Seite 39 Fehlerbehebung Maßnahme zur Symptom Mögliche Fehlerquelle Fehlerbeseitigung Gescanntes Bild ist schief. Die Dokumentenführungen sind nicht Die Dokumentenführungen richtig auf richtig auf das Format der zu das Format des Dokuments einstellen. scannenden Vorlage eingestellt. Die Vorlage wurde schief in den Vorlageneinzug eingelegt. Aufgrund von Einrollung oder Faltung Entfernen Sie Wellen und Falten und besitzen der rechte und linke Rand des...
- Seite 40 Fehlerbehebung Maßnahme zur Symptom Mögliche Fehlerquelle Fehlerbeseitigung Doppeleinzugs- oder Das Dokument wurde falsch eingelegt. Die Dokumente werden besser Schiefeinzugsprobleme eingezogen, wenn die Kanten etwas treten häufig auf, oder der versetzt aufeinander liegen (siehe Papiereinzug stoppt während Seite 20 21). des Scannens. Die Höhe aller Dokumente Die Höhe aller Dokumente im überschreitet den zulässigen Wert.
- Seite 41 Fehlerbehebung Maßnahme zur Symptom Mögliche Fehlerquelle Fehlerbeseitigung Das Scannen einer Karte mit Die Ursache hierfür kann ein Knick in Legen Sie die Karte mit der Prägung Hochprägung ist der Karte und/oder die Höhe bzw. umgekehrt ein, und versuchen Sie es fehlgeschlagen.
-
Seite 42: Index
Index Seite Seite Abdeckung der Walze zur Vermeidung Kartenführung für gemischte Vorlagen 8, des Doppeleinzugs ....30 Komponentenbezeichnungen ..8 AC-Adapter . - Seite 43 Index Seite Ungeeignete Dokumente ... . . 19 Untersatz ..... . . USB-Anschluss.
- Seite 44 For information of Compliance with EU relevant Regulatory Directives, Contact to Authorised Representative: Panasonic Testing Centre Panasonic Marketing Europe GmbH 5770 Ambler Drive, Mississauga, Ontario, L4W 2T3 Winsbergring 15, 22525 Hamburg, Germany Web Site: http://www.panasonic.net/ © Panasonic System Networks Co., Ltd. 2006 F1108FS3052...
