Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie vor dem Lesen dieser
Anleitungen zunächst die Installationskurzanleitung, die dem Gerät beiliegt.
Bewahren Sie alle Unterlagen an einem sicheren Ort auf zum späteren Nachschlagen.
Die aktuelle Verfügbarkeit des Modells hängt von Ihrem Land / Ihrer Region ab. Bitte wenden Sie sich an
Ihren Fachhändler.

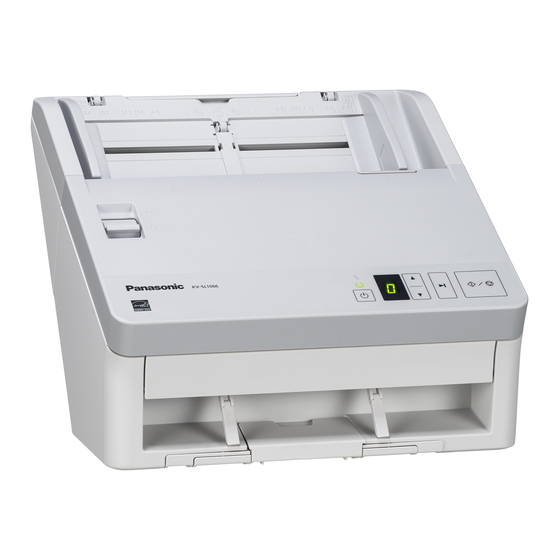

Bedienungsanleitung
Dokumenten-Scanner
Modell-Nr.
KV-S1057C
KV-S1027C
KV-SL1066
KV-SL1056
KV-SL1055
KV-SL1036
KV-SL1035

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic KV-S1027C

Inhaltszusammenfassung für Panasonic KV-S1027C

  • Seite 1 Bedienungsanleitung Dokumenten-Scanner KV-S1057C Modell-Nr. KV-S1027C KV-SL1066 KV-SL1056 KV-SL1055 KV-SL1036 KV-SL1035 Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie vor dem Lesen dieser Anleitungen zunächst die Installationskurzanleitung, die dem Gerät beiliegt. Bewahren Sie alle Unterlagen an einem sicheren Ort auf zum späteren Nachschlagen.

  • Seite 2: Einleitung

    Einleitung Einleitung Vielen Dank, dass Sie sich für den Kauf eines Panasonic Dokumenten-Scanners entschieden haben. Die wichtigsten Funktionen Liste mit verfügbaren Funktionen und Geräten S1057C S1027C SL1066 SL1056 SL1055 SL1036 SL1035 Scan-Ge- schwindigkeit Simplex (Seiten/Min.) Scan-Ge- schwindigkeit Duplex (Bilder/Min.) Funktion zum...
  • Seite 3 Einleitung Hinweis • Scangeschwindigkeiten beim Scannen unter Verwendung von Papier im Format A4, 200 / 300 dpi und schwarzweiß / farbig. Bedienungsanleitung...
  • Seite 4 Einstellungen gewählt werden und dann die Bestätigungstaste oder Start/Stopp-Taste des Scanners gedrückt wird. Dieser Scanner verfügt auch über eine Funktion, die das Scannen startet, wenn Sie Dokumente auf das Einzugsfach legen (Berührungsloses Scannen). KV-S1057C und KV-S1027C KV-SL1066, KV-SL1056, KV-SL1055, KV-SL1036 und KV-SL1035 Scannen von Karten •...

  • Seite 5: Abkürzungen

    Einleitung Abkürzungen • Windows bezieht sich auf das Betriebssystem Microsoft Windows (nachfolgend Windows genannt). ® ® ® • Windows XP bezieht sich auf das Betriebssystem Microsoft Windows XP (nachfolgend Windows XP ® ® ® genannt). • Windows Vista bezieht sich auf das Betriebssystem Microsoft Windows Vista (nachfolgend ®...

  • Seite 6: Über Die Softwarehilfe

    Informationen zum Anzeigen der Hilfedateien finden Sie unter "Zum Anzeigen der Hilfe" (Seite 23). Software / Handbuch-CD-ROM Inhalte — Gerätetreiber — Treiber TWAIN — ISIS Eigene Anwendung von Panasonic für die Konfiguration Anwendungen Image Capture Plus von fortgeschrittenen Scanein- stellungen — Benutzer-Dienstprogramm Dienstprogramme Scan Button Setting Tool —...

  • Seite 7: Systemvoraussetzungen

    Einleitung Systemvoraussetzungen Computer PC/AT oder kompatibler Personalcomputer mit CD-ROM-Laufwerk ® Intel Core™ i5 2,5 GHz oder schneller ® Speicher 4 GB oder mehr Schnittstelle USB 2.0 / USB 3.0 Anmerkung • Für Einzelheiten zu den Systemvoraussetzungen lesen Sie [Bitte erst hier lesen] auf der Software / Handbuch-CD-ROM.

  • Seite 8: Inhaltsverzeichnis

    Reinigung des Förderers und Scannerglases ..............54 Reinigung der Doppeleinzugsdetektoren und Startsensoren .........55 Reinigung der Walzen ....................56 Austauschen der Walzen ....................62 Anhang ....................68 Fehlerbehebung ......................68 Fehlermeldungen (nur KV-S1057C und KV-S1027C) ...........71 Die Software deinstallieren ....................72 Hinweise zum Wiederverpacken ..................73 Technische Daten ......................74 Bedienungsanleitung...
  • Seite 9 Inhaltsverzeichnis Stichwortverzeichnis...................76 Bedienungsanleitung...

  • Seite 10: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Installation Vorsorgemaßnahmen • Setzen Sie das Gerät nicht direkter Illegale Kopien Sonneneinstrahlung oder Zugluft aus und stellen Sie es nicht in der Nähe von Wärmequellen auf. Das Kopieren bestimmter Dokumente ist ge- • Stellen Sie das Gerät nicht in der Nähe von Geräten setzlich verboten.

  • Seite 11: Walzenreinigungspapier

    Reinigen der Walzen. • Weitere Informationen zum Walzenreinigungspapier finden Sie im Sicherheitsdatenblatt. Bitte erkundigen Sie sich bei Ihrem Panasonic-Vertragshändler nach dem Sicherheitsdatenblatt. • Das Walzenreinigungspapier (KV-SS03) ist bei Ihrem Händler erhältlich. Lieferung von Teilen und Zubehör: Informationen unter 1-800-726-2797 (nur für die USA).

  • Seite 12: Überprüfen Des Mitgelieferten Zubehörs

    Bevor Sie beginnen Überprüfen des mitgelieferten Zubehörs Bevor Sie das Gerät in Betrieb nehmen, überprüfen Sie, ob alles mitgelieferte Zubehör vorhanden ist. Sollte ein Zubehörteil fehlen, wenden Sie sich an Ihren Fachhändler. Mitgeliefertes Zube- Name Anmerkungen hör USB-Kabel — Software / Treiber, Anwendungen, Dienstprogramme, Handbuch-CD-ROM Dokumente...

  • Seite 13: Anordnung Der Bedienelemente

    Anordnung der Bedienelemente Haupteinheit Vorderseite Dokumentenführungen Kartenführung für gemischte Vorlagen Manueller Papier-einzugswähler Schaltet das Scanverfahren zwischen Stapeleinzug (Auto) und manuellem Einzug (Manual) um. Bedienfeld Näheres hierzu lesen Sie bitte unter "Bedienfeld und LED-Anzeigen" (Seite 15) nach. Ausgabefach Dokumentenausgabe-Verlängerung 1 Dokumentenausgabe-Verlängerung 2 Ausgabeanschlag Ausgabe-Dokumentenführungen Lüftergitter...

  • Seite 14: Rückseite

    Anordnung der Bedienelemente Rückseite Sicherheitsschlitz Verwenden Sie ein handelsübliches Sicherheitskabel. USB-Anschluss USB-Kabel Schließen Sie das USB-Kabel an den Scanner und das andere Ende des USB-Kabels an den Computer Netzkabel Netzanschluss Bedienungsanleitung...

  • Seite 15: Bedienfeld Und Led-Anzeigen

    Anordnung der Bedienelemente Bedienfeld und LED-Anzeigen nKV-S1057C und KV-S1027C nKV-SL1066, KV-SL1056, KV-SL1055, KV-SL1036 und KV-SL1035 A LED (rot) Leuchtet beim Auftreten eines Fehlers auf. B LED (grün) Zeigt den Scanner-Status an. C Netzschalter Drücken Sie den Netzschalter länger als eine Sekunde, um das Gerät auszuschalten.
  • Seite 16 Dokument (oder die Dokumente), das als Doppelvorschub erkannt wurde, von dem Scanner ausgeworfen, ohne gescannt zu werden. Das Scannen wird angehalten. n Nur KV-S1057C und KV-S1027C G LCD H Bestätigungstaste Bei der Verwendung des Scanners mit Image Capture Plus kann über die LCD-Anzeige Druck-Scannen ausgeführt werden.
  • Seite 17 Drücken Sie eine beliebige Taste (außer dem Netzschalter) auf dem Bedienfeld des Scanners, um in den Bereit-Modus zurückzukehren. Die Zeitspanne, nach der der Scanner in den Schlaf-Modus übergeht, kann im Benutzer-Dienstprogramm festgelegt werden. Einzelheiten über den Fehler finden Sie unter "Fehlermeldungen (nur KV-S1057C und KV-S1027C)" (Seite 71) oder im Benutzer-Dienstprogramm. Bedienungsanleitung...

  • Seite 18: Installation

    Installation Platzbedarf des Scanners Um den sachgemäßen Betrieb zu gewährleisten, sollten Sie das Gerät mit entsprechenden Abständen von umgebenden Gegenständen aufstellen wie in der folgenden Abbildung gezeigt. 400 mm 238 mm 272 mm 750 mm 300 mm 500 mm Hinweis •...

  • Seite 19: Die Software Installieren

    Installation Die Software installieren Hinweis • Schließen Sie das Gerät nach der Installation der Software an Ihren Computer an. Das Anschließen des Geräts an Ihren Computer und das Einschalten des Geräts vor der Installation der Software könnte die Softwareinstallation beeinträchtigen. Falls Sie versehentlich vor der Installation der Software das Gerät an Ihren Computer anschließen und das Gerät einschalten, installieren Sie die Software, nachdem Sie das Gerät von Ihrem Computer getrennt haben.
  • Seite 20 Installation Wählen Sie die von Ihnen gewünschte Installationsart aus der Liste "Software" auf der linken Bildschirmseite aus. • Wenn Sie [Komplette Installation] ausgewählt haben, fahren Sie mit Schritt 6 fort. Wenn Sie [Benutzerdefiniert] ausgewählt haben, fahren Sie mit Schritt 5 fort. Wenn Sie in Schritt 4 als Installationsvariante [Benutzerdefiniert] gewählt haben, dann wählen Sie jetzt das Element, das Sie installieren möchten.

  • Seite 21: Das Gerät Installieren

    Installation Das Gerät installieren Entfernen Sie das Verpackungsmaterial und die Posterung. Ziehen Sie die Verlängerung des Einzugsfaches in die dargestellte Richtung (siehe Abbildung unten). Bauen sie das Ausgabefach ein. Klappen sie den Ausgabeanschlag heraus. Bedienungsanleitung...
  • Seite 22 Installation Ziehen Sie das Ausgabefach (A) und die Dokumentenausgabe-Verlängerungen (B, C) heraus. Hinweis • Ziehen Sie den Ausgabeanschlag, das Ausgabefach oder die Dokumentenausgabe-Verlängerungen nicht mit Gewalt heraus. Sie könnten dadurch beschädigt werden. Stecken Sie das Netzkabel ein und schließen Sie das USB-Kabel an. Drücken Sie den Netzschalter, um das Gerät einzuschalten.

  • Seite 23: Anzeigen Der Bedienungsanleitung Und Der Installierten Hilfe

    Wählen Sie das Handbuch aus. • Das Handbuch wird dann angezeigt. Anmerkung • Wählen Sie in Windows 8 auf dem Bildschirm "Apps" den Abschnitt [Panasonic Document Scanner]. Zum Anzeigen der Hilfe Anmerkung • Es wird empfohlen, zum Anzeigen der Hilfe Internet Explorer 6.0 oder höher für Windows zu...

  • Seite 24: Bedienung

    Bedienung Dokumente vorbereiten Hinweis • Entfernen Sie vor dem Scannen alle Brief- und Heftklammern von den Dokumenten. Andernfalls besteht die Gefahr, dass sowohl das Gerät als auch die Vorlage beschädigt wird. • Es wird empfohlen sicherzustellen, dass Dokumente und Karten zum Scannen geeignet sind (Papierformat, Dicke, Typ etc.), bevor sie gescannt werden.

  • Seite 25: Empfohlene Papiertypen

    Bedienung Papiergewicht für das Einzugsfach: Anzahl von Papierlänge (L) Gesamtdicke Papiergewicht Blättern 64 g/m² Qualitativ hochwertiges holzfreies Papier 75 g/m² 54 mm £ L £ 297 mm 10 mm Qualitativ hochwertiges holzfreies Papier 80 g/m² Qualitativ hochwertiges holzfreies Papier 64 g/m² Qualitativ hochwertiges holzfreies Papier 75 g/m²...

  • Seite 26: Kompatible Kartentypen

    Bedienung Kompatible Kartentypen Die kompatiblen Kartentypen für dieses Gerät sind die folgenden: Karten im ISO-Format: 85,6 ´ 54 mm Format: Papierstärke: 0,76 mm • Karten mit Hochprägung sind ebenfalls kompatibel. Beim Scannen von Karten mit Hochprägung wird empfohlen, sie im Querformat mit der zu scannenden Seite nach oben zeigend zu platzieren. •...

  • Seite 27: Kompatible Gebundene Dokumente (Nur Manueller Einzug)

    Bedienung Kompatible gebundene Dokumente (Nur manueller Einzug) Gebundene Dokumente können gescannt werden, indem der manuelle Papier-einzugswähler auf manuellen Einzug (Manual) gestellt wird. Sie können eine optionale Datenseite (KV-SS076) verwenden, um Reisepässe mit manuellem Einzug zu scannen. Reisepassgröße: Folgende Reisepassgrößen sind mit diesem Gerät kompatibel. Breite: 140 mm oder weniger Länge:...
  • Seite 28 Bedienung Legen Sie den Reisepass in eine Datenseite. • Öffnen Sie den Reisepass (A) auf der zu scannenden Seite und legen Sie dann die dünnere Hälfte (den Teil mit weniger Seiten) zuerst in die Datenseite (B), wie in der Abbildung dargestellt. •...
  • Seite 29 Bedienung Führen Sie die Datenseite (A) bis zum Anschlag ein, wie in der Abbildung dargestellt. Anmerkung • Wenn manueller Einzug (Manual) eingestellt ist, stellen Sie sicher, dass die Dokumente so weit eingeführt werden, bis sie die Papiereinzugswalze berühren. Starten Sie den Scanvorgang. Anmerkung •...

  • Seite 30: Inkompatible Dokumente

    Bedienung Inkompatible Dokumente Folgende Arten von Dokumenten können möglicherweise nicht eingescannt werden: • Zerrissene Dokumente oder Dokumente, deren Rand beschädigt ist • Wellige, verknitterte oder gefaltete Dokumente • Kohlepapier • Perforiertes oder gelochtes Papier • Papier, das nicht rechteckig oder unregelmäßig zugeschnitten ist •...

  • Seite 31: Hinweise Zu Dokumenten Beim Scannen

    Bedienung Hinweise zu Dokumenten beim Scannen • Abhängig vom Papiertyp können die Scanergebnisse beim Scannen von inkompatiblen Dokumenten oder sogar beim Scannen von kompatiblen Dokumenten schlecht sein. Wenn eingescannte Bilder schräg eingezogen werden oder ein Papierstau oder Doppeleinzug auftritt, beachten Sie folgende Punkte und scannen Sie erneut: –...

  • Seite 32: Wechseln Der Hintergrundfarbe Von Gescannten Bildern

    Bedienung Wechseln der Hintergrundfarbe von gescannten Bil- dern Unter Verwendung der Software können Sie die Hintergrundfarbe gescannter Bilder zwischen weiß und schwarz umschalten. Einzelheiten dazu entnehmen Sie bitte der Hilfe zu Image Capture Plus, TWAIN oder ISIS. Bedienungsanleitung...

  • Seite 33: Stapeleinzug (Auto) Und Manueller Einzug (Manual)

    Bedienung Stapeleinzug (Auto) und manueller Einzug (Manual) Verwenden Sie den manuellen Papier-einzugswähler, um Stapeleinzug (Auto) oder manuellen Einzug (Manual) auszuwählen. Gebundene Dokumente können gescannt werden, indem der manuelle Papier-einzugswähler auf manuellen Einzug (Manual) gestellt wird. Stapeleinzug (Auto) Die Einstellung dient dem automatischen Einzug von Dokumenten Seite für Seite. Manueller Einzug (Manual) Diese Einstellung dient dem manuellen Einzug von gebundenen und anderen Dokumenten, ohne sie zu trennen.

  • Seite 34: Kartenführung Für Gemischte Vorlagen

    Bedienung Kartenführung für gemischte Vorlagen Bei Verwendung der Kartenführung für gemischte Vorlagen müssen die Dokumentenführungen nicht eingestellt werden. Die Kartenführung für gemischte Vorlagen verhindert ein schiefes Einziehen einer Karte, wenn Sie Papierdokumente und eine Karte gleichzeitig scannen. Einbau der Kartenführung für gemischte Vorlagen Die Kartenführung für gemischte Vorlagen wird im Inneren des Einzugsfachs aufbewahrt.
  • Seite 35 Bedienung Bringen Sie das Einzugsfach (A) an dem Gerät an. Bringen Sie die Kartenführung für gemischte Vorlagen (A) an dem Gerät an. Bedienungsanleitung...

  • Seite 36: Entfernen Der Kartenführung Für Gemischte Vorlagen

    Bedienung Entfernen der Kartenführung für gemischte Vorlagen Entfernen Sie die Kartenführung für gemischte Vorlagen wie in der folgenden Abbildung gezeigt. Entfernen Sie die Kartenführung für gemischte Vorlagen (A) aus dem Gerät. Entfernen Sie das Einzugsfach (A) vom Gerät. • Entfernen Sie die linke Seite des Einzugfachs (B) zuerst, wie in der Abbildung dargestellt. Bedienungsanleitung...
  • Seite 37 Bedienung Bringen Sie die Kartenführung für gemischte Vorlagen (B) an dem Einzugsfach (A) an. Bringen Sie das Einzugsfach (A) an dem Gerät an. Bedienungsanleitung...

  • Seite 38: Verwenden Der Kartenführung Für Gemischte Vorlagen

    Bedienung Verwenden der Kartenführung für gemischte Vorlagen Legen Sie Papiervorlagen in das Einzugsfach und eine Karte in die Kartenführung für gemischte Vorlagen ein. • Die Karte in der Kartenführung für gemischte Vorlagen wird nach dem Scannen der Papierdokumente eingezogen. • Die Kartenführung für gemischte Vorlagen eignet sich für den folgenden Kartentyp.

  • Seite 39: Dokumente Scannen

    Bedienung Dokumente scannen Stellen Sie die Dokumentenführungen (A) so ein, dass sie die Kanten der Vorlagen fast berühren. Bedienungsanleitung...
  • Seite 40 Bedienung Fächern Sie die Dokumente auf. • Zusammengeheftete oder übereinander gestapelte Dokumente (wie beispielsweise in einem Aktenordner) müssen voneinander getrennt werden. Fächern Sie den Dokumentenstapel auf, sodass die Blattkanten sich voneinander lösen. Halten Sie sie an den Seiten fest und biegen sie den Dokumentenstapel wie in der Abbildung. Um die Dokumente zu glätten, fassen Sie sie fest an und ziehen Sie sie wie in der Abbildung gleichzeitig nach rechts und links.
  • Seite 41 Bedienung Legen Sie die Dokumente so in das Einzugsfach, dass die zu scannenden Seiten nach oben zeigen. • Achten Sie darauf, die Dokumente wie in der Abbildung (A) in das Einzugsfach einzulegen. • Legen Sie die Dokumente langsam bis zum Anschlag ein. Anmerkung •...
  • Seite 42 Bedienung Halten Sie den Ausgabeanschlag und passen Sie die Dokumentenausgabe-Verlängerungen (A, B) an das Format der gescannten Dokumente an. Anmerkung • Wenn die Dokumente zerknittert sind oder ein Papierstau auftritt, falten Sie die Ausgabe-Dokumentenführungen zusammen (C) und setzen Sie den Scanvorgang fort. Öffnen Sie die entsprechende Anwendersoftware und beginnen Sie den Scanvorgang.

  • Seite 43: Druck-Scannen Ausführen

    Anmerkung • Drücken und halten Sie die Bestätigungstaste länger als 2 Sekunden, um den Einstellungsbildschirm der Anwendung zu öffnen. (Nur KV-S1057C und KV-S1027C) • Drücken und halten Sie die Start/Stopp-Taste länger als 2 Sekunden, um den Einstellungsbildschirm der Anwendung zu öffnen. (Nur KV-SL1066, KV-SL1056, KV-SL1055, KV-SL1036 und KV-SL1035) Ausführen von Berührungsloses Scannen...

  • Seite 44: Druck-Scannen Über Die Lcd-Anzeige

    Bedienung Druck-Scannen über die LCD-Anzeige Bei der Verwendung eines KV-S1057C oder KV-S1027C mit Image Capture Plus kann über die LCD-Anzeige Druck-Scannen ausgeführt werden. Die LCD-Anzeige zeigt gespeicherte Aufträge an. Zum Auswählen eines Auftrags verwenden Sie die Cursor-Taste (A). Anmerkung •...

  • Seite 45: Druck-Scannen Über Die 7-Segment-Led

    Bedienung Druck-Scannen über die 7-Segment-LED Bei der Verwendung eines KV-SL1066, KV-SL1056, KV-SL1055, KV-SL1036 oder KV-SL1035 mit Image Capture Plus können Sie Druck-Scannen mit dem 7-Segment-LED durchführen. Eine registrierte Auftragsnummer wird auf der 7-Segment-LED angezeigt. Verwenden Sie die Cursor-Taste (A) zur Auswahl eines Auftrags.

  • Seite 46: Überprüfungen

    Bedienung Überprüfungen Überprüfen Sie Folgendes, falls eine Anwendung nach der Einstellung nicht startet. Öffnen Sie den Scaneigenschaften-Bildschirm. • Falls Sie Windows 8 / Windows 7 verwenden: [Systemsteuerung] ® [Geräte und Drucker anzeigen], klicken Sie mit der rechten Maustaste auf das Scannersymbol und zeigen Sie den [Scaneigenschaften]-Bildschirm an.

  • Seite 47: Verwenden Von Steuerblättern

    Bedienung Verwenden von Steuerblättern Durch das Einfügen eines Steuerblatts zwischen den Dokumenten können die Scan-Einstellungen für die auf das Steuerblatt folgenden Seiten geändert werden. Zudem kann der Ordner geändert werden, in dem die Daten der auf das Steuerblatt folgenden gescannten Dokumente gespeichert werden. •...

  • Seite 48: Drucken Von Steuerblättern

    Bedienung Drucken von Steuerblättern • Drucken Sie das Steuerblatt in der angegebenen Größe aus; vergrößern oder verkleinern Sie es nicht. • Achten Sie beim Drucken des Steuerblatts darauf, dass das Muster einen Abstand von 25 mm vom oberen Rand der Seite hat und horizontal zentriert ist. Seitenmitte 25 mm <Beispiel A4-Ausdruck>...

  • Seite 49: Papierstau Beseitigen

    Papierstau beseitigen Papierstau beseitigen Zerrissenes, dünnes oder Papier, das am oberen Rand zerknittert ist, kann Papierstaus verursachen. Im Falle eines Papierstaus, entfernen Sie das eingeklemmte Blatt und beachten Sie folgende Hinweise. Nehmen Sie alle Dokumente aus dem Einzugsfach. Drücken Sie die Tür-Entriegelung des ADF (A) und öffnen Sie die ADF-Tür (B). Entfernen Sie das gestaute Dokument.
  • Seite 50 Papierstau beseitigen • Wenn das Dokument im Ausgabebereich verklemmt ist, ziehen Sie es nach vorne (siehe Abbildung). Schließen Sie die ADF-Tür. • Drücken Sie die ADF-Tür auf beiden Seiten langsam nach unten bis sie einrastet. Hinweis • Schließen Sie die ADF-Tür, nachdem Sie überprüft haben, dass sich keine Dokumente mehr im Inneren des Geräts befinden.

  • Seite 51: Pflege Und Instandhaltung

    Pflege und Instandhaltung Reinigung des Scannergehäuses Hinweis • Vor dem Transport des Geräts trennen Sie das Netzkabel und das USB-Kabel. • Verwenden Sie keine handelsüblichen Reinigungsmittel, Farbverdünner oder Benzin (dies kann zu Verformungen, Verfärbungen oder Beschädigungen führen). • Reinigen Sie den Scanner mindestens einmal im Monat. Reinigen Sie das Scannergehäuse mit einem weichen, leicht feuchten Tuch.

  • Seite 52: Reinigung Des Inneren Des Scanners

    Pflege und Instandhaltung Reinigung des Inneren des Scanners Anmerkung • Reinigen Sie das Innere des Scanners, nachdem ca. 6.000 Blätter gescannt worden sind. Die Zeitspanne zwischen den Reinigungen kann sich je nach Art der gescannten Dokumente unterscheiden. Reinigen Sie das Gerät häufig, um einwandfreies Scannen zu gewährleisten. •...
  • Seite 53 Pflege und Instandhaltung Reinigen Sie Förderwalze, Scannerglas, Doppeleinzugsdetektoren, Startsensoren und Walzen. • Reinigen Sie die Bauteile in folgender Reihenfolge: Förderwalze und Scannerglas, Doppeleinzugsdetektoren und Startsensoren, Walzen. • Einzelheiten zur Reinigung finden Sie hier: – "Reinigung des Förderers und Scannerglases" (Seite 54) –...

  • Seite 54: Reinigung Des Förderers Und Scannerglases

    Pflege und Instandhaltung Reinigung des Förderers und Scannerglases Entfernen Sie den Schmutz mit einem weichen, trockenen Tuch vom Förderer (A) und Scannerglas (B). Bedienungsanleitung...

  • Seite 55: Reinigung Der Doppeleinzugsdetektoren Und Startsensoren

    Pflege und Instandhaltung Reinigung der Doppeleinzugsdetektoren und Startsensoren Entfernen Sie den Staub mit einem Wattestäbchen von den Doppeleinzugsdetektoren (A) und Startsensoren (B). Bedienungsanleitung...

  • Seite 56: Reinigung Der Walzen

    Pflege und Instandhaltung Reinigung der Walzen Reinigen sie die Oberflächen der Walzen mit dem Walzenreinigungspapier (KV-SS03) (Seite 11) von Verunreinigungen. Hinweis • Achten Sie darauf, keine Teile des Geräts zu beschädigen. Öffnen Sie die Andrückwalzenklappe (A). Entfernen Sie die Andrückwalze. •...
  • Seite 57 Pflege und Instandhaltung Reinigen Sie die Oberfläche der Andrückwalze mit Walzenreinigungspapier. • Wischen Sie die gesamte Oberfläche beider Walzen ab. Setzen Sie die Andrückwalze ein. • Richten Sie die wie in A geformte Achse an der Aussparung der Walzenhalterung (B) aus, und führen Sie die Achse in die Aussparung ein.
  • Seite 58 Pflege und Instandhaltung Schließen Sie die Andrückwalzenklappe (A) fest. Hinweis • Achten Sie darauf, dass die Andrückwalzenklappe einrastet. Öffnen Sie die Abdeckung der Papiereinzugswalze (A). Bedienungsanleitung...
  • Seite 59 Pflege und Instandhaltung Reinigen Sie die Papiereinzugswalze mit dem Walzenreinigungspapier. • Wischen Sie die Walzen wie in der Abbildung ganz von einem Ende zum anderen in den Pfeilrichtungen Schließen Sie die Abdeckung der Papiereinzugswalze fest. • Stellen Sie sicher, dass beide Seiten der Abdeckung der Papiereinzugswalze einrasten. Bedienungsanleitung...
  • Seite 60 Pflege und Instandhaltung Reinigen Sie die Oberflächen von den Förderwalzen (A) und Auslaufwalzen (B) mit dem Walzenreinigungspapier. • Wischen Sie die Walzen wie in der Abbildung ganz von einem Ende zum anderen in den Pfeilrichtungen • Reinig.-Modus kann verwendet werden, um bei der Reinigung der Förderwalzen und der Auslaufwalzen zu helfen.
  • Seite 61 Pflege und Instandhaltung Anmerkung • Wenn nach dem Reinigen oder Austauschen der Walzen ein Fehl- oder Doppeleinzug auftritt, wurden die Walzen möglicherweise nicht korrekt eingesetzt. Überprüfen Sie den Installationszustand der Walzen. Bedienungsanleitung...

  • Seite 62: Austauschen Der Walzen

    Pflege und Instandhaltung Austauschen der Walzen Wir empfehlen den Austausch von Papiereinzugswalze und Andrückwalzen-Modul nach dem Scannen von jeweils 250.000 Blättern. (Diese Angabe bezieht sich auf das Einscannen von "250.000 Blättern" qualitativ hochwertigem holzfreiem Papier. Der verwendete Papiertyp und andere Faktoren können die tatsächliche Lebensdauer der Walzen beeinflussen.) Im Benutzer-Dienstprogramm können Sie überprüfen, wie viele Seiten gescannt wurden.
  • Seite 63 Pflege und Instandhaltung Entfernen Sie die Andrückwalze. • Drücken Sie die Lasche (A) nach rechts und entfernen Sie die Andrückwalze (B) gleichzeitig in die durch den Pfeil gekennzeichnete Richtung. Ziehen Sie anschließend die linke Achse (wenn Sie darauf schauen) aus der Aussparung der Walzenhalterung. Entnehmen Sie das neue Andrückwalzen-Modul aus dem optionalen Walzenaustauschsatz.
  • Seite 64 Pflege und Instandhaltung Schließen Sie die Andrückwalzenklappe (A) fest. Hinweis • Achten Sie darauf, dass die Andrückwalzenklappe einrastet. Öffnen Sie die Abdeckung der Papiereinzugswalze (A). Bedienungsanleitung...
  • Seite 65 Pflege und Instandhaltung Heben Sie das Zahnrad (A) an der linken Seite der Papiereinzugswalze an und entfernen Sie die Papiereinzugswalze. Entfernen Sie die Gummiwalzen von der Papiereinzugswalzenwelle. • Drücken Sie die Lasche (A), um die Gummiwalze (B) von der Papiereinzugswalzenwelle zu entfernen.
  • Seite 66 Pflege und Instandhaltung Entnehmen Sie die neue Papiereinzugswalze aus dem optionalen Walzenaustauschsatz. Montieren Sie die beiden neuen Gummiwalzen auf die Papiereinzugswalzenwelle. • Überprüfen Sie, dass die Laschen (A) der beiden Gummiwalzen nach außen zeigen, und setzen Sie dann die Gummiwalzen so auf die Papiereinzugswalzenwelle auf, dass sie einrasten. Hinweis •...
  • Seite 67 Pflege und Instandhaltung Schließen Sie die Abdeckung der Papiereinzugswalze (A) fest. Hinweis • Stellen Sie sicher, dass beide Seiten der Abdeckung der Papiereinzugswalze einrasten. • Stellen Sie nach dem Einsetzen der Papiereinzugswalze sicher, dass sich die Walze in der Einzugsrichtung drehen kann. Schließen Sie die ADF-Tür.

  • Seite 68: Anhang

    Anhang Fehlerbehebung Wenn während des Scannerbetriebs ein Fehler auftritt, überprüfen Sie die folgenden Punkte und den Status des Scanners im Benutzer-Dienstprogramm. Sollte das Gerät immer noch nicht funktionieren, so schalten Sie es aus, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst. Problem Mögliche Fehlerquelle Abhilfe...
  • Seite 69 Anhang Problem Mögliche Fehlerquelle Abhilfe Die Papiereinzugswalze oder die Ersetzen Sie die Papiereinzugswalze Andrückwalze ist abgenutzt. oder die Andrückwalze. (Seite 62) Die Doppeleinzugsdetektoren sind Reinigen Sie die Doppeleinzugsde- verschmutzt. tektoren. (Seite 55) Glätten Sie das Dokument (Seite 25), Bei gewellten oder gefalteten Doku- legen Sie es erneut ein und reduzie- menten sind rechter und linker Sei- ren Sie die Anzahl der eingelegten...
  • Seite 70 Anhang Problem Mögliche Fehlerquelle Abhilfe Die Dokumentenführungen sind nicht Stellen Sie die Dokumentenführun- entsprechend dem Dokumentenfor- gen auf das Format des zu scannen- mat eingestellt bzw. das Dokument den Dokuments ein. (Seite 41) liegt schief im Einzugsfach. Das gescannte Bild ist schief. Glätten Sie das Dokument (Seite 25), Bei gewellten oder gefalteten Doku- legen Sie es erneut ein und reduzie-...

  • Seite 71: Fehlermeldungen (Nur Kv-S1057C Und Kv-S1027C)

    Anhang Fehlermeldungen (nur KV-S1057C und KV-S1027C) Fehlercodes für den jeweiligen Scanner-Status werden auf der LCD-Anzeige angezeigt. Zudem werden bei einer bestehenden Verbindung des Scanners mit dem Computer einfache Meldungen auf der LCD-Anzeige angezeigt. Einzelheiten über die Fehlercodes und -meldungen finden Sie unter Benutzer-Dienstprogramm.

  • Seite 72: Die Software Deinstallieren

    • Wählen Sie in Windows XP [Software]. Deinstallieren der folgenden Softwareprogramme. Programmname Publisher Image Capture Plus Panasonic System Networks Co., Ltd. Scan Button Setting Tool Panasonic System Networks Co., Ltd. IDR Engine Panasonic System Networks Co., Ltd. Panasonic Scanner Manuals Panasonic System Networks Co., Ltd.

  • Seite 73: Hinweise Zum Wiederverpacken

    Anhang Hinweise zum Wiederverpacken Es wird ausdrücklich empfohlen, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Sollte es erforderlich sein, den Scanner zu transportieren oder zu versenden, beachten Sie bitte folgende Hinweise. Anmerkung • Unsachgemäßes Verpacken kann dazu führen, dass Reparaturkosten entstehen. •...

  • Seite 74: Technische Daten

    Punkte pro Zoll Die Scangeschwindigkeit hängt vom Hostcomputer, dem Betriebssystem, der Anwendung, der Messmethode, der Datenmenge des Bildes sowie dem Papiertyp ab. Die Scangeschwindigkeit hängt von der Messmethode von Panasonic ab. Genauere Hinweise finden Sie unter "Kompatible Papiertypen". Mit "Langes Papier" können Sie überlange Dokumente scannen, indem Sie sie in kleinere Teile unterteilen. Einzelheiten über "Langes Papier"...
  • Seite 75 Bereit niger niger niger niger niger (Für Modelle 100 3,0 W oder weniger (Für KV-S1057C und KV-S1027C) – 125 V Wechsel- Schlafmodus 2,9 W oder weniger (Für KV-SL1066, KV-SL1056, KV-SL1055, KV-SL1036 und spannung) KV-SL1035) 0,5 W oder 0,5 W oder...
  • Seite 76 Stichwortverzeichnis Stichwortverzeichnis Manueller Papier-einzugswähler 2, 4, 13, 33 Mitgeliefertes Zubehör Ziffern 7-Segment-LED 2, 16, 45 Netzanschluss Netzkabel 12, 14 Netzschalter ADF-Tür Andrückwalzen-Modul Ausgabeanschlag Ausgabe-Dokumentenführungen Papiereinzugswalzen Ausgabefach Reinig.-Modus Bedienfeld 13, 15 Benutzer-Dienstprogramm 6, 17, 67 Berührungsloses Scannen Scan Button Setting Tool 6, 43 Bestätigungstaste Scannerglas...
  • Seite 77 © Panasonic System Networks Co., Ltd. 2014 PNQX6996ZA DD0914HS0...
