PowerBox Systems GPS III Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
GPS Iii

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PowerBox Systems GPS III

Inhaltszusammenfassung für PowerBox Systems GPS III

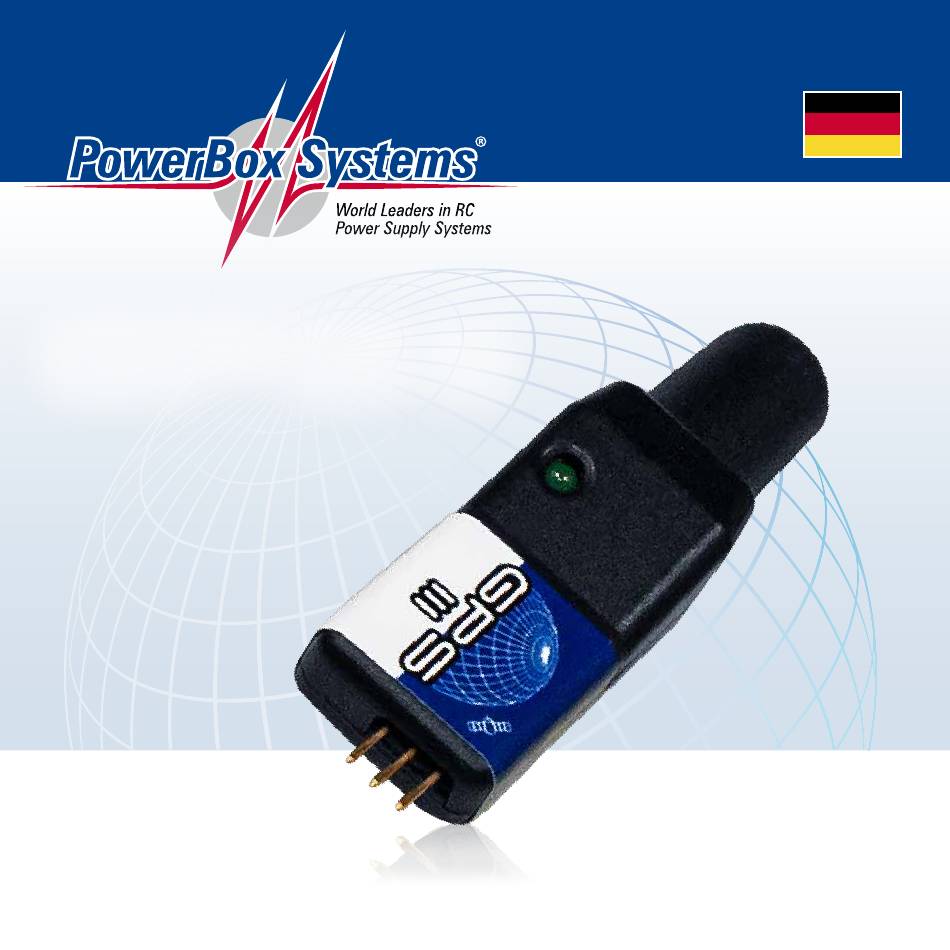

  • Seite 1 Bedienungsanleitung GPS Iii...

  • Seite 2: Produktbeschreibung

    Sehr geehrter Kunde, wir freuen uns, dass Sie sich für das GPS III aus unserem Sortiment entschieden haben. 1. PRODUKTBESCHREIBUNG Das neue GPS III ist das Ergebnis einer konsequenten Weiterentwicklung des GPS II, das nun bereits seit gut acht Jahren auf dem Markt ist. Durch eine komplette Neu- strukturierung der Software konnte die Performance erheblich verbessert, Mess- werte genauer wiedergegeben und neue Features eingebaut werden.
  • Seite 3 FEATURES + Neueste GPS-Generation + Helix Antenne für Fluglagen- unabhängigen Empfang + Empfang auch unter schwierigen Bedingungen + Schnelle Reaktion auf Geschwindigkeitsänderung + Automatische System Erkennung + LED zur Statusanzeige + Präzise 3D Geschwindigkeit + Höhenmessung + Entfernung, wahlweise als 2D oder 3D Wert + Zurückgelegte Strecke + Geokoordinaten + Anzahl der Satelliten und Messgenauigkeit...
  • Seite 4 Gyro arbeitet ab sofort geschwindigkeits- kompensiert. - Jeti EX-BUS Neu im GPS III ist das schnellere Jeti Ex-Bus Protokoll, das Jeti-Box Protokoll ist nicht mehr implementiert. Schalten Sie vom Sender aus einen Telemetrie Eingang des Empfängers auf Jeti Ex-BUS. Schließen Sie dort das GPS III an. Das Protokoll wird automatisch erkannt und Sie sehen alle GPS-Daten in Ihrer Sensorliste.
  • Seite 5 Das GPS III wird auf den S.BUS2 Eingang des Empfängers gesteckt. Sollen weitere Sensoren angeschlossen werden, verwenden Sie dazu ein V-Kabel oder den P²- Dock mit dem man bis zu fünf Sensoren gleichzeitig anschließen kann. Das GPS III erkennt den S.BUS2 automatisch.

  • Seite 6: Anschliessen An Das Powerbox Terminal

    3. ANSCHLIESSEN AN DAS POWERBOX TERMINAL Falls Sie als Futaba-, Multiplex- oder HoTT-Kunde Einstellungen am GPS III vorneh- men wollen, verbinden Sie den USB- oder BlueCom™ Adapter wie folgt: PowerBox-Systems − World Leaders in RC Power Supply Systems...

  • Seite 7: Platzierung Im Modell

    Die mobilen Apps sind im Play- oder Appstore unter Mobile-Terminal zu finden. 4. PLATZIERUNG IM MODELL Achten Sie beim Einbau darauf, das GPS III nicht zu nahe an anderen Strom- oder Datenleitungen zu platzieren. Die GPS-Satellitensignale aus dem All sind sehr schwach, sodass im GPS III ein hochempfindlicher HF-Signalverstärker zum Einsatz, um die Signale zu konditionieren.

  • Seite 8: Information Zur Genauigkeit

    Kein Fix, kein System erkannt Schnelles Blinken der LED bedeutet, dass 5 Sekunden nach dem Einschalten noch kein Bus-System erkannt wurde. Das GPS III geht in den Terminalmode, mit wel- chem diverse Einstellungen durchgeführt werden können. 6. INFORMATION ZUR GENAUIGKEIT Entgegen der weitverbreiteten Meinung ist ein GPS sehr wohl in der Lage, ge- naue Geschwindigkeitsinformationen im dreidimensionalen Raum zu messen.
  • Seite 9 liegt den üblichen Schwankungen, die auch mit neuesten Empfängern nicht verbes- sert werden kann. Allerdings liegt die Streuung meistens im Bereich < 10 m, und ist somit für den Einsatz im Modellbaubereich vernachlässigbar. 7. ABMESSUNGEN Max. horizontale Geschwindigkeit: 1200 km/h Max.

  • Seite 10: Garantiebestimmungen

    Nutzen Sie das Support Forum bevor Sie uns telefonisch kontaktieren. Sie finden das Forum unter folgender Adresse: www.forum.powerbox-systems.com 10. GARANTIEBESTIMMUNGEN PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstandard, garantiert „Made in Germany“! Wir gewähren deshalb auf das GPS lll eine Garantie von 24 Monaten ab dem Ver- kaufsdatum.

  • Seite 11: Haftungsausschluss

    Für Transportschäden und Verlust Ihrer Sendung können wir keine Haftung über- SERVICE ADRESSE nehmen. Im Gewährleistungsfall senden Sie uns das Gerät zusammen mit dem PowerBox-Systems GmbH Kaufbeleg und einer Fehlerbeschreibung Ludwig-Auer-Straße 5 an die folgende Adresse ein: D-86609 Donauwörth 11. HAFTUNGSAUSSCHLUSS Sowohl die Einhaltung der Montagehinweise, als auch die Bedingungen beim Be- trieb des GPS lll sowie die Wartung der gesamten Fernsteuerungsanlage können von uns nicht überwacht werden.
  • Seite 12 08/2020 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
