Inhaltszusammenfassung für Sartorius 1201 MP2

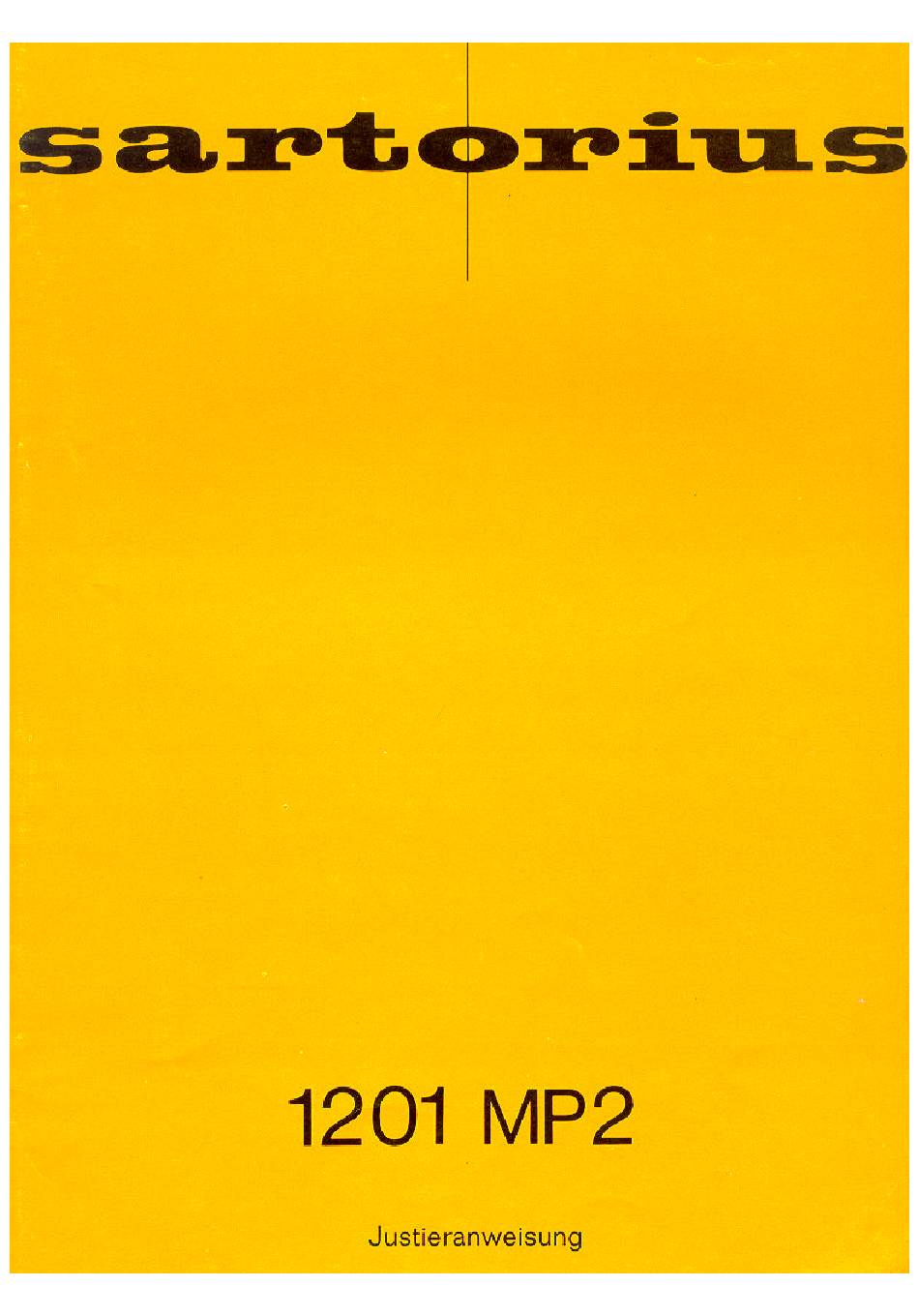

- Seite 1 1201 Justieranweisung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Service Funktionskontrolle Ecklastkontrolle und •justierung Vorlastkontrolle und -einstellung Einstellung der Empfindlichkeit Linearitätskontrolle Einstellung der Verstärkung Transformatoranschlüsse Reparaturen Sicherung ersetzen Anzeigeplatine ersetzen Digitalplatine ersetzen Wägesystem Lagenind ikator Fehlersuche Hinweis: Zum besseren Auffinden der bezeichneten Positionen sind die Positionsnummern so gewählt, daß... - Seite 5 Für den Service an dem 1201 MP-Modell benötigen Sie zu Ihrem Justierwerkzeug noch folgende Hilfswerkzeuge: 6737-29 Distanzblech O,I mm 6737-28 Distanzblech 6737-53 Adapterkabel für Lagenindikator 6737-70 Distanzklötze 6 mm 6737-82 Adapter für Tarataster...
- Seite 6 (110) (109) (108) (106)
-
Seite 7: A Service
Service Funktionskontrolle Ziel der Funktionskontrolle ist es, die Waageauf ihre Reproduzierfähigkeit hin zu überprüfen und die Funk- tion der Anzeige zu kontrollieren. 1. Waageeinschalten. Nivellierung kontrollieren, ggf. einrichten. Hinweis: Die Betriebstemperatur Wird frühestens 30 Minuten nach dem Einschalten erreicht. Erst dann ist eine exakte Meßwertanzeige gewährleistet. -
Seite 8: Ecklastkontrolle Und -Justierung
Ecklastkontrolle und -justierung 2. Schalenträger (112) und Waagschale(114) auf- Hinweis: Für die Ecklastkontrolle Wird ein Gewicht tegen, Adapter 6737-82 auf Stiftleiste (212) stecken. (dem Wägebereich entsprechend) verwendet Netzkabel anschließen, Waage einschalten. (30 g bzw. 60 g). Hinweis: A 2.1 Sollte die Ecklast in Pos. II und /oder III um mehr Ecklastkontrolle als 50 d im Plus Oder Minus liegen, muß... -
Seite 9: Vorlastkontrolle Und -Einstellung
Einstellung der Empfind lichkeit Vorlastkontrolle und -einstellung Auf Grund unterschiedlicher gravitatorischer A 3.1 Bedingungen zwischen Herstellungs- und Auf- Vorlastkontrolie stellort muß die Empfindlichkeit nach Aufstel- lung der Waageneu eingestellt werden. Dieselbe AIs Verfahren zur Kontrolle der Vorlast Wird die Notwendigkeit entsteht nach einem Platinen- Messung des Unterlaufs angewendet. -
Seite 10: Linearitätskontrolle
Linearitätskontrolle Einstellung der Verstärkung I. Funktionskontrolle gemäß A I durchführen. Hinweis: Verstärkungspotentiometer (320) am Lagenindikator 2. Empfindlichkeitskontrolle gemäß A 4 durch- (317) nur bei Schwingen des Wägesystemsver- führen. ändern. 3. Waagschale mit einem Prüfgewicht belasten, dessen 1. Kontrolle der Schwingneigung mit verschiedenen Größe dem halben Wägebereich entspricht (15 g). -
Seite 11: B Reparaturen
Reparaturen Sicherung ersetzen 1. Die Waageist mit einer Feinsicherung 0.315 A träge abgesichert. Hinweis: Die defekte Sicherung (203) darf nur durch eine gleichwertige Sicherung ersetzt werden. 2. Schlägt die erneuerte Sicherung nach dem Einschalten der Waage wieder durch, so Wird wie folgt vorgegangery Netzstecker ziehen, Waagschale und Schalenträger abnehmen, zwei Schrauben (107) lösen und Haube (102) abnehmen. -
Seite 12: Anzeigeplatine Ersetzen
Anzeigeplatine ersetzen Digitalplatine ersetzen B 2.1 B 3.1 Anzeigeplatine ausbauen Digitalplatine ausbauen 1. Netzstecker ziehen, Waagschale und Schalenträger Anzeigeplatine gemäß B 2.1 ausbauen. (bei 60g-Version samt Tarierscheiben) abnehmen, Schraube (106) lösen, Stromteilerplatine (202) zwei Schrauben (107) lösen und Haube (102) von der Stiftleiste abziehen, Buchsenleiste (319) abnehmen. -
Seite 13: Wägesystem
5. Zwei Schrauben herausnehmen und Distanzklötze Wägesystem 6737-70 entfernen, Abschirmbleche (109, 205) montieren. B 4.1 6. Waagegemäß A 1 —A 6 und B 5 prüfen bzw. ein- Wägesystemdemontieren und reinigen stellen. 1. Waagschale (1 14), Schalenträger (112) und B 4.3 Schutzring(l I I) abnehmen. -
Seite 14: Lagenindikator
Lagenindikator B 5.2 B 5.1 Lagenindikator prüfen Lagenindikator einstellen I. Netzstecker ziehen, Waagschale (114), Schalenträger Hinweis: (112) und Schutzring (I I I) abnehmen. Eine Justierung des Lagenindikators (317) ist nur Zwei Schrauben (107) tösen und Haube (102) dann durchzuführen, wenn eine Prüfung gemäß abnehmen. -
Seite 15: Fehlersuche
Fehlersuche B 5.3 Anzeige leuchtet nicht: Linearitätsfehlerbeseitigung durch Lagen- Netzspannung indikatoreinstellung — Netzanschluß — Trafo nicht auf Netzspannung eingestellt 1. Wird bei der Linearitätskontrolle (zulässige Sicherungen Toleranz± 1 d) eine Linearitätsabweichung von ± 2 d bis 5 d festgestellt, dann kann diese durch Höhenverstellung des Lagenindikators Anzeige zum Teil ausgefallen: (317) ausgeglichen werden.
