7 Erweiterte Anschlussmög-
lichkeiten und Schalter
7.1 Öffnen der Anschlusskammer
Um die erweiterten Anschlussmöglichkeiten und Schalter der StarterBox nutzen zu
können, muss die Abdeckung der Anschlusskammer geöffnet werden.
Dazu muss ein Schraubendreher (3x6mm) in die dafür vorgesehene Öffnung einge-
führt werden (siehe Abbildung 5). Danach rasten Sie wie in Abbildung 6 gezeigt die in-
nenliegende Verriegelung aus und ziehen die Abdeckung ab.

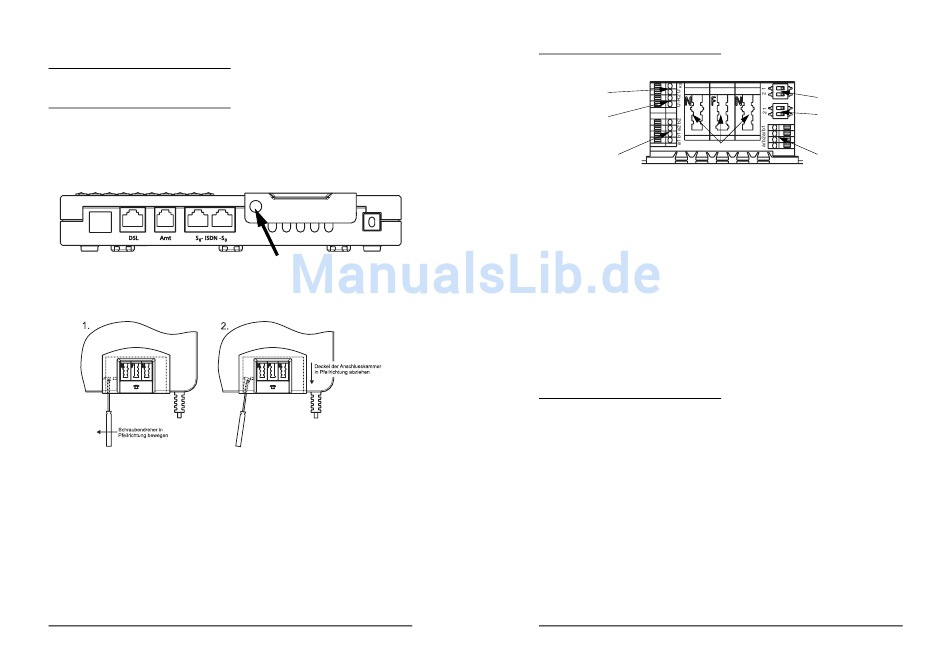

Abbildung 5: Frontansicht StarterBox
Abbildung 6: Öffnen der Anschlusskammer (Teilansicht der StarterBox von oben)
Seite 16 von 24
Öffnung für Schraubendreher
Ausgabe 2
www.Arcor-Angebote.de
7.2

Ansicht der Anschlusskammer

Klemmen Amt
Klemmen DSL
a/b1
Klemmen S -Bus
0
Abbildung 7: Ansicht der geöffneten Anschlusskammer
Anschlüsse und Schalter:
a/b1 - sowohl TAE-Dose als auch Klemmblock für analogen
Anschluss a/b1
a/b2 - Klemmblock für analogen Anschluss a/b2
a1b1 a2b2 - Klemmblock für S
0
U-R2 - Klemmblock für DSL-Modemanschluss (DSL)
U - Klemmblock für Amtsanschluss (Amt)
K0
S100 - Schalter für S -Bus Abschlusswiderstände
0
(siehe Tabelle 14, S. 19)
S101 - Schalter für S -Bus Konfiguration (siehe Tabelle 13, S. 19)
0
und TA Modus (siehe Tabelle 12, S. 18)
7.3 Terminaladapter aktivieren/
deaktivieren
Unter bestimmten Umständen ist es sinnvoll, den integrierten Terminaladapter
(TA a/b) zu deaktivieren.
Dies ist z.B. der Fall, wenn Sie ausschließlich ISDN Endgeräte an der StarterBox be-
treiben, wie z.B.:
- ISDN TK-Anlage
- Nur ISDN-Telefone, kein Analogtelefon oder Faxgerät
- Nur ISDN PC-Einsteckkarten
Grund:
Im Auslieferzustand ist die StarterBox so konfiguriert, dass alle ankommenden Anrufe
auch an der NFN-Buchse (Analoganschluss a/b1) signalisiert werden.
Ausgabe 2
Schalter S101
S101
Schalter S100
S100
Klemmen analoge
Anschlüsse
a/b1 und a/b2
-Bus
