In der Abbildung 2 sehen Sie eine Übersicht der Befestigungslöcher, die eine Montage
an der Wand erlauben. Sie können dazu die im Mittelteil dieses Handbuches enthalte-
ne Bohrschablone nutzen.
Hinweis: Die Befestigungslöcher 1 und 2 an der StarterBox entsprechen den Befe-
stigungslöchern am Standard ISDN NTBA. Sollte der Standard ISDN NTBA
gegen eine StarterBox ausgetauscht werden, können gleich die vorhande-
nen Befestigungsschrauben genutzt werden.
3.2

Inbetriebnahme

1.
Wenn bisher ein analoger Telefon-Anschluss vorhanden war: Ziehen Sie alle TAE
Stecker der an der TAE Dose angeschlossenen Geräte.
Wenn bisher ein ISDN-Anschluss vorhanden war: Ziehen Sie den Netzstecker
des NTBA. Entfernen Sie die Kabelverbindung zwischen TAE-Anschluss und
NTBA (Den alten NTBA benötigen Sie nun nicht mehr.).
2.
Stecken Sie Ihr eventuell vorhandenes ISDN-Telefon in eine der zwei ISDN-S
Buchsen der StarterBox.
Stecken Sie Ihr eventuell vorhandenes analoges Telefon in die F-Buchse der inte-
grierten NFN-Anschlussbuchse.
3.
Verbinden Sie das DSL-Modem mit der DSL-Buchse der StarterBox.
4.
Verbinden Sie das 230V~ Netzkabel mit der Netzsteckdose.
5.
Verbinden Sie erst zum Schluss das Kabel von der Buchse "Amt" mit der TAE
Dose Ihres Hausanschlusses.
Hinweis: Die StarterBox ist im Auslieferzustand so programmiert, dass Sie jetzt ohne
weitere Konfiguration telefonieren und angerufen werden können.
Betrieb einer ISDN TK-Anlage an der StarterBox
Beim Einsatz von ISDN TK-Anlagen am S
reits in der StarterBox integrierten Terminaladapters unnötig und kann deshalb deak-
tiviert werden.
Bitte beachten Sie hierzu das Kapitel 7.3/S. 17.
Seite 4 von 24
-
0
-Bus ist in der Regel die Funktion des be-
0
Ausgabe 2
www.Arcor-Angebote.de
3.3
Anschlüsse und Leuchtanzei-
gen (LED)

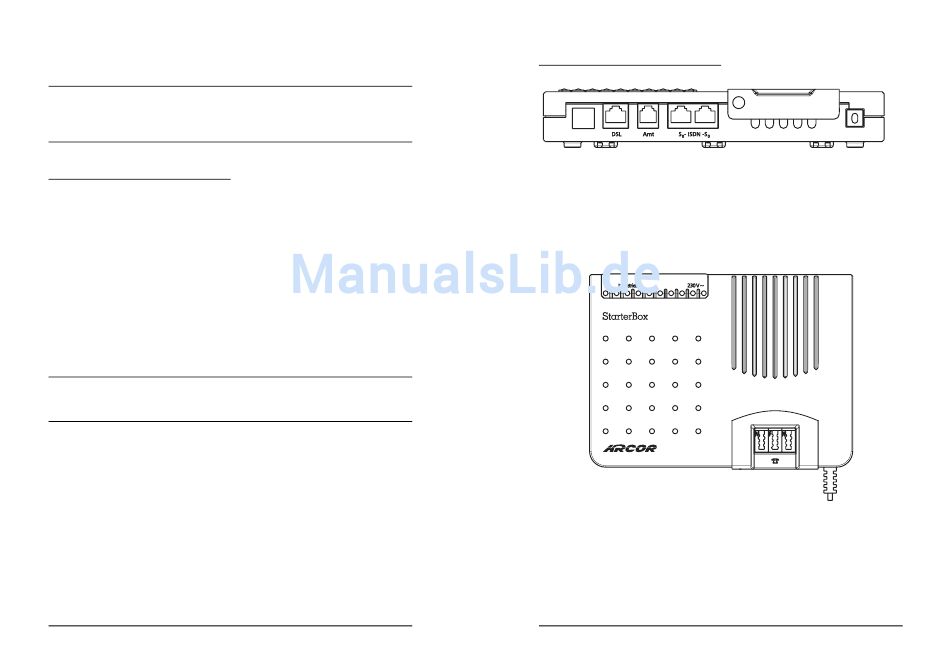

Abbildung 3: Ansicht der Anschlüsse
Anschlüsse:
DSL (U-R2)
-
RJ 45 für DSL-Modemanschluss
Amt
-
RJ 11 für TAE-Hausanschlussdose
2 x ISDN S
-
2 x RJ 45 für ISDN S
0
NFN
-
Analoger Anschluss a/b1 (siehe Abbildung 4)
Abbildung 4: Ansicht der Oberseite
LED-Funktionen:
In Betrieb
-
Leuchtet, wenn Speisung vom Amt vorhanden ist
230V~
-
Leuchtet, wenn 230V~ Stromversorgung vorhanden
ist.
Ausgabe 2
-Bus Endgeräte
0
Seite 5 von 24
