1 Überblick
Dieses Handbuch soll Sie mit der Montage und der Bedienung der StarterBox vertraut
machen, so dass Sie in den Genuss der vielfältigen Vorzüge dieses Gerätes kommen.
Die StarterBox ist ein ISDN-Netzabschlussgerät für den ISDN-Basis-Anschluss und
enthält folgende Komponenten:
- NTBA (ISDN-Netzabschluss)
- DSL-Splitter
- Terminaladapter für den Anschluss analoger Endgeräte (TA a/b)

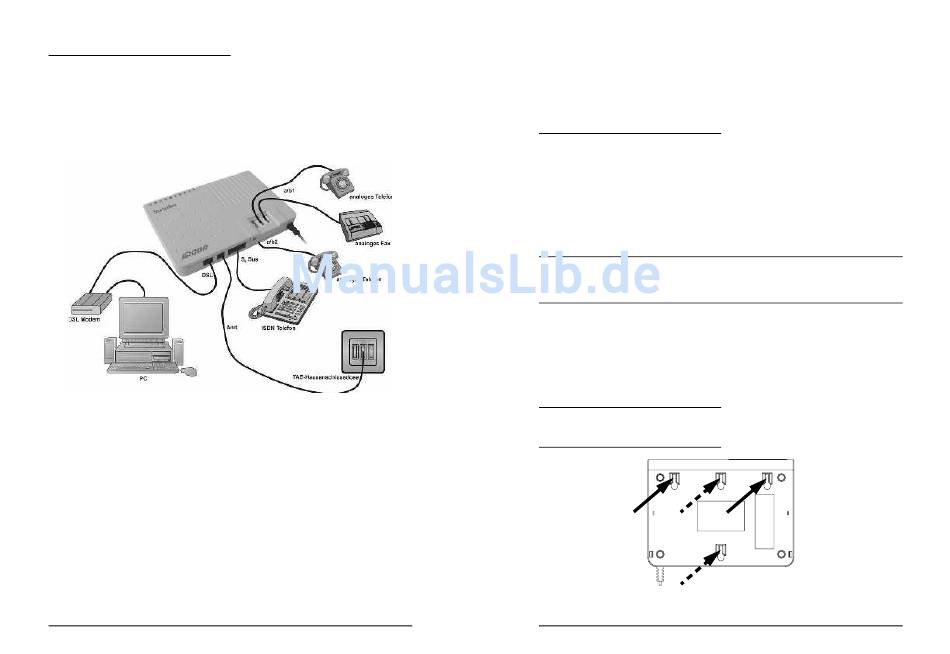

Abbildung 1: Prinzipdarstellung
-Anschlüssen besitzt die StarterBox zwei analoge Anschlüsse:
Neben den ISDN S
0
- a/b1 - NFN-Anschluss an der Oberseite des Gehäuses
- a/b2 - Klemmanschlüsse unter der Gehäuseabdeckung
Über die analogen Anschlüsse können folgende ISDN-Leistungsmerkmale genutzt
werden:
- Gebührenimpuls
- Rufumleitung
- Rückfragen und Halten
- Dreierkonferenz
- Anklopfen
- Rückruf bei Besetzt
- Rufnummernunterdrückung
- Rufnummernanzeige (nur bei CLIP-fähigen Analogtelefonen)
- Parken
Seite 2 von 24
Weiterhin können jedem a/b-Anschluss bis zu 3 Rufnummern (MSN) zugeordnet wer-
den.
Auch bei Ausfall der 230V-Versorgung ist der Notbetrieb eines a/b-Anschlusses oder
des S
2
Das Gehäuse darf nicht geöffnet werden.
An der StarterBox dürfen nur Geräte angeschlossen werden, die SELV-Spannung (Si-
cherheits-Kleinspannungs-Stromkreis) liefern und/oder der ETS 300 047 entsprechen.
Während eines Gewitters dürfen Sie die StarterBox nicht installieren und auch keine
Leitungsverbindung stecken oder lösen.
Die StarterBox ist nur für Anwendungen innerhalb eines Gebäudes vorgesehen. Ver-
legen Sie die Leitungen so, dass niemand darauf treten oder darüber stolpern kann.
Achtung! Auch bei gezogenem Netzstecker können an den a/b- und S
Die Reinigung des Gehäuses soll mit einem trockenen Tuch erfolgen. Der direkte Kon-
takt mit Wasser ist zu vermeiden. Insbesondere darf das Gerät niemals ins Wasser ge-
taucht werden.
Direkte Sonneneinstrahlung ist zu vermeiden.
3
3.1
Ausgabe 2 Ausgabe 2
www.Arcor-Angebote.de
-Anschlusses möglich (siehe Kapitel 4.2.5/S. 11).
0

Sicherheitshinweise

Spannungen anliegen, da die StarterBox von der Vermittlungsstelle fernge-
speist wird.

Installation

Montage

3
1
4
2
Abbildung 2: Rückansicht mit Befestigungslöchern
-Anschlüssen
0
Seite 3 von 24
