Description
Le module DEV-R1 permet de commander un moteur asynchrone
monophasé pour l'automatisation des stores et des volets
roulants.
Les dimensions réduites du boîtier permettent d'introduire
facilement le module à l'intérieur des boîtes électriques de
dérivation.
• Alimentation avec plage étendue : 85 ÷ 260 Vac - 50/60 Hz
• Très basse consommation en veille.
• Récepteur radio avec antenne intégrée
• Compatible avec des transmetteurs 4 canaux série
PERSONAL PASS
• Possibilité de mémoriser jusqu'à 30 transmetteurs
• Deux entrées câblées : montée et descente
• Sortie pour la commande d'un moteur asynchrone
monophasé
• Bouton intégré pour gérer les phases de programmation
• Programmation à distance au moyen d'une télécommande à
mémoire
Caractéristiques techniques
Alimentation ____________________ 85 ÷ 260 Vac - 50/60 Hz
Fréquence:______________________ 433,92 MHz (DEV-R1 433)
Consommation en veille __________ 0,25 W
Puissance maximale du moteur ____ 500 W
Température de fonctionnement ___ -20 ÷ +60 °C
Durée maximale de fonctionnement 120 s
CONSEILS IMPORTANTS
• Attention: il est important pour la sécurité suivre
attentivement ces instructions. Gardez les notices!
• Importantes notices de sécurité pour l'installation.
Attention: un'installation pas correcte peut provoquer des
accidents très serieux.Suivre attentivement toutes les
instructions d'installation.
• Ce dispositif doit être installé uniquement par personnel
compétent.
• Les boutons de commande et les câbles de connexion doivent
posséder des propriétés d'isolation adaptées au circuit
électrique avec un voltage de fonctionnement non inférieur à
300Vac
• L'installateur doit s'occuper de la protection du dispositif par
un interrupteur magnétothermique différentiel (avec
séparation entre les contacts d'au moins 3 mm) que puisse
assurer la sélection onnipolaire de l'électricité en cas de panne.
• Le dispositif doit être installé uniquement à l'intérieur de la
boite de dérivation ou du boitier mural.
• Le conteneur du dispositif ne fournit aucune protection contre
l'eau, il ne doit donc être installé que dans un environnement
protégé.
DÉCLARATION DE CONFORMITÉ
V2 S.p.A. déclare que les produits DEV-R1 sont conforment aux
qualités requises essentielles fixées par les directives suivantes :
- 2004/108/CEE (Directive EMC suivant les normes
EN 61000-6-2, EN 61000-6-3 + EN 50336)
- 2006/95/CEE (Directive Basse tension suivant les normes
EN 60335-1 + EN 60335-2-97)
- 99/05/CEE (Directive Radio suivant les normes
EN 301 489-3)
Racconigi, lì 14/01/2014
Le représentant dûment habilité V2 S.p.A.
Cosimo De Falco
868,30 MHz (DEV-R1 868)

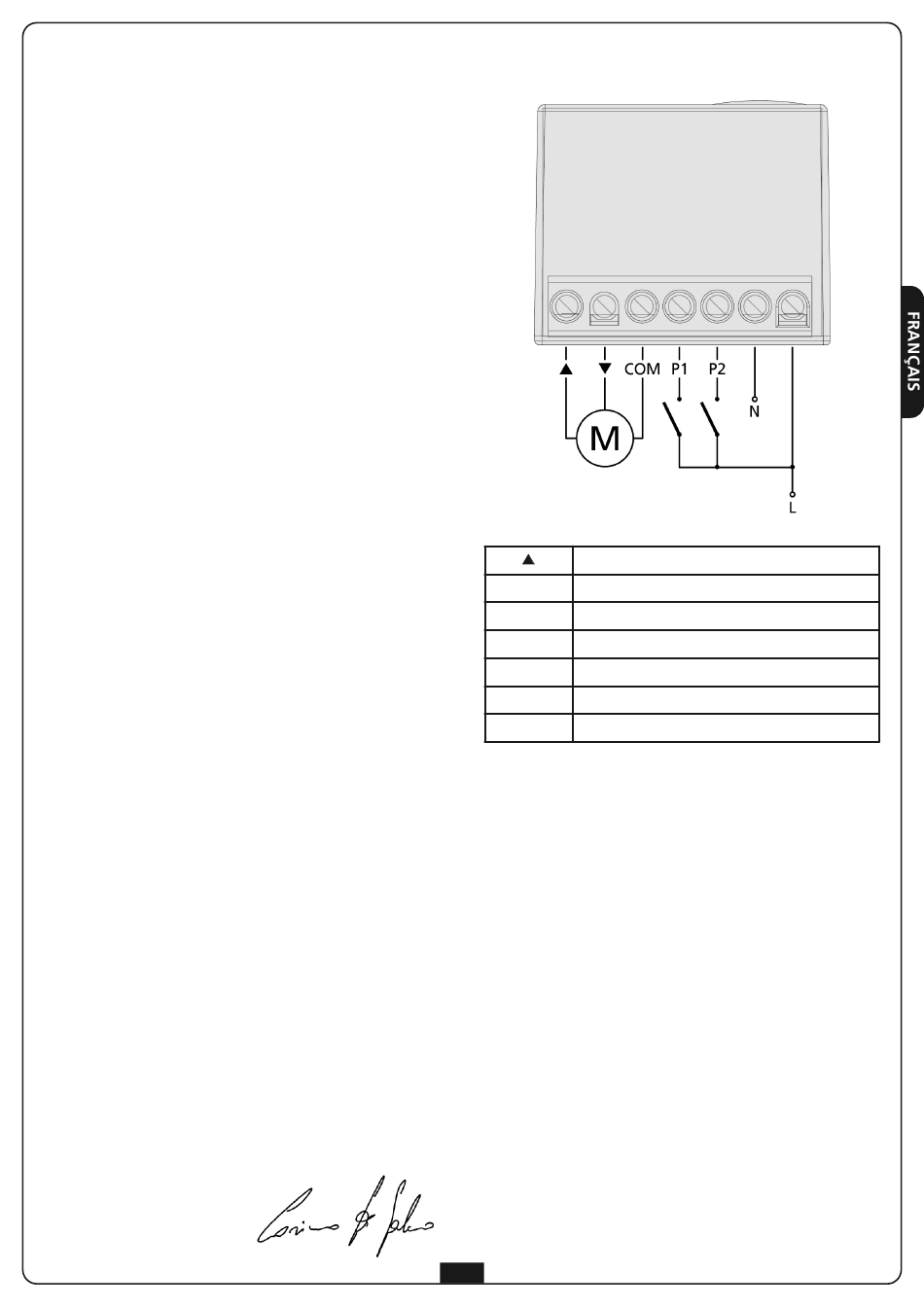

BRANCHEMENTS ÉLECTRIQUES
Moteur de montée
q
Moteur de descente
COM Moteur commun
P1 Entrée du bouton P1 (commande de montée)
P2 Entrée du bouton P2 (commande de la descente)
N Alimentation neutre
L Alimentation phase
NOTE : la direction du moteur (montée/descente) dépend
de la position du moteur et des branchements effectués.
LOGIQUE DE FONCTIONNEMENT DES
ENTRÉES CÂBLÉES
Les deux entrées câblées (P1 et P2) fonctionnent au moyen de la
logique PRÉSENCE HUMAINE : le moteur se déplace en montée
ou en descente pendant toute la durée de la pression sur le
bouton.
La direction du moteur (montée/descente) dépend de la position
du moteur et des branchements effectués.
NOTE : Durant le mouvement du moteur si le second
bouton est pressé, le sens du déplacement du moteur
s'inverse.
