Wärmemezähler-Anschluss-Set
Technische Beschreibung
3.2

Funktionsbeschreibung

Wärmezähler-Anschluss-Sets mit integriertem
Regelventil mit Differenzdruckregler Cocon
QDP sind abgestimmt auf den Einsatz mit
Multidis SF/SFQ und Multidis SH
Heizkreisverteilern.
Am Cocon QDP kann die gewünschte
Differenzdruckregelung mit
Durchflussbegrenzung eingestellt werden.
Um den Wärmeverbrauch zu erfassen, kann
das Wärmezähler-Anschluss-Set optional mit
einem Wärmezähler kombiniert werden.
3.3

Technische Daten

Parameter
Max.
Betriebstemperatur ts
Min.
Betriebstemperatur ts
Max. Betriebsdruck PS
Länge Impulsleitung
Medium
140488480-V01.10.2021
Wert
100°C
0 °C
10 bar (1000 kPa)
0,5 m
Nicht aggressive
Flüssigkeiten (z. B.
Wasser und geeignete
Wasser-Glykolgemische
gemäß VDI 2035).
Nicht für Dampf,
ölhaltige und aggressive
Medien geeignet.
3.3.1

Abmessungen

1 2

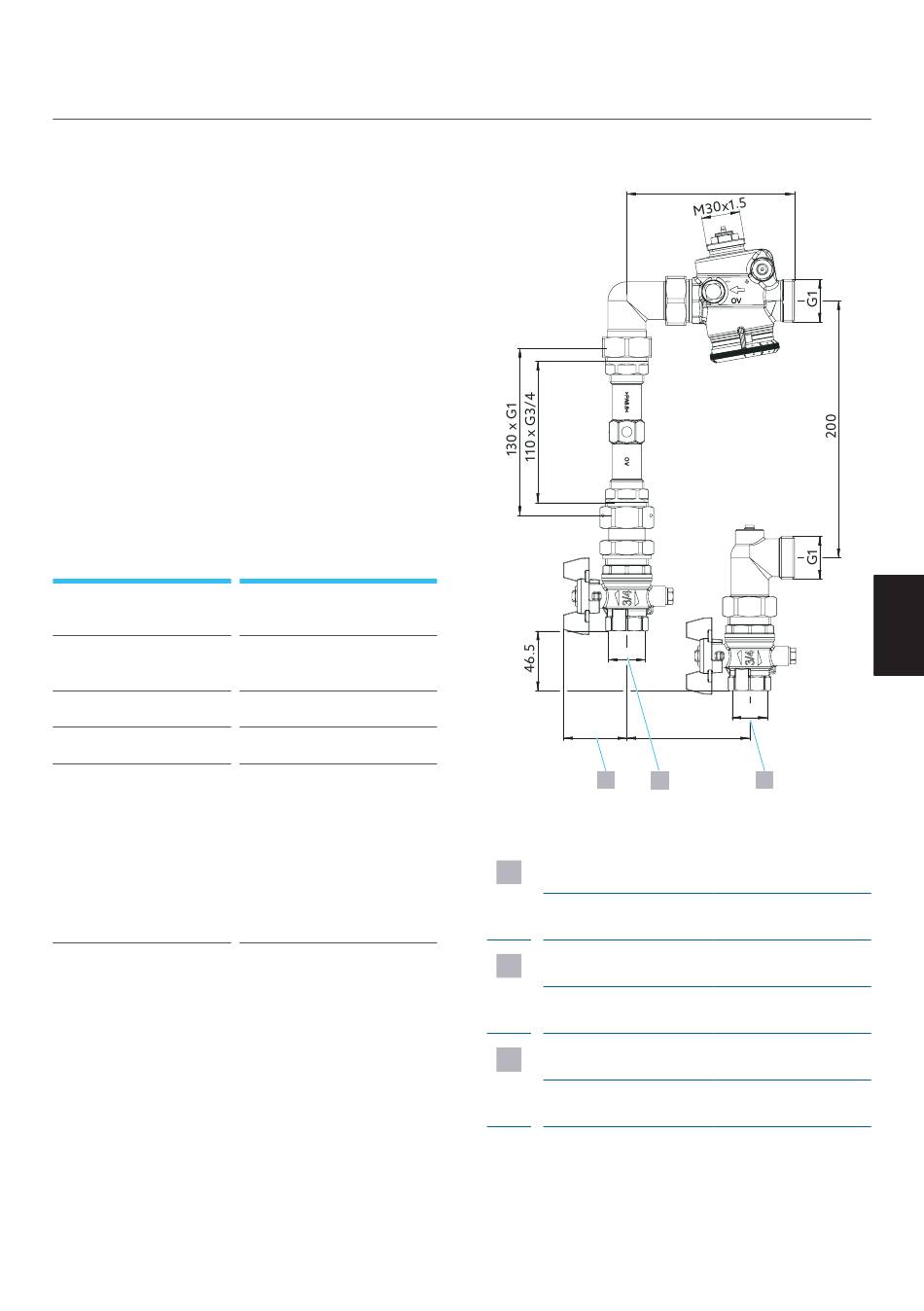

Abb. 3: Abmessungen Eckausführung
DN20
1
DN25
DN20
2
DN25
DN20
3
DN25
130
96
3
50
53
G3/4
G1
G3/4
G1
DE
9
