Jeu de raccordement pour compteurs de calories
Description technique
3.2

Description du fonctionnement

Les jeux de raccordement pour compteurs de
calories avec vanne de contrôle avec
régulateur de pression différentielle Cocon
QDP sont conçus pour être utilisés avec les
distributeurs/collecteurs pour circuits de
chauffage Multidis SF/SFQ pour surfaces
chauffantes et rafraîchissantes ainsi qu'avec
les distributeurs/collecteurs pour circuits de
chauffage Multidis SH pour le raccordement
de radiateurs.
Le régulateur de pression différentielle Cocon
QDP permet de régler la pression différentielle
souhaitée avec limitation du débit.
Pour enregistrer la consommation de chaleur,
le jeu de raccordement pour compteurs de
calories peut être combiné en option avec un
compteurs de calories.
3.3 Données techniques
Paramètre
Température de
service max. t s
Température de
service min. t s
Pression de service
max. p s
Longueur de la ligne
d'impulsion
Fluides compatibles
140488480-V01.10.2021
Valeur
100 °C
0 °C
10 bar (1000 kPa)
0,5 m
Fluides non agressifs
(par ex. eau et mélanges
eau-glycol adéquats
selon VDI 2035).
Ne convient pas à la
vapeur, ni aux fluides
huileux et agressifs.
3.3.1

Encombrements

1 2

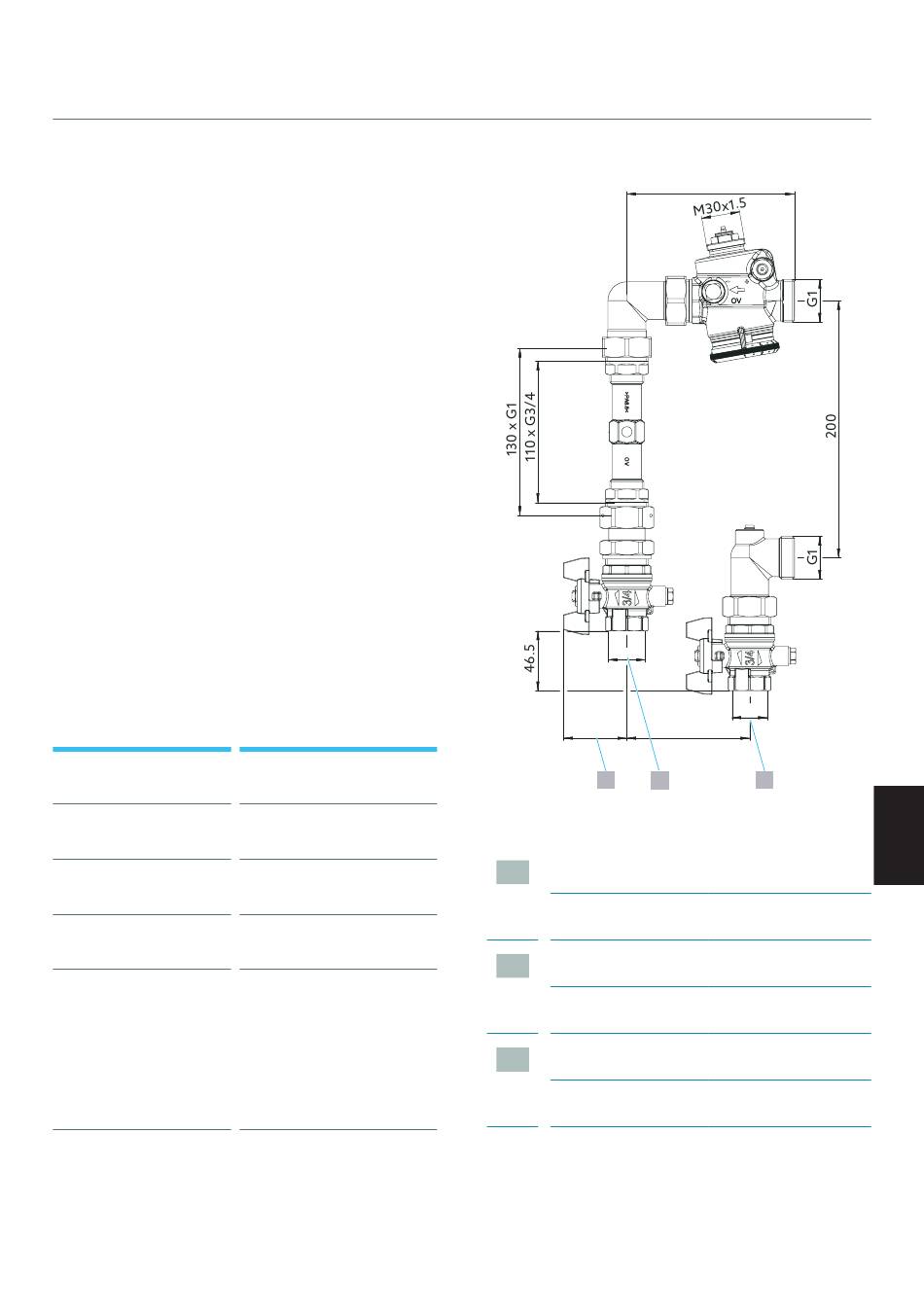

Fig. 3: Encombrements du modèle équerre
DN 20
1
DN 25
DN 20
2
DN 25
DN 20
3
DN 25
130
96
3
50
53
G 3/4
G 1
G 3/4
G 1
