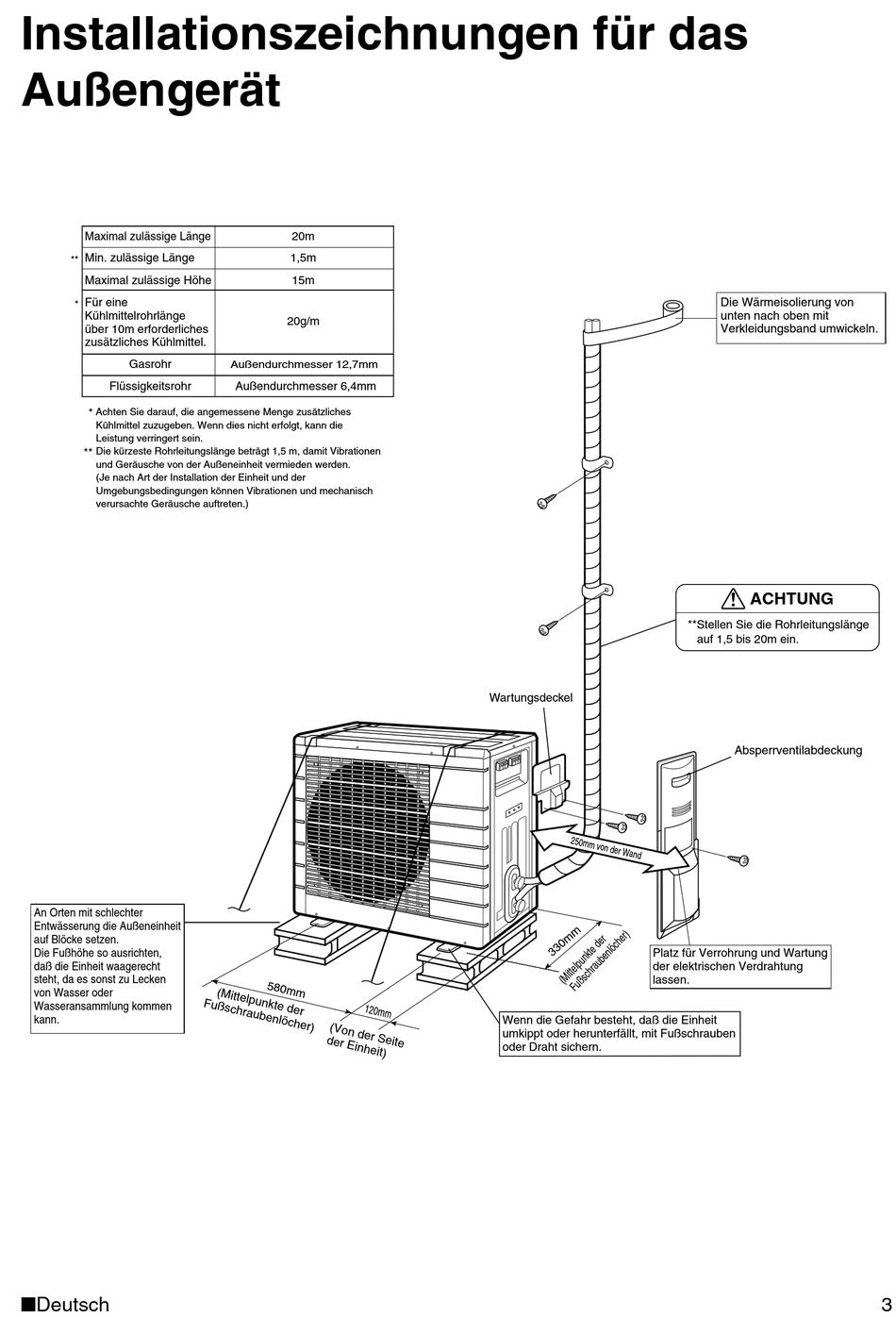

Installationszeichnungen für das
Außengerät
Maximal zulässige Länge
Min. zulässige Länge
**
Maximal zulässige Höhe
Für eine
*
Kühlmittelrohrlänge
über 10m erforderliches
zusätzliches Kühlmittel.
Gasrohr
Flüssigkeitsrohr
Achten Sie darauf, die angemessene Menge zusätzliches
*
Kühlmittel zuzugeben. Wenn dies nicht erfolgt, kann die
Leistung verringert sein.
**
Die kürzeste Rohrleitungslänge beträgt 1,5 m, damit Vibrationen
und Geräusche von der Außeneinheit vermieden werden.
(Je nach Art der Installation der Einheit und der
Umgebungsbedingungen können Vibrationen und mechanisch
verursachte Geräusche auftreten.)
An Orten mit schlechter
Entwässerung die Außeneinheit
auf Blöcke setzen.
Die Fußhöhe so ausrichten,
daß die Einheit waagerecht
steht, da es sonst zu Lecken
von Wasser oder
Wasseransammlung kommen
kann.
nDeutsch
20m
1,5m
15m
20g/m
Außendurchmesser 12,7mm
Außendurchmesser 6,4mm
Wartungsdeckel
Platz für Verrohrung und Wartung
der elektrischen Verdrahtung
lassen.
Wenn die Gefahr besteht, daß die Einheit
umkippt oder herunterfällt, mit Fußschrauben
oder Draht sichern.
Die Wärmeisolierung von
unten nach oben mit
Verkleidungsband umwickeln.
ACHTUNG
**Stellen Sie die Rohrleitungslänge
auf 1,5 bis 20m ein.
Absperrventilabdeckung
