Stap 6: Verbind signaalkabel
De signaalkabel maakt communicatie mogelijk tussen
de binnen- en buitenunits. U moet eerst de juiste
kabelmaat kiezen voordat u deze voorbereidt op de
aansluiting.
Kabeltypen
● Binnen-stroomvoedingskabel (indien van
toepassing):
H05VV-F of H05V2V2-F
● Outdoor voedingskabel: H07RN-F
● Signaalkabel: H07RN-F
Minimaal dwarsdoorsnedegebied van voedings-
en signaalkabels (ter referentie)
Nominale stroom
van apparaat (A)
> 3 en ≤ 6
> 6 en ≤ 10
> 10 en ≤ 16
> 16 en ≤ 25
> 25 en ≤ 32
> 32 en ≤ 40
KIES DE JUISTE KABELGROOTTE
De grootte van de benodigde voedingskabel,
signaalkabel, zekering en schakelaar wordt bepaald
door de maximale stroom van het apparaat. De
maximale stroom wordt aangegeven op het typeplaatje
op het zijpaneel van het apparaat. Raadpleeg dit
typeplaatje om de juiste kabel, zekering of schakelaar
te kiezen.

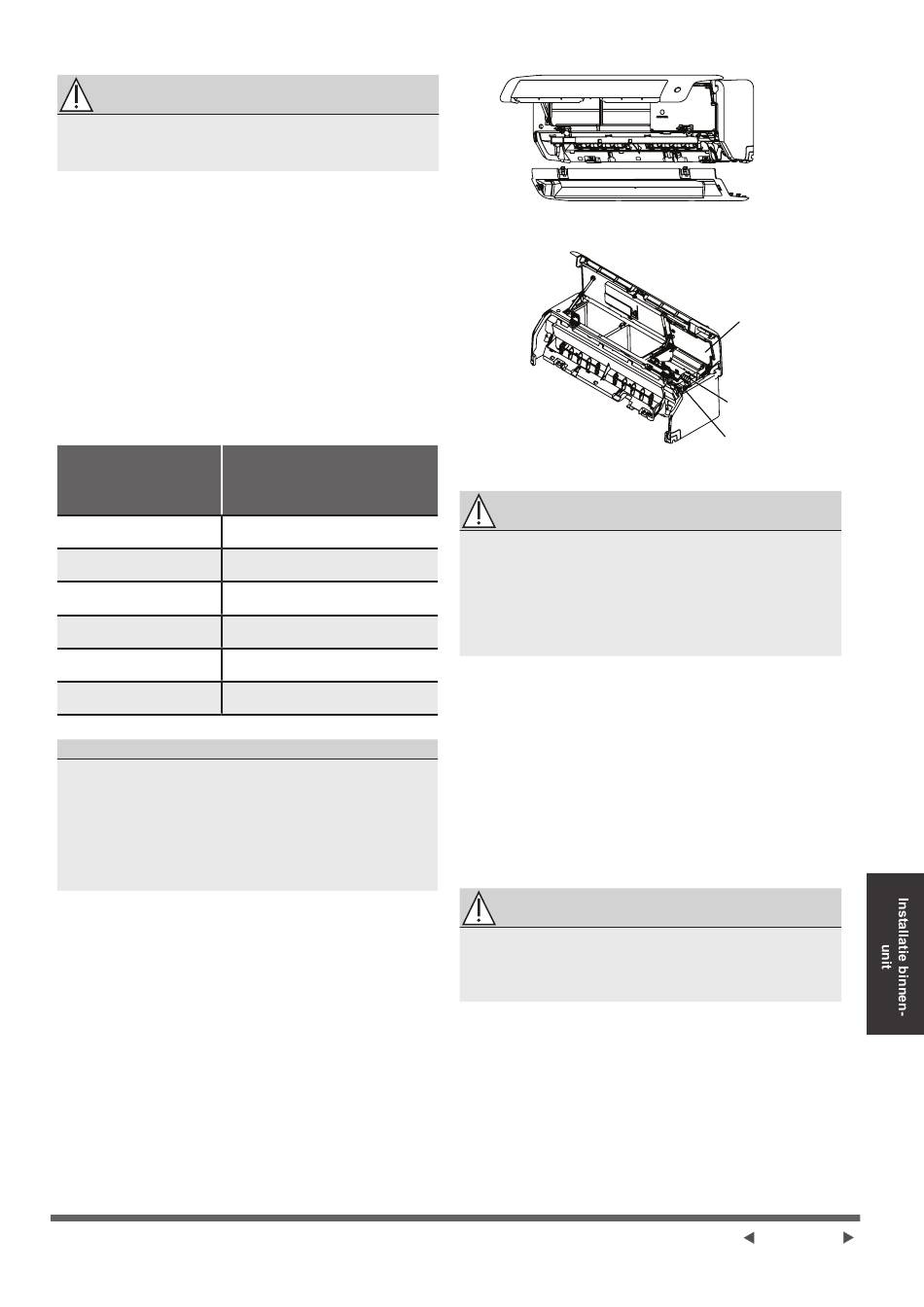

1. Open en bevestig de positie van het paneel, open
vervolgens de deksels van de twee slotblokken,
draai de schroef uit de onderstaande afbeelding
los en houd beide zijden van het onderste paneel
op de plaats gemarkeerd met "PULL", trek het
omhoog om te ontgrendelen de gespen en haal het
onderste paneel naar beneden.
2. Open het deksel van de draadkast om de kabel aan
te sluiten.
Nominaal
dwarsdoorsnedeoppervlak
(mm²)
0,75
1
1,5
2,5
4
6
Open eerst het voorpaneel en
verwijder vervolgens het onderste
paneel.
WAARSCHUWING
ALLE BEDRADING MOET
STRIKT WORDEN UITGEVOERD
OVEREENKOMSTIG HET
BEDRADINGSSCHEMA AAN DE
VOORKANT VAN DE BINNENUNIT.
3. Schroef de kabelklem onder het aansluitblok los en
leg deze opzij.
4. Kijk naar de achterkant van het apparaat en
verwijder het plastic paneel links onderaan.
5. Voer de signaaldraad door deze gleuf, van de
achterkant van het apparaat naar de voorkant.
6. Kijk naar de voorkant van de unit, sluit de draad
aan volgens het bedradingsschema van de binnen-
unit, sluit de u-lip aan en schroef elke draad stevig
vast op de bijbehorende aansluiting.
VOORZICHTIGHEEID
MENG DE LIVE EN NULL-DRAAD NIET AAN
Dit is gevaarlijk en kan ervoor zorgen dat de
airconditioning defect raakt.
7. Nadat u hebt gecontroleerd of elke verbinding veilig
is, gebruikt u de kabelklem om de signaalkabel aan
het apparaat te bevestigen. Schroef de kabelklem
stevig vast.
8. Plaats de draadafdekking aan de voorkant van het
apparaat en het plastic paneel aan de achterkant
terug.
open de
draadafdekking
Klemmenblok
Kabelklem
