3. Funktionsbeschreibung

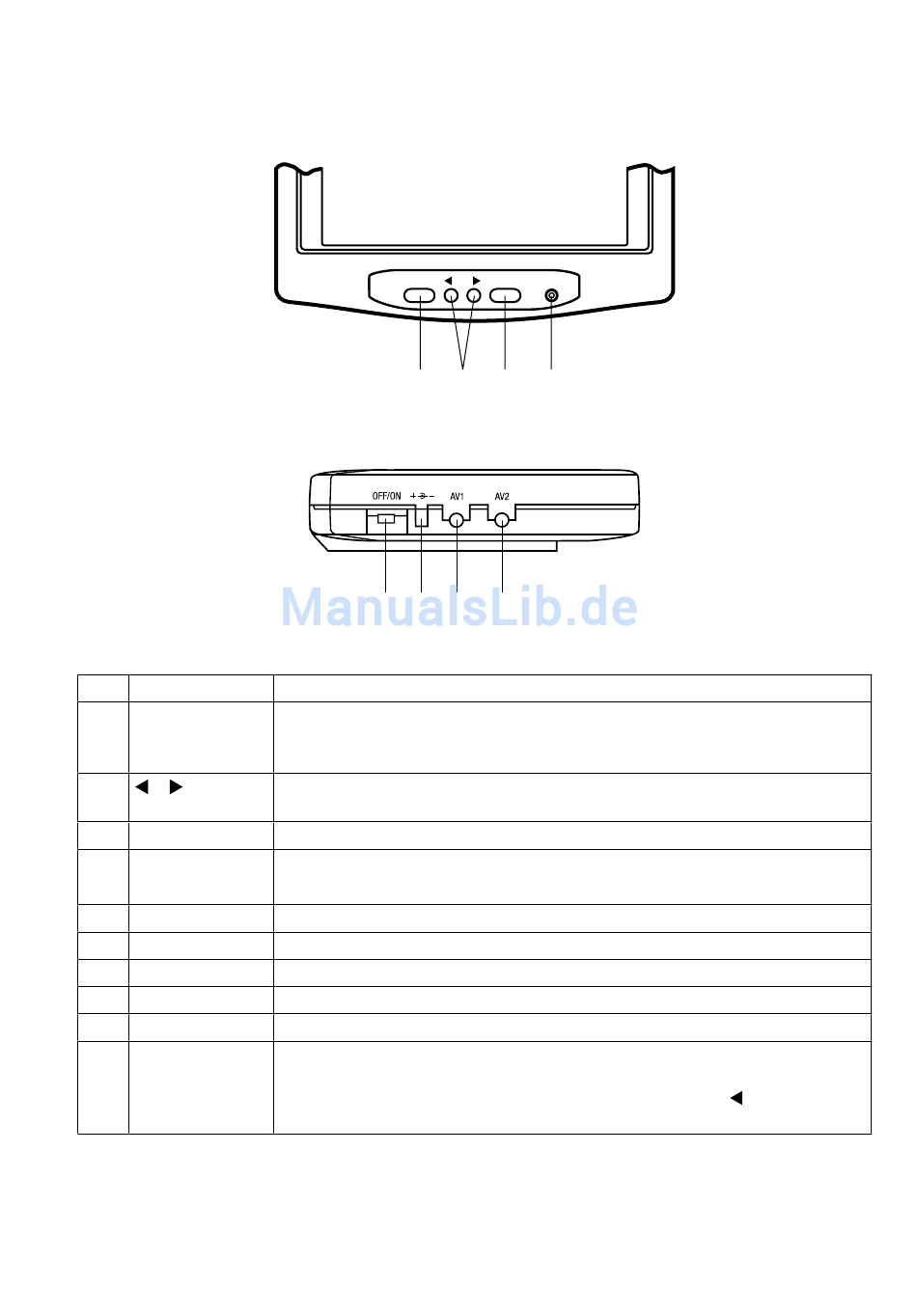

3.1 Farbmonitor VMC-6.4LCD-P1
Vorderansicht
Seitenansicht
1
Bildschirm
2
MODE
3
4
POWER
5
LED
6
OFF/ON
7
DC IN
8
AV
9
AV
10
Lautsprecher
2+3
Festeinstellungen
MODE
2
6
7
8
Nach Montage Schutzfolie abziehen.
Auswahl der Einstellungen: Kontrast (CONTRAST), Helligkeit (BRIGHTNESS),
Farbton (HUE), Farbsättigung (SATURATION), Schärfe (SHARPNESS),
Spiegeleinstellungen (MIRROR SETTING) und Lautstärke (VOLUME).
Verändern der Einstellungen. Werte können erhöht bzw. verringert werden.
Auswahl von AV oder AV
Ein-/Ausschalter
Leuchtet grün, wenn der Monitor eingeschaltet ist.
Erlischt, wenn alle Eingänge nicht belegt sind (Stromsparmodus).
Ein-/Ausschalter
Spannungsversorgung VDC / 500mA
Die Buchsen 8 (AV) und 9 (AV) sind sowohl Audio- als auch Videosignaleingänge.
Zwei entsprechende Kabel mit Cinch-Stecker (weiß = Audio, gelb = Video) liegen bei.
Auf der Rückseite des Monitors
Die Einstellungen (Kontrast, Helligkeit, Farbton, Farbsättigung, Schärfe, Spiegelung,
Lautstärke sowie Position der Anzeige auf dem Bildschirm können eingestellt und
gespeichert werden. Durch gleichzeitiges Drücken von MODE und
Einstellungen auf Werkeinstellungen zurückgesetzt.
1
POWER
3
4
5
9
5
werden die
