V-RAPTOR™ 8K V V BEDIENUNGSANLEITUNG

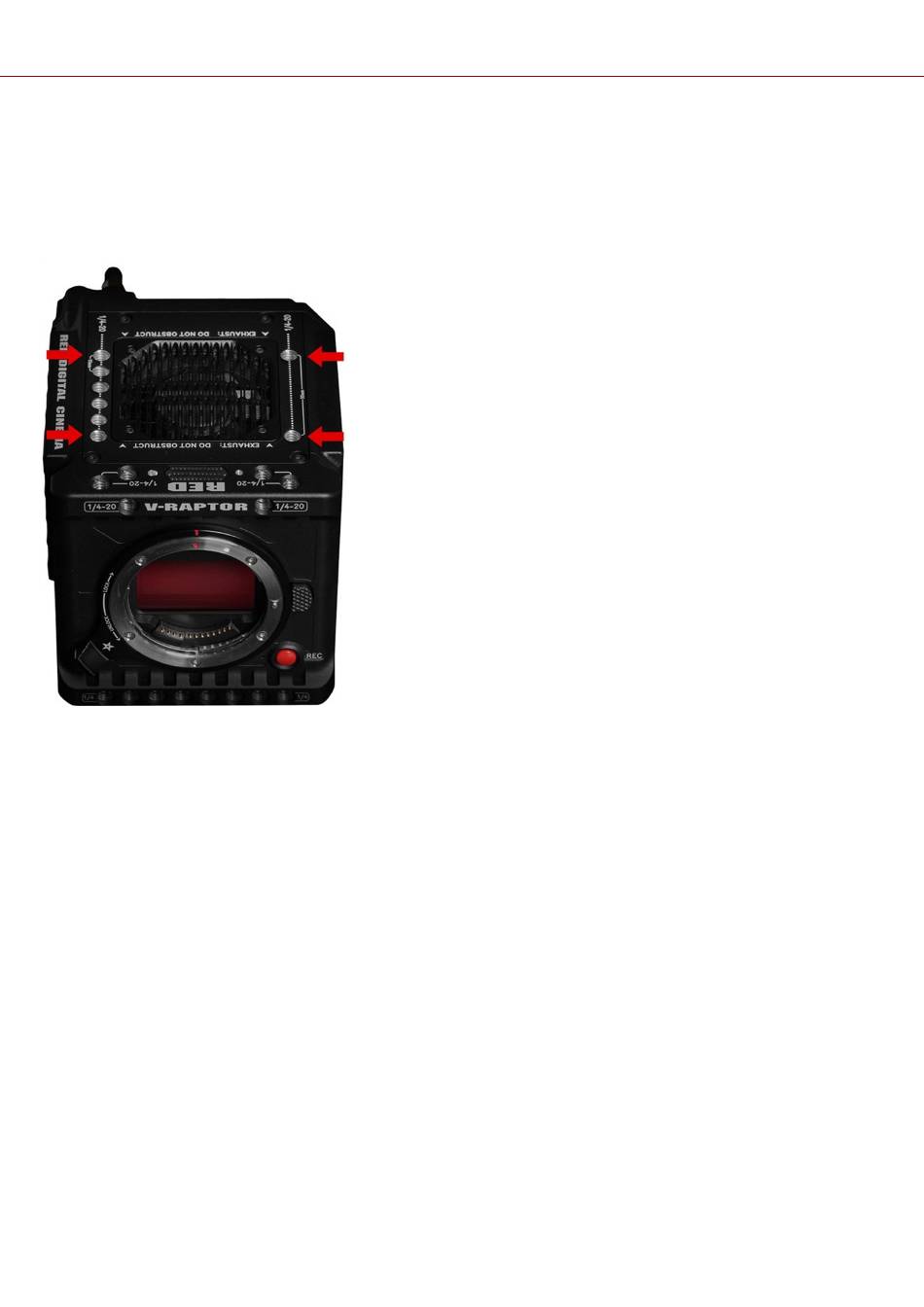

Zum Befestigen der oberen Platte:
1. Richten Sie die vier Schrauben mit den entsprechenden ¼-20-Löchern hinter dem POGO-Anschlusspunkt auf der
Oberseite der Kamera aus und ziehen Sie jede Schraube kreuzförmig an, um eine gleichmäßige Verteilung des
Drucks auf die Platte zu gewährleisten.
2. Als Nächstes können Sie wählen, ob Sie die Front Cheese Plate, den DSMC3™ RED® Touch 7.0" LCD oder den
Auslegergriff vor der Top Plate anbringen möchten.
3. Um den Batterieadapter zu befestigen, schieben Sie den Adapter auf die hintere V-Lock-Platte am Kameragehäuse
und befestigen Sie die beiden oberen Schrauben an der oberen Platte, um eine feste Verbindung zu gewährleisten.
HINWEIS: Möglicherweise müssen Sie die Schrauben der oberen Platte etwas lockern, damit die Schraube des
Batterieadapters mit der oberen Platte ausgerichtet werden kann.
COPYRIGHT © 2022 RED.COM, LLC
955-0198, V1.3, REV. C | 256
