ANMERKUNGEN:
Länge gemessen von einem Ende zum anderen, einschließlich der Anschlüsse.
Für Ersatz oder zusätzliche Komponenten, wie z. B. Schrauben, wenden Sie sich bitte an support@cs.inc.
KOMPATIBILITÄT: Der DSMC3™ RED 5-Pin auf Single 3,5 mm Adapter ist nicht kompatibel mit DSMC®, DSMC2®, RED
RANGER® oder KOMODO® Kamerasystemen.
®
DSMC3™ RED
Zur Befestigung der L-förmigen Halterung:
1. Bestimmen Sie die Montageposition auf oder neben der Kamera. Je nach Ausrichtung und Position, in der Sie die
Halterung montieren möchten, müssen Sie die Verdrehsicherungsstifte an der Halterung möglicherweise neu
positionieren oder entfernen. Sie können die Halterung auch mit der ¼-20 Ersatzschraube an der Kamera befestigen.
2. Schrauben Sie eine der 3/16-Schrauben in den Dual XLR-Adapter und stellen Sie sicher, dass die
Verdrehsicherungsstifte mit der gewünschten Position des Dual XLR-Adapters übereinstimmen. Bringen Sie dann die
andere Seite der Halterung an der gewünschten Position an und achten Sie darauf, dass die Drehsicherungsstifte mit
den Löchern an der Kamera übereinstimmen.
HINWEIS: Achten Sie darauf, dass Sie nur an der Rändelhülse des 90°-Winkelsteckers am 18"-Winkel-auf-Gerade-5-Pin-
Kabel ziehen, wenn Sie es vom Dual XLR-Adapter abnehmen.
COPYRIGHT © 2022 RED.COM, LLC

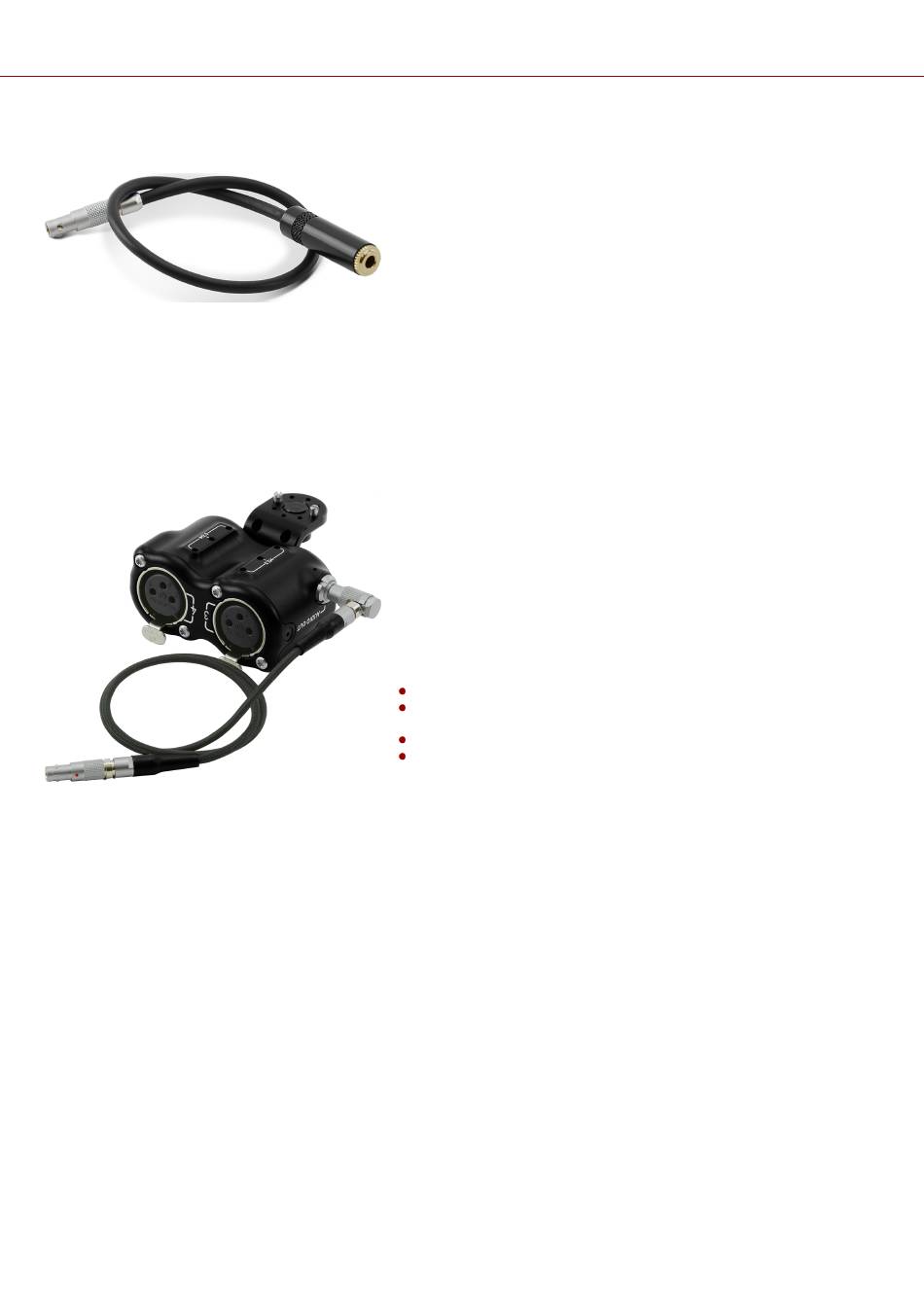

5-PIN AUF SINGLE 3,5 MM ADAPTER
Der DSMC3™ RED ® 5-Pin auf Single 3,5 mm Adapter ist ein 28,9
cm (11,3") langes Kabel, das den 5-Pin-Audioanschluss in einen
einzelnen 3,5 mm TRS-Eingang umwandelt, sodass 3,5 mm-
Audiogeräte angeschlossen werden können.
5-PIN AUF DUAL XLR ADAPTER
Der DSMC3™ RED® 5-Pin zu Dual XLR Adapter ist eine kompakte
Lösung, um den 5-Pin Audioanschluss auf zwei 3-Pin XLR
Anschlüsse zu erweitern. Dieser Adapter bietet zwei XLR-Anschlüsse
nach Industriestandard mit 48-Volt-Phantomspeisung sowie einen
Mikrofon- und Line-Eingang, der einfach an Ihrem V-RAPTOR™ XL
angebracht werden kann.
Das modulare Design des Dual XLR-Adapters bietet mehrere
Befestigungsmöglichkeiten für den V-RAPTOR™ XL.
Der Dual-XLR-Adapter umfasst Folgendes:
Doppelter XLR-Adapter
L-förmige Halterung mit 2 x 3/16 Schrauben und 4 x
Anti-Rotate-Stifte
Eine ¼-20-Montageschraube als Ersatz
18" Rechtwinklig-gerades 5-Pin-Kabel
