RESERVE RD1 Bedienungsanleitung
Einteiliger rennradlenker & vorbau
Verfügbare Sprachen
Verfügbare Sprachen

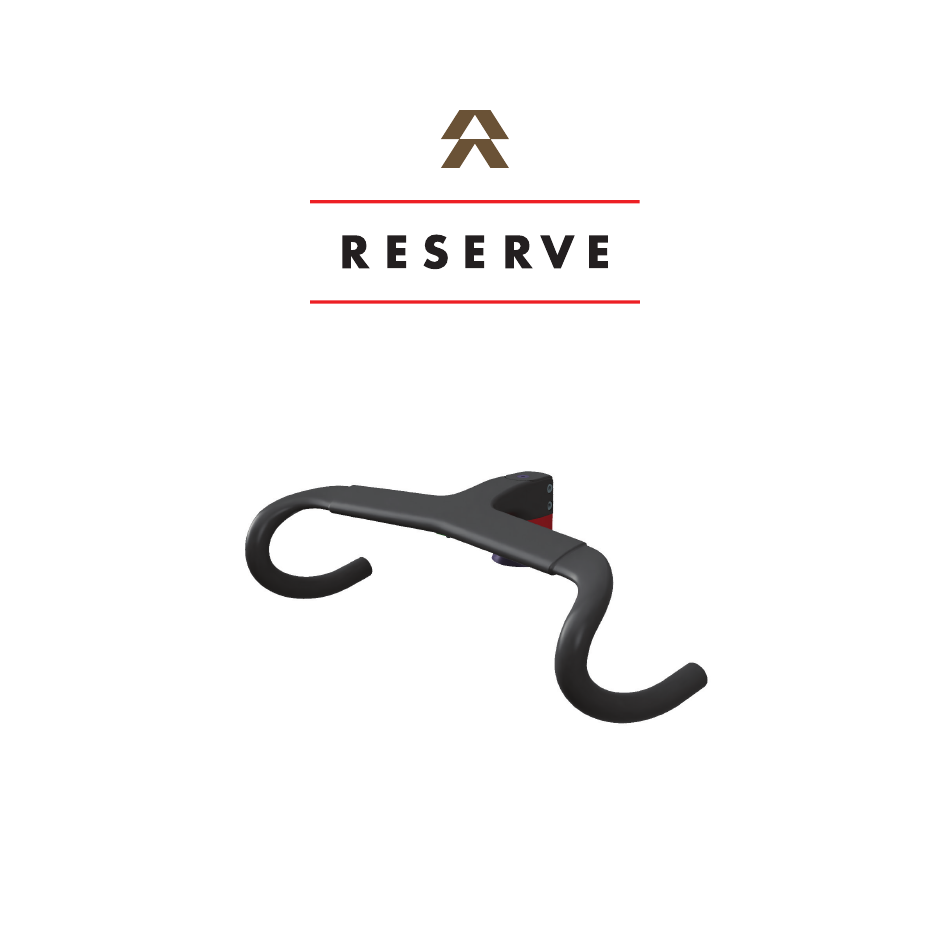

RD1 OWNER'S MANUAL:
ONE-PIECE ROAD HANDLEBAR & STEM
Thank you for purchasing the Reserve RD1 one-piece integrated road handlebar and stem. Engineered for performance,
stiffness, and aerodynamic efficiency, this product is designed for serious riders seeking maximum control, comfort and
responsiveness. Reserve strongly recommends that all assembly and adjustment procedures be performed by an authorized
Reserve retailer and qualified mechanic.
Designed in Santa Cruz, California.
Inhaltszusammenfassung für RESERVE RD1
- Seite 1 RD1 OWNER’S MANUAL: ONE-PIECE ROAD HANDLEBAR & STEM Thank you for purchasing the Reserve RD1 one-piece integrated road handlebar and stem. Engineered for performance, stiffness, and aerodynamic efficiency, this product is designed for serious riders seeking maximum control, comfort and responsiveness.
- Seite 2 #2. 1 pcs #1. 1 pcs Handlebar Contents 1. 1x One-Piece Bar and Stem Assembly 2. 1x Top Cap and Bolt #5. 2 pcs 3. 1x Cover #3. 1 pcs 4. 1x Screw #4. 1 pcs 5. 2x Screws 6. 7x Headset Spacers #6.
- Seite 3 (e.g., a crash, fall, or severe blow), Preparation it should be returned to an authorized Reserve retailer or • Ensure your fork steerer tube is cut to the proper length. qualified mechanic for inspection, or be replaced immedi- •...
- Seite 4 Right Green: Right Red: Rear derailleur cable routing, Brake housing routing. chainring setup. Left Green: Left Red: Front derailleur cable routing, Brake housing routing. 2x chainring setup. SPECIFICATIONS Material: High Modulus Carbon Fiber Widths Available: 380mm/400mm/420mm/440mm (Center-to-Center) Stem Lengths: 90mm / 100mm / 110mm / 120mm Handlebar Diameter: 31.8mm integrated Clamp Compatibility: 1-1/8”...
- Seite 5 RESERVE RD1 BEDIENUNGSANLEITUNG: EINTEILIGER RENNRADLENKER & VORBAU Vielen Dank für den Kauf des Reserve RD1 einteiligen integrierten Rennradlenkers und Vorbaus. Dieses Produkt wurde für Performance, Steifigkeit und aerodynamische Effizienz entwickelt und ist für ambitionierte Fahrer gedacht, die maximale Kontrolle, Komfort und Reaktionsfähigkeit suchen. Reserve empfiehlt dringend, dass alle Montage- und Einstellvorgänge von einem autorisierten Reserve-Händler und einem qualifizierten Mechaniker durchgeführt werden.
- Seite 6 #2. 1 pcs #1. 1 pcs LENKERINHALT 1. 1x Einteilige Lenker- und Vorbau-Einheit 2. 1xTop Cap und Schraube #5. 2 pcs 3. 1x Abdeckung #3. 1 pcs 4. 1x Schraube #4. 1 pcs 5. 2x Schrauben 6. 7x Steuersatz-Spacer #6. 7 pcs 7.
- Seite 7 Aufprall ausgesetzt war (z. B. einem Sturz oder einem schweren Schlag), sollte er zur Überprüfung an einen autori- Lenkermontage sierten Reserve-Händler oder einen qualifizierten Mechan- • Schieben Sie die Lenker-/Vorbau-Einheit auf den Gabelschaft. iker zurückgeschickt oder sofort ausgetauscht werden, auch •...
- Seite 8 Rechts Rot: Rechts Grün: Bremszugverlegung Schaltzugverlegung hinten, Kettenblatt-Setup. Links Grün: Links Rot: Schaltzugverlegung vorne, 2-fach Bremszugverlegung. Kettenblatt-Setup SPEZIFIKATIONEN Material: Hochmodul-Carbonfaser Verfügbare Breiten: 380mm / 400mm / 420mm / 440mm (Mitte-Mitte) Vorbau-Längen: 90mm / 100mm / 110mm / 120mm Lenkerdurchmesser: 31.8mm integriert Klemmkompatibilität: 1-1/8”...
