Panasonic NN-K403B Serviceanleitung
Inhaltsverzeichnis
Quicklinks
Serviceanleitung
Technische
Daten
Netzspannung
Leistungsaufnahme
Ausgangsleistung
Frequenz
Zeitschaltung
Außenabmessungen
Garraumabmessungen
Gewicht
Panasonic
NN-K403B,
NN-K453B,
Panasonic
Anderungen
NN-K463B
NN-K493B
230 V Wechselstrom,
1.400
W • • • Mikrowelle
800 W (IEC-705).
Heater:
1.100
W
2.450
MHz
99 Min.
99 Sek.
510 x 370 x 306 mm (B x T x H)
330 x 330 x 200 mm (B x T x H)
18 kg
vorbehalten.
ORDER
NO.
MOP9309032C2
Mikrowellengerät
50 Hz
Mikrowelle
32
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic NN-K403B
Inhaltszusammenfassung für Panasonic NN-K403B

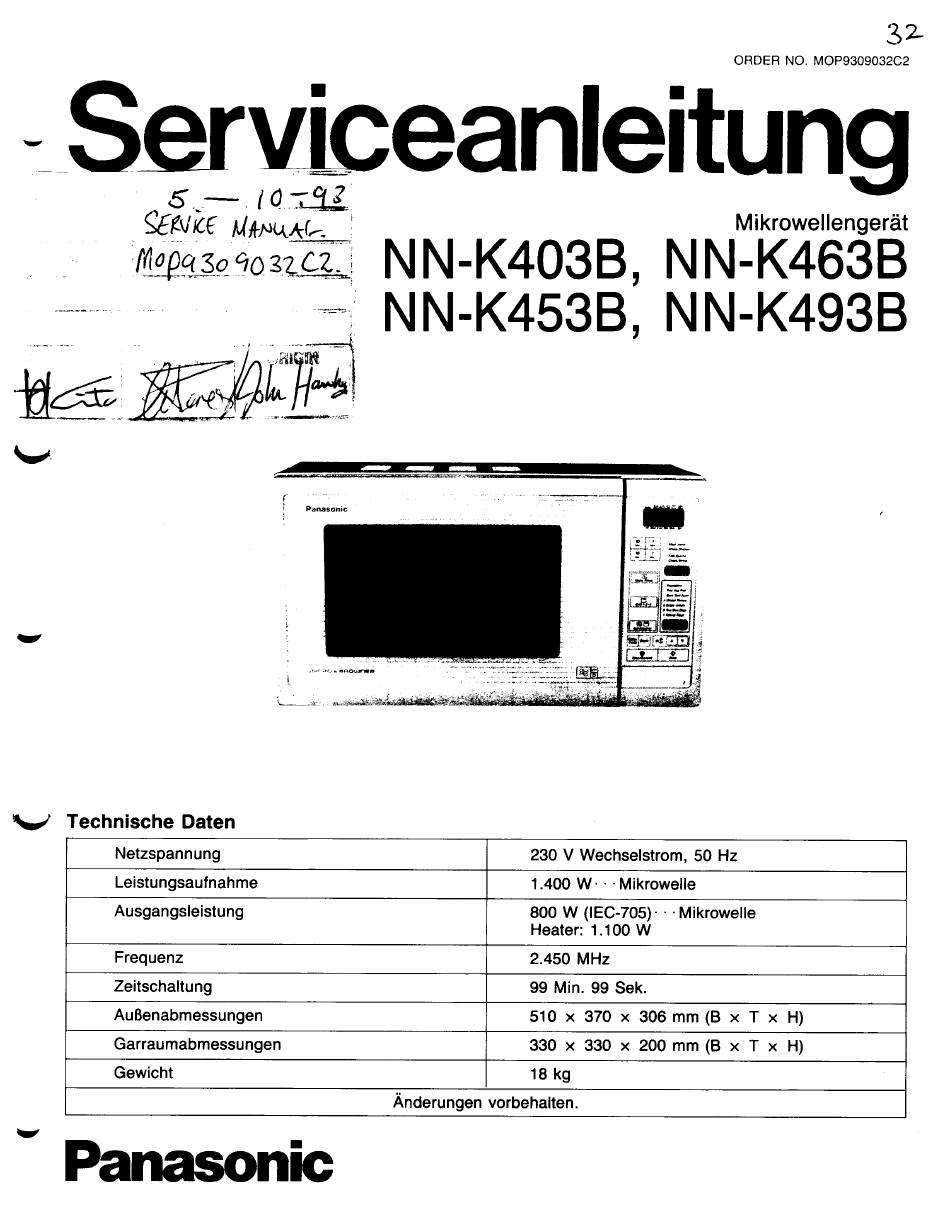

- Seite 1 ORDER MOP9309032C2 Serviceanleitung Mikrowellengerät NN-K403B, NN-K463B NN-K453B, NN-K493B Panasonic Technische Daten Netzspannung 230 V Wechselstrom, 50 Hz Leistungsaufnahme 1.400 W • • • Mikrowelle Ausgangsleistung 800 W (IEC-705). Mikrowelle Heater: 1.100 Frequenz 2.450 Zeitschaltung 99 Min. 99 Sek. Außenabmessungen 510 x 370 x 306 mm (B x T x H)
-
Seite 2: Übersicht
WARNUNG und Reparaturabeiten dürfen nur von geschulten Service-Technikern durchgeführt werden. Wartungs- INHALT (Seite) Übersicht der Besonderheiten Bedienungsfeld Betriebsverfahren Schaltbifd Beschreibung der Schaltvorgänge VorsichtsmaBnahmen bei Reparaturabeiten Ausbau Auswechseln von Teilen Prüfung der wichtigsten Bauteile Messungen und Justierungen Fehlersuchtabelle Explosionszeichung und Ersatzteilliste Digital Programmshaltung ÜBERSICHT DER BESONDERHEITEN... -
Seite 3: Bedienfeld
NN-K403, NN-K453 NN-K463, NN-K493 BEDIENUNGSFELD Schematische Ansicht Türöffner Durch Öffnen der Tür währenddes GarvorgangsWirdder Betrieb unterbrochen, das Programm bleibt erhalten. Wird die Tür wieder geschlossen, läuft der Garvorgang weiter Die Garraumbeleuchtung schaltet sich ein, wenn die Tür geöffnet wird. Sichtfenster Türsicherheitsverriegelungen Garraumbeleuchtung Glasdrehteller... -
Seite 4: Betriesverfahren Und Prüfung Der Digital-Programmschaltung
NN-K403, NN-K453 NN-K463, NN-K493 BETRIESVERFAHREN UND PRÜFUNG DER DIGITAL-PROGRAMMSCHALTUNG 1. Uhr Einstellen BEDIENUNG ANZEIGE BEDIENUNG ANZEGE Netzstecker in die Steckdose stecken. Nun die Starttaste drücken (1. stufe). Uhrtaste drücken. (2. Stufe) Uhrzeit (TOD) einstellen durch (2. stufe) Betätigen der entsprechen Eingabetasten. - Seite 5 NN-K403, NN-K453 NN-K463, NN-K493 4. Kombinationsbetrieb 5. Automatisches Gewichtsgaren BEDIENUNG ANZEIGE BEDIENUNG ANZEIGE Kombinationsprogramm durch dreim- Gewichtsautomatik Garen aliges drucken der Kombinationstaste drücken. einsteilen. Die Garzeit auf 30 Min. einsteilen. 1000 gr. durch drücken der Gewicht- seingabetaste einstellen. Die Starttaste drücken.
-
Seite 6: Wiring Diagram
NN-K403, NN-K453 NN-K463, NN-K493 SCHALTBILD SHORT SWITCH KurzschluBschalter SECONDARY LATCH SWITCH Sekundärslcherheitsschalter PRIMARY LATCH SWITCH Pnmärstcherheltsschchalter NOTE: Door is closed. THERMAL CUTOUT (MAG) sw_l Unit is not operated. Thermoschalter (Magnetron) GROUNDING Anmerkung: Die Tür Wird geschlossen. Das Gerät ist noch nicht im Betrieb. Erdung CHASSIS GROUND... -
Seite 7: Beschreibung
NN-K403, NN-K453 NN-K463, NN-K493 BESCHREIBUNG DER SCHALTVORGÄNGE 1. Regelung verschiedener Garleistungen Die Spule des Leistungsrelais I (RY. I) Wird bei jeder Einstellung Ein-/Ausschaltzeit Einstellung der Ausgangslei- (außer bei hoher Leistungsstufe) intermittierend von der digitalen Leistungsrelais I (RY. I) Garleistung stung Programmschaltung erregt. - Seite 8 NN-K403, NN-K453 NN-K463, NN-K493 4. Kombinationsbetrieb Kombination- Heizung Mikrowell (RY 1) Es gibt 4 Kombinations-Betriebsarten, bei denen die Grill-stufen Ein (Sek) Aus (Sek) Ein (Sek) Aus (Sek) 1-4 und Mikrowellenleistung gewählt werden können. Die DPC steuert das Relais RY4 an, wie in der Abbildung gezeigt ANMERKUNG 1: Nach...
-
Seite 9: Vorslchtsmaßnahmen
NN-K403, NN-K453 NN-K463, NN-K493 VORSlCHTSMAßNAHMEN REPARATURARBEITEN 1m Gegensatz zu vielen anderen Geräten treten im Mikrowellengerät hohe Spannungen und hohe Ströme auf. 1m normalen Betrieb ergeben sich hierdurch keine Gefahren, jedoch Reparaturarbeiten größte Vorsicht geboten! VORSICHT Bei Arbeiten am Magnetron Oder in dessen Nähe sollte die Armbanduhr abgelegt werden. - Seite 10 Scharniere korrekt sicher installiert wurden. 7. Die zum Anschluss dieses Gerätes verwendete Spezial- Anschlussleitung darf durch qualifiziertes Servicepersonal unter Verwendung einer Spezialleitung, "Panasonic' '-Kundendienst (siehe Kundendienstliste) bezogen werden kann, ersetzt werden. Bei der Reparatur sind die VDE-Vorschriften zu beachten. -10-...
- Seite 11 NN-K403, NN-K453 NN-K463, NN-K493 AUSBAU AUSWECHSELN TEILEN 1. Auswechseln des Magnetrons Lufirichter Magnetron Thermoschalter VORSICHT Bei Arbeiten am Magnetron Oder in dessen Nähe sollte die Armbanduhr stets abgelegt werden. (A) Den Hochspannungskondensator entladen (B) Die 1 Schrauben endernen. die das Thermoschalter Aufsatz Platte halten.
- Seite 12 NN-K403, NN-K453 NN-K463, NN-K493 4. Auswechseln Ventilatormotors (A) Alle Verbindungskabel vom Ventilatormotor, dem Störschultzfilter und des Hochspannungskondensators abtrennen. (B) Den Störschutzfilter aus der Blendenanordung entfernen. (C) Die 5 Schrauben abnehmen, die den Ventilatormotor und die Befestigungsanordnung halten und beides zusammen aus dem Herd herausziehen.
- Seite 13 NN-K403, NN-K453 NN-K463, NN-K493 6. Auswechseln DrehtellermMotors (A) Das Gerät auf die Oberseite legen, wie Abbildung zeigt. (B) Die Punkte Deckels für Drehtellermotor, Abbildung gezeigt, einer Drahtschelle durchschneiden, danach Deckel abnehmen. Anmerkung: Nach Entfermen Deckelss, stellen Sie bitte sicher, dad die geschnettenen Teile richtig entgratet und nach innen abgebogen...
-
Seite 14: Der Wichtigsten
NN-K403, NN-K453 NN-K463, NN-K493 PRÜFUNG DER WICHTIGSTEN BAUTEILE VORSICHT Anschiusse 1. Während eines Garvorgangs sind SCALE Anschlüssen Hochspannungstrafos sehr hohe Spannungen vorhanden. 2. Es weder erforderlich noch ratsam, Volt- messungen Hochspannungsteil durch- Anschlüsse zuführen. OQ-3Q 3. Vor allen Servicearbeiten zunächst Netz- stecker ziehen... -
Seite 15: Temperatursensor
NN-K403, NN-K453 NN-K463, NN-K493 6. Sicherungsdiode (A) Die Sicherungsdiodenvorrichtung vom Stromkreis trennen, hierzu die Zuleitungen lösen. (B) Den Widerstand quer über die Sicherungsdioden-Anschlüsse mes- sen, hierbei das Ohmmeter auf den höchsten Widerstandsbereich einstellen. Die Zuleitungen des MeBgerätes umgekehrt anlegen nochmals Widerstand ablesen. - Seite 16 NN-K403, NN-K453 NN-K463, NN-K493 MESSUNGEN JUSTIERUNGEN 1. Justierung des Primärsicherheitsschalter, Schalter Sekundärsicherheitsschalter, und des Kurzschluß-schalters. (A) Den primärsicherheitsschalter, den Sekundärsicherheitsschalter Kurzschlußschalter am Schließblech kpl. gemäß Abbildung befestigen. Betätigungshebel ANMERKUNG: Hierbei sind keine besonderen Vorschriften beachten. (B) Bei der Montage des Schließbleches kpl an das Gerät Wird das SchlieBbIech kpl gemäB Abbildung in Pfeilrichtung verschoben und so angepaBt, daB die Tür kein Spiel hat...
- Seite 17 NN-K403, NN-K453 NN-K463, NN-K493 FEHLERSUCHTABELLE Vorsicht 1. Als Erstes is die Erdung zu prüfen. 2. Außerste Vorsicht hinsichtlich der Hochspannung! 3. Hochspannungskondensator entladen. 4. Für Durchgangsprüfungen an Tansformatorspulen Oder Schaltern ist von diesen Bauteilen zunächst eine Leitung abzutrennen. Für die Messung den Netzstecker ziehen.
- Seite 18 NN-K403, NN-K453 NN-K463, NN-K493 (Fehler 2) Sicherung ist defekt ABHILFE URSACHE SYMPTOM Kurzschluß im Kabelbaum 8A Sicherung ist defekt. -z.¯KurzschTuBim Kondensator H.V. Diode Schutzdiode emeuem. KurzschluB in der Diode • Anmerkypgl-— Magnetron und die Schutzdiode emeuem. Defektes Magnetron * AnmerkUngh— KurzschluB im Hochspannungstrafo Hochspannungstrafo und die Schutzdiode...
- Seite 19 NN-K403, NN-K453 NN-K463, NN-K493 (FEHLER 4) Prüfung der Digital-Programmschaltung URSACHE PROFEN SYMPTOM SCHRITT ABHILEF BERICHTIGUNG Beim ersten Netzanschluß keine Sekundärspannung Nieders- Anormal Niederspannung- Anzeige. stransformator (L V.T Normal Schritt Spannung am ICl Pin ZDI. Normal Schritt Spannung am ICI Pin 36 Anormal Normal IC.1.CX1.Display...
- Seite 20 (±'-023...
-
Seite 21: Undzubehör (Packing Andaccessories)
TÜR KPL. (DOORASSEMBLY) BEDIENPLATTE KPL. (ESCUTCHEON BASE ASSEMBLY) VERPACKUN UNDZUBEHÖR (PACKING ANDACCESSORIES) VERDRAHTUNGSMATERIAL (WIRING MATERIAL) Garraum wand Zum Verpacken durchleiten Magnetron Formtell f. Glaspl, Verpackung Glaspl. Vorderansicht In den Diode An Chassis Garraum legen Hochspannungs- Kondensator p 12 Ring f. Rolle kpl Schutz diode Hochspannungstrafo... -
Seite 22: Ersatzteilliste
E3ØB585CAP Cushion rubber Kissen * 05 E30184650AP Turschlo BA DoorkeyA E10016S20GP Grundplatte Base E30855750GP Tür C Dmr C • 17 EIIOD6520GP Outerpanel NN-K403B/K4638 XT8ANE3+68Z Schraube NN-K4033 EIIOD6520HGP Aubenwand Outerpanel NN.K463B E200A7510GP Garraum XTABANE3+8BC Schraube NN.K4533 NN-K4933 • 19 E400A4760JP Ventilator rndor... -
Seite 23: Verpackung
TELE-LISTE FÜR MIKROWELLEN EINBAURAHMEN (PACKING AND ACCESSORIES) (PARTS LIST FOR MICROWAVE OVEN TRIM KITS) Pos. EXPLOSIONSZEICHNUNG BestelRt. Bzchrdbunq Degriptbn Benertum E01027510GP Umkarton Carton box NN-K403B E01027510HGP Carton box Umkarton NN-K453B E01027520GP Carton box Umkartm NN-K463B E01027S20HGP Umkartm Calon box NN-K493B... -
Seite 24: Programmshaltung
NN-K403, NN-K453 NN-K463, NN-K493 DIGITAL PROGRAMMSHALTUNG SCHALTBILD STABILIZED CONTROL CIRCUIT 2000 2SC20C6 S.6ES3 ; VASS 3_ 6ES2 KGN8 3002 MODEL NO JPR2 NN-K402JK4S2 OPEN NN-K462JK492 Waveform Pin NO, 20"S 0.29.s 5.sv 4.sv OSC IN BUZZER CIRCUIT 20mS MA 19 6 -2SV - 20V -25V... - Seite 25 NN-K403, NN-K453 NN-K463, NN-K493 r 19 0Nl_Y R 30 DOOR c:RCuN R -82 POWER '991 MEMBRANE KEY BOARD ST ART Grill 10 Min Down Clock 1 Min A. cor 10 sek Power Sand stop W. Def. 1 Sek Combi @S-751GPG - 25 -...
- Seite 26 NN-K403, NN-K453 NN-K463, NN-K493 DIGITAL PROGRAMMSHALTUNG NN-K403B, NN-K453B ERSATZTEILLISTE Besteli-Nr. Beschreibung Bemerkung Pos. Bestell-Nr. Beschreibung S.T. Bemerkunq AEFB22EP2002 Buzzer 2,OkhZ R7,31, ERDS2TJ301T Carbon film resistor 3009, 1/4W.5% Electrolytic capacitor IOOOpF,/35V/ - 20% 32.40, ECEAIVU102E ECEAIHUIOIB Electrolytic capacitor 100gF/50V/-20% +20% R17,...
- Seite 27 NN-K403, NN-K453 NN-K463, NN-K493 DIGITAL PROGRAMMSHALTUNG NN-K463B, NN-K493B ERSATZTEILLISTE pos. Bestell-Nr. Beschreibung Bemerkung Beschreibung Bemerkung Bestell•Nr. AEFB22EP2002 Buzzer R7,31, ERDS2TJ301T 2.Ckhz Carbon fiim resistor 3000, Electrolytic capacitor ECEAIVU102E 1OOOpF ,/35V1- 32,40, +20% ECEAIHUIOIB Electrolytic capacitor IOOgF/50V/-20% +20% R17, ERDS2TJ104T Carbon film resistor I OOKQ, 19,28...
- Seite 28 S-751 Printed in U.K.
