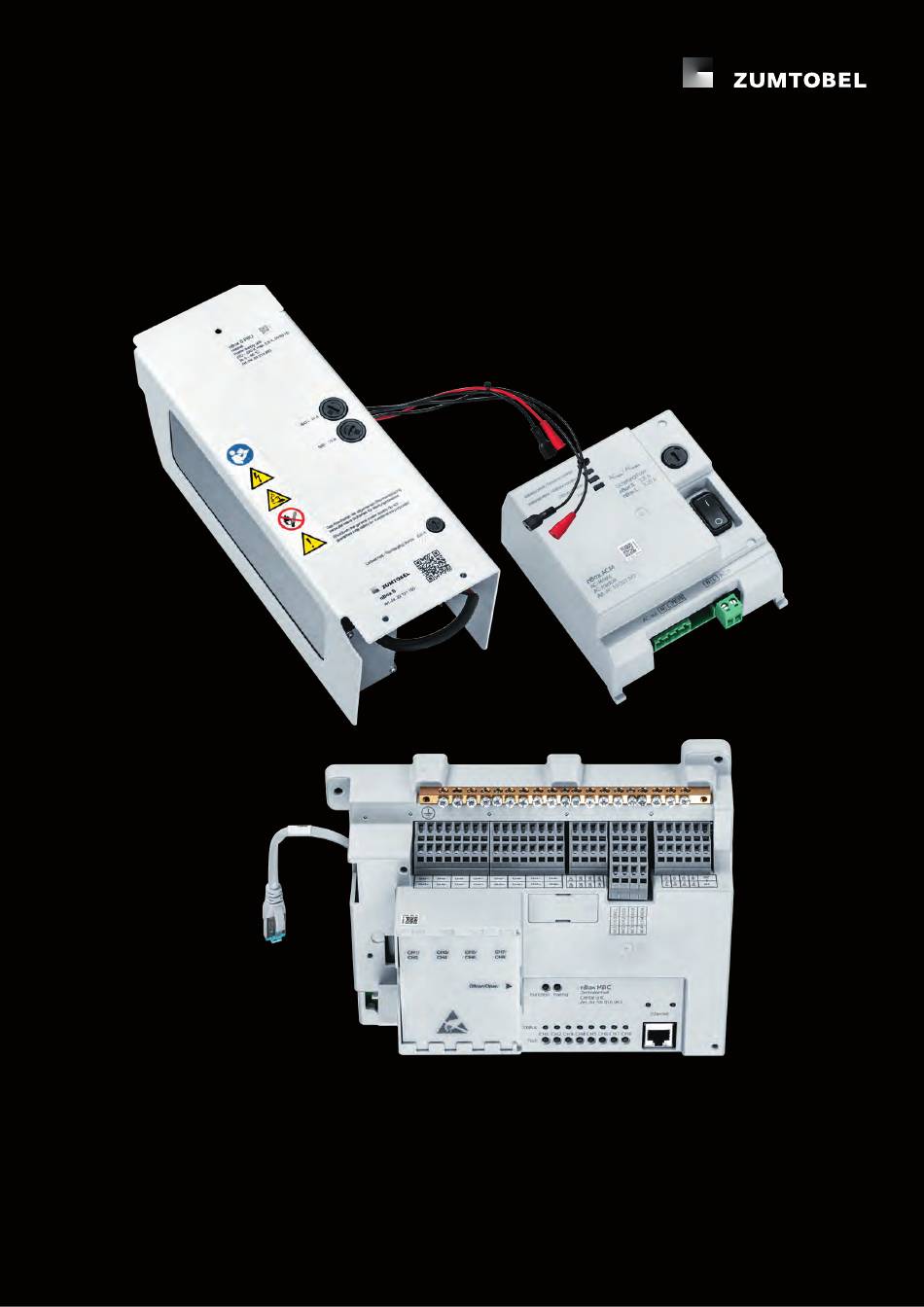

- Seite 1 N B OX E R S A T Z T E I L T A U S C H A N L E I T U N G...
- Seite 2 Rechtliche Hinweise Copyright Copyright © Zumtobel Lighting GmbH All rights reserved. Hersteller Zumtobel Lighting GmbH Schweizer Strasse 30 6851 Dornbirn AUSTRIA Tel. +43-(0)5572-390-0 Fax +43-(0)5572-22826 info@zumtobel.info www.zumtobel.com Schriftnummer nBox, Ersatzteile tauschen 2.0 | 12.2023 | de...
- Seite 3 Inhaltsverzeichnis nBox ACM tauschen ..........................3 nBox PSU tauschen ..........................5 nBox MBC tauschen ..........................8 nBox, Ersatzteile tauschen 2.0 | 12.2023 | de...
- Seite 4 · Bauseitige Netzsicherung öffnen. Hinweis Falls möglich, vor dem Tausch eine Datensicherung der nBox über die nBox-App erstellen, um die Anlage mit all ihren Einstellungen nach dem Tausch wiederherzustellen. 1. Schraube (Torx) lösen. nBox, Ersatzteile tauschen 2.0 | 12.2023 | de...
- Seite 5 4. Stecker (Spannungsversorgung) und Kabel zur Batterie- Ladeeinheit an der Unterseite des nBox ACM trennen. Das neue nBox ACM in umgekehrter Reihenfolge wieder einbauen. 5. nBox ACM an der nBox anbringen und mit Schraube (Torx) sichern. Hinweis Bei Verwendung eines Drehmomentschlüssels ist zu beachten, dass das Drehmoment 2,9 Nm nicht übersteigt, da die Halterung ansonsten brechen kann.
- Seite 6 · Bauseitige Netzsicherung öffnen. Hinweis Falls möglich, vor dem Tausch eine Datensicherung der nBox über die nBox-App erstellen, um die Anlage mit all ihren Einstellungen nach dem Tausch wiederherzustellen. 1. Schraube (Torx) lösen. nBox, Ersatzteile tauschen 2.0 | 12.2023 | de...
- Seite 7 4. Stecker (Spannungsversorgung) und Kabel zur Batterie- Ladeeinheit an der Unterseite des nBox ACM trennen. 5. 3 Schrauben (Torx) lösen und nBox PSU nach vorne bewegen, bis die Anschlüsse an der Oberseite frei zugänglich sind. 6. Kabel an der nBox MBC lösen.
- Seite 8 3. Bauseitige Netzsicherung schließen. 4. Softwareversionen überprüfen. 5. Bei der nBox L Hauptschalter ausschalten und mindestens 60 Sekunden warten, damit die neue nBox PSU den Ladestrom für die 2 Batterien abgleichen kann. Danach wieder einschalten. 6. Funktionstest starten damit die korrekte Kalibrierung der nBox PSU überprüft wird.
- Seite 9 · Bauseitige Netzsicherung öffnen. Hinweis Falls möglich, vor dem Tausch eine Datensicherung der nBox über die nBox-App erstellen, um die Anlage mit all ihren Einstellungen nach dem Tausch wiederherzustellen. 1. Schraube (Torx) lösen. nBox, Ersatzteile tauschen 2.0 | 12.2023 | de...
- Seite 10 (Wir empfehlen die bestehende Verdrahtung zu dokumentieren, um beim Wiedereinbau die ursprüngliche Verdrahtung wiederherstellen zu können.) 12. nBox OCM ELP entfernen und in die neue nBox MBC stecken. (Nur am markierten Bereich anfassen.) 13. 4 Schrauben (Torx) lösen und nBox MBC entfernen.
- Seite 11 Bei Verwendung eines Drehmomentschlüssels ist zu beachten, dass das Drehmoment 2,9 Nm nicht übersteigt, da die Halterung ansonsten brechen kann. Hinweis Nach Abschluss des Ersatzteiltausches die nBox kontrolliert hochfahren: 1. Batterien einsetzen und anschließen. 2. Batteriesicherungen wieder einsetzen. 3. Bauseitige Netzsicherung schließen.
- Seite 12 DE 12/2023 © Zumtobel Lighting GmbH...
