Calira LG 427-DS Betriebsanleitung
Ladeautomat
Verwandte Anleitungen für Calira LG 427-DS
Inhaltszusammenfassung für Calira LG 427-DS

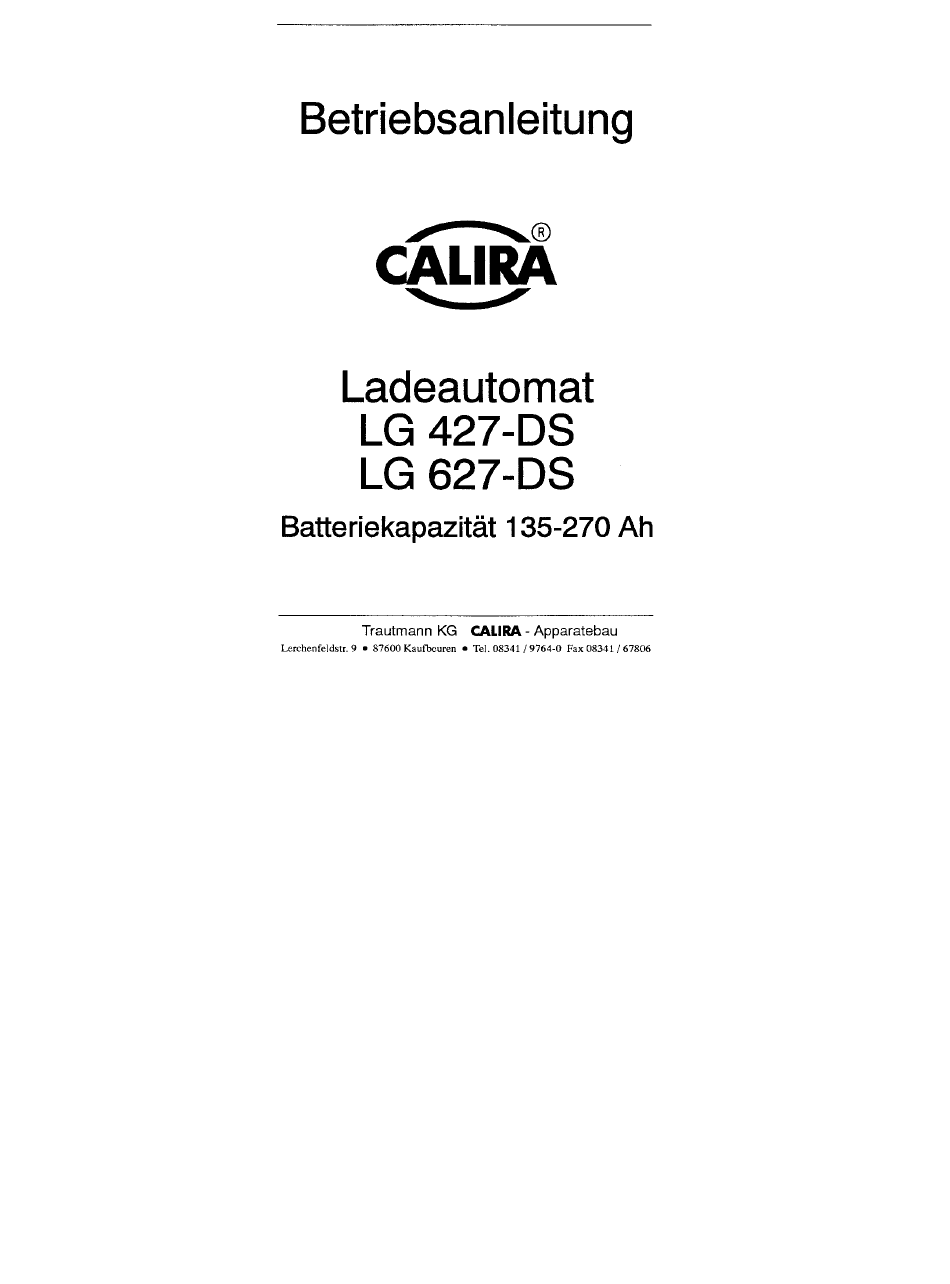

- Seite 1 Betriebsanleitung CALM Ladeautomat LG 427-DS LG 627-DS Batteriekapazität 135-270 Ah Trautmann - Apparatebau Lerchenfeldstr. 9 • 87600 Kaunwuren • Tel. 08341 / 9764-0 Fax 08341 / 67806...
- Seite 2 DatenLG 427-DS Technischc LG627-DS l*dckcnnlinie Abmessungcn/Gewicht Montage Aufstellen Atwchluß LG 427-DS Anschlußplan LG 427-DS Anschluß LG 627-DS Anschlußplan LG 627-DS Inbetriebnahme Zubebör Maßnahmenbei Störungen ... . Wartun5hinweisc [nstandsetzung . Garantie .
- Seite 3 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Allgemeine Sicherheitshinweise Aufmerksam lesen! Achtung! Beim Gebrauchvon elektrischen GerätenSind zum Schutz vor elektriscbem Schlag Verletzung und Brandgcrabr folgende grundsätzliche Sicherheits- maßnahmen zu beachten. I-Nsen und beachten Sie diese Hinweise bevor Sie das Gerät benutzen.
- Seite 4 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Verwendungszweck Ladeautomat dient ausschließlich Laden von Bleiakkumulatoren mit 12 Volt, bestehcnd aus 6 Ein7el- zellen (Z.B.Autobatterie), mit einer Kapazität von 135Ah bis 270Ah (Amperestundcn).Er ist universcll eimsctzlnr und für Dauerbetriebausgelegt.Dasbevorzugte Einsatz- gebiet des Ladeautomatsind Gelbattcrien.
- Seite 5 Betriebsanleitung Ladeautomat LG 427-DS 1 LG 627-DS Beschreibung 1>-r Ladeautomat ist ein Produkt modernster Schaltnetz- teiltechnik. Diese Technik ermöglicht hohe Leistung bei geringem Gcwicht und Heinen Abmessungen. Durch Vcrwendung hochwertigcr Elektronik arbeitet ernahezu ohne Verlustleistung. Das automatische l*den erfolgt schonend und ohne schädliches...
- Seite 6 Bild I. Anschlüsse LG 427-DS Netzanschlußfür Kaltgeritestccker. Minus-Albchluß (schwarz) fiir Batterie. Plus-Anschluß (rot) für Batterie. Anschluß iiir Meßleitung B+ an Batterie. Anschluß für Fernbedienung. Trautmann KG CALIRA - Apparatebau Lerchenfeldstr.9 • 87600Kauibeuren • Tel. 08341 /9764-0 Fax 08341 / 67806...
- Seite 7 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Anschlüsse und Bedienelemente LG 627-DS Ladeautomat 627-DC 3attwBae Bild 1.2: Anschliisse und Bedienelemente LG 627•DS Minus-Ale;chluß (schwarz) fiir Batterie und Batterie Nclzanschluß fur Kaltgcrätestccker. Plus-Anschluß (rot) für Batterie I (Starter-batterie). Plus-Anschluß (rot) für Batterie II (V ersorgungsbatterie).
- Seite 8 Betriebsanleitung CALIRA Ladeautomat LG 427-DS / LG 627-DS Ladevorgang Versorgungsbatterie (Batterie II) Der L*deautomat besitzt einen erektronischen Verpo- 427-DS Nur wenndie Batterie richtiga ngeschlossen 627-DS ist und eine Mindestspannung von 2 Volt anliegt, Wird der Ladestromfreigegeben.Während des Wird die Batteriespannungständig über die Meßleitung überwacht.
- Seite 9 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Technische Daten LG 427-DS Stromvetsorgung: Wechselspannung195 V - 250 V / 50 Hz, cinphasig Ladestrom max. 27 A, arithmctischcr Mittelwcrt, elek- Ausganystrom: tronisch geregelt entsprcchcnddcr I*dekennlinic IUOU (Lades trom) Gleichspannung12 Ausgangsspa nnung: Ladevorgang:...
- Seite 10 Betriebsanleitung CALI Ladeautomat LG 427-DS / LG 627-DS Technische Daten 627-DS Wechselspannung195V - 250 V / 50 Hz, einphasig Stromversorgung: Ausga ngstrom: Lidestrom max. 27 A, arithmetischer Mittelwert, elek- tronisch geregeltentsprechendder Ladekennlinie IUOU. (Batterie 11) Ab 14 V crfolgt die Parallelschaltung mit Batterie II.
- Seite 11 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Technische Daten LG 427-DS und LG 627-DS Ladekennlinie 14,4 13,8 t(h) Zeit Ladestrom Batteriespannung Bild 2: Lndekenntinic (prinzip;eller Verlaut) Abmessungen /Gewicht Gehi use: Aluminium, schwar7Jrotlackiert, bclüftet LängcBrcite/Höhe: 320/210/90 mm (040/173/90 mm siehe Bild 3)
- Seite 12 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Aufstellen Den im Umkarton befindlichen Beipack (Zubebör) ent- 1. Schritt nehmen. Bcipack auf Vollständigkeit prüfen 2. Schritt - 4 Berestigungsschrauben mit - 6 Kabelscbuhc(nur LG 627-DS) (nur LG 627-DS) - 1 Streifensicherung 40 A (nur LG 627-DS) - 1 Artschlußkabcl 230 Volt, Linge 1 m...
- Seite 13 Betriebsanleitung uLlRA Ladeautomat LG 427-DS / LG 627-DS Achten sie darauf, daß die Liiftun5schlitze frei bleiben! Wichtig der Mindestabstand soll rundum 100mm betragen! Unzureichende B elüftungkannzurÜlyrhitzungdesGe- rites führen! Anmerkung Der leiseLifter arbeitet einer Gehäusetemperatur v on 50'C und darüber. In dcr urunittelbaren Nähc von Schlaf-...
- Seite 14 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Anschluß 427-DS 1. Schritt Verbinden Sie dasLadegerätgemäßAnschlußplan (siehe Bild 4.1) mit der Batterie. Verwenden Sie hierzu die mitgelieferten I-Ritungen. Ladestromleitung schwarz (6 mm ) an - und Minuslk)l der Batterie. Ladestromleitung rot (6 mm2) a n+ undPluspol der Ba tterie.
- Seite 15 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS nahe am + POI der Batterie anbHngen! Ladeautomat 427-DS Batterie 12 V Bild 4.1: LG 427-DS * Sicherung bei Lßitun»längen > 1m erforderlich. Trautmann CALM - Apparatebau Lerchenfeldstr. 9 • 87600 Kaufbeuren • Tel. 08341 / 9764-0...
- Seite 16 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Anschluß 627.DS Verbinden Siedas IAIegerät gemäßAnschlußplan (siehe i. Schritt Bild 4.2) mit der Batterie II Ver- wendcn Sie hierzu die mitgclieferten Iaitungen. Ladestromleitung schwarz (6nun2) a n- undMinuspol der Batterie. Ladestrotnlcitung rot (6 mm2) a n+ undPluspol der Batterie.
- Seite 17 Betriebsanleitung cæB Ladeautomat LG 427-DS / LG 627-DS 3. Schritt Falls Sie cine Fernbedienung Verwenden, stecken Sie dieseam 4-poligen Fernbedienungsanschluß an. 4. Schritt SchließenSie dasNetzkalRl an die Netzverteilung Ihres Reiscmobils, Wohnwagens Oder Bootes an. Grün/gelbe Leitung an Schutzerde! 5. Schritt Prüfen...
- Seite 18 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Inbetriebnahme Der I*dcautomat ist in Betrieb sobald die Nctzvcrbin- dung hergesteiltist. Vor dem Unterbrechen Oder Schließen von Glcichstrom- verbindungcn, Z.B. Ladcstromkabcl an der Batterie, ist das Gerät netzseitig abzuschalten.Netzstecker ziehen. Laden einer Batterie Wird geladen, obwohl die Batterie einen Zellenschluß...
- Seite 19 Betriebsanleitung CALIu Ladeautomat LG 427-DS / LG 627-DS Zubehör: Anschlußkabel 230 Volt, Länge 1 m. Ladestromkabel,Linge 1 m Streifensicherung40 A mit Hatter (nurLG627-DS) Befestigu uben Kabelschuhe(nur LG 627-DS) Betriebsanlcitung Sonderzubehör: Ladekontrolltaster auf Frontplatte. Best.Nr. HIO 012 0043 00 Batterieschnellverbinder "Quick Power".
- Seite 20 Betriebsanleitung Ladeautomat LG 427-DS / LG 627-DS Wartungshinweise Bei sulfaticrter Batterie steigt die Batteriespannungsehr schnell bis schlagartig an. In einem solchen Fall schaltet das Gerät im schnellen Wechsel ein und aus. Der L*devorgang kann durch Anschluß eines Digital- voltmeters an den Batterieklcmmen überpriift werden.
- Seite 21 Reparatur-Rücksendeschein Wichtig! Eine Garantiereparatur kann nur gewährt werden, wenn der Kaufbeleg beiliegt. Gerätebezeichnung Kaufdatum: Kurze Fehlerbeschreibung Absender Name StraBe Telefon CALIRA-Apparatebau Trautmann - Kundendienstabteilung Lerchenfeldstraße 87600 Kaufbeuren...
