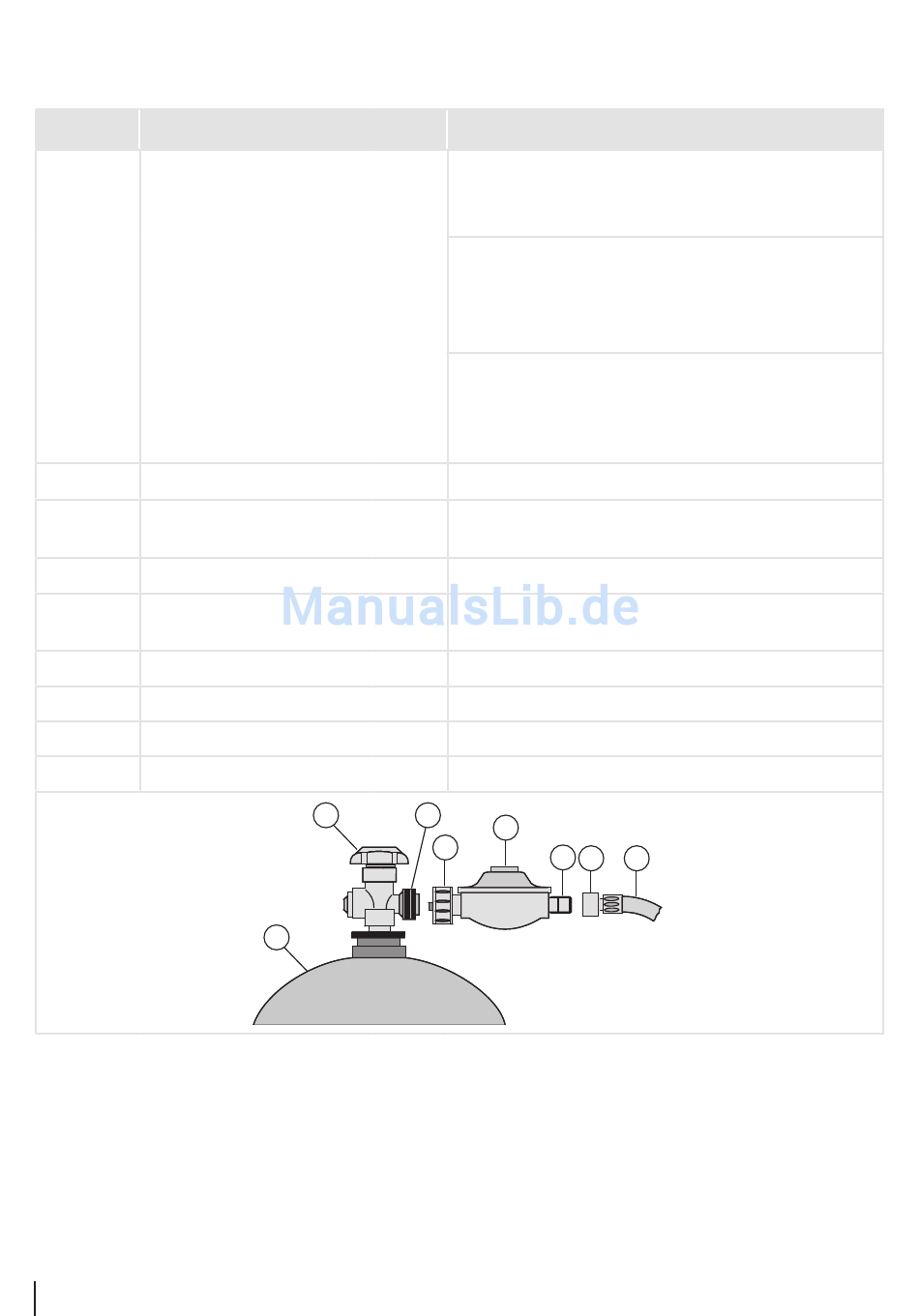

Bedienelemente
Pos.
Bezeichnung
A
Flammenregler
G0
Gasflasche
G1
Flaschenventil
G2
Flaschenventilgewinde
G3
Überwurfmutter Druckminderer
G4
Druckminderer
G5
Anschlussgewinde Druckminderer
G6
Überwurfmutter
G7
Gasschlauch
Funktion
Bei geöffnetem Flaschenventil (G1) und linken Flammenregler (A) strömt Gas durch den Gasschlauch (G7) und das Einstell-
glied in den linken Brenner (7). Ein Piezo-Zünder erzeugt einen Funken, der das Gas entzündet.
Bei geöffnetem rechten Flammenregler (A) strömt Gas in den rechten Brenner (7) und wird durch die Gasflamme am linken
Brenner (7) entzündet.
Die Gasflammen erhitzen das darüber liegende Grillrost (15) und die Grillplatte (5) mit dem Grillgut. Über die Flammenreg-
ler (A) kann die Wärmeleistung für das Grillrost und die Grillplatte reguliert werden.
8 GRILLCHEF
links Linken Brenner (7) zünden.
mitte Mittleren Brenner (7) zünden (linker Brenner muss entzün-
rechts Rechten Brenner (7) zünden (mittlerer Brenner muss entzün-
G1
G2
G3
G0
Funktion
Nach Zündung Wärmezufuhr für linken Brenner einstellen.
det sein).
Nach Zündung Wärmezufuhr für mittleren Brenner einstel-
len.
det sein).
Nach Zündung Wärmezufuhr für rechten Brenner einstellen.
Brennmittel-Behälter
Trennende Schutzeinrichtung; Gasflasche öffnen (links dre-
hen) und schließen (rechts drehen).
Verbindung Gasflasche - Druckminderer
Gasflasche anschließen (links drehen) und abklemmen
(rechts drehen).
Gasdruck reduzieren.
Verbindung Druckminderer - Gasschlauch
Verbindung Druckminderer - Gasschlauch
Gas zum Brenner leiten.
G4
G5 G6
G7
