V
:
12739i
ersion
de
s
:
#072-2012
tand
a
:
09/12
usgabe
er
k

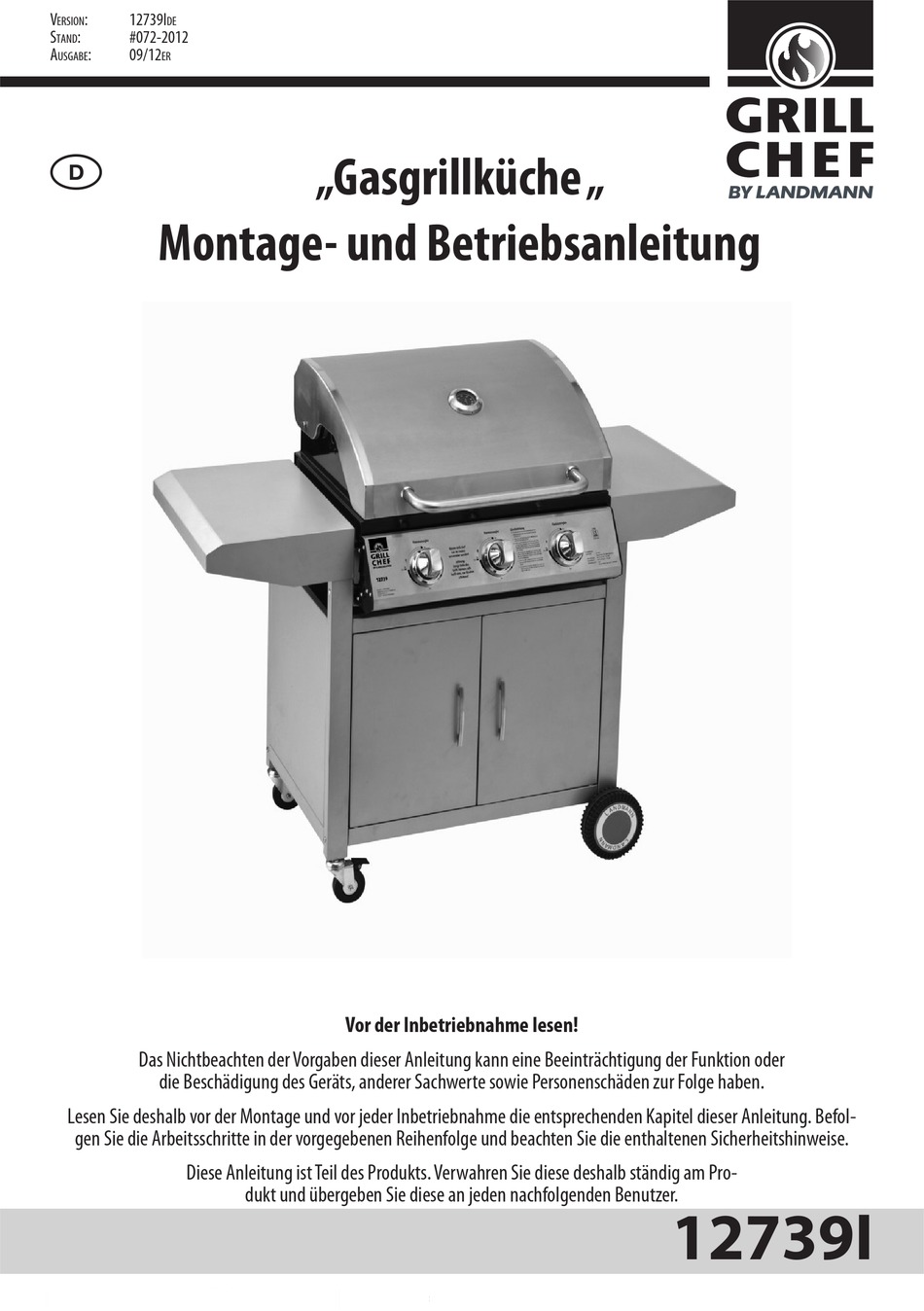

Montage- und Betriebsanleitung
Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder
die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben.
Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol-
gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am Pro-

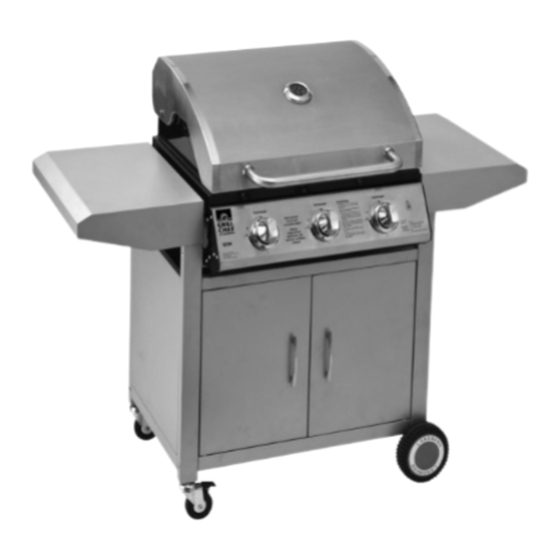

„Gasgrillküche „
Vor der Inbetriebnahme lesen!
dukt und übergeben Sie diese an jeden nachfolgenden Benutzer.
12739I
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grill Chef Gasgrillküche
Inhaltszusammenfassung für Grill Chef Gasgrillküche
- Seite 1 12739i ersion #072-2012 tand 09/12 usgabe „Gasgrillküche „ Montage- und Betriebsanleitung Vor der Inbetriebnahme lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben. Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol- gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ............................3 Lieferumfang ..............................4 Schraubenbeutel ..........................4 Explosionszeichnung ...........................5 Bedienelemente............................6 Funktion ..............................6 Verwendung ...............................7 Gewährleistung und Haftungsausschluss ....................7 Sicherheitshinweise ............................8 Definition der verwendeten Hinweise ....................8 Gefahr „Heiße Oberflächen und Teile“ ....................9 Gefahr „Gas entzündet sich leicht“ ......................10 Gefahr „Gas verdrängt Sauerstoff“ ......................11 Montage ..............................12 Montage durchführen ..........................13 Gasflasche anschließen und abklemmen ....................20... -
Seite 3: Technische Daten
Technische Daten Zulassungen TÜV Prüfnummer - 1008, Pin/Nr. 1008 CM 2533 Grill Gerätekategorie nach DIN EN 498 3B/P Gesamtgewicht ca. 38 kg Abmessungen (L x H x B) ca. 1280 x 1045 x 560 mm Grillfläche (L x B) 2 x ca. 454 x 295 mm Gassystem Wärmeleistung 10,5 kW... -
Seite 4: Lieferumfang
Lieferumfang Pos*. Anz. Bezeichnung Pos.* Anz. Bezeichnung Deckel arretierendes Laufrad Warmhalterost Türgriff Grillrost Radachse Flammenabdeckung Brenner Radkappe Grilleinheit (vormontiert) Magnet Seitentisch Fettauffangblech Stative Rückwand Seitenwand vordere Querstrebe Tür Türachse untere Ablage Schraubenbeutel M4x6 Ø4 M6x70 M6x10 M4x10 Ø6 Ø8 M3x10 4 GRILLCHEF... -
Seite 5: Explosionszeichnung
Explosionszeichnung GRILLCHEF... -
Seite 6: Bedienelemente
Bedienelemente Pos. Bezeichnung Funktion Flammenregler Brenner zum Zünden mit Gas füllen (drücken, auf „große Flamme drehen“ und gedrückt halten) Nach Zündung die Wärmezufuhr für die Brennerseiten ein- stellen (drehen). Gasflasche Brennmittel-Behälter Flaschenventil Trennende Schutzeinrichtung; Gasflasche öffnen (links dre- hen) und schließen (rechts drehen). Flaschenventilgewinde Verbindung Gasflasche - Druckminderer Überwurfmutter Druckminderer... -
Seite 7: Verwendung
Verwendung Bestimmungsgemäße Verwendung Der Grill ist ein Gas-Grillgerät zur Verwendung im Freien. Er wird bestimmungsgemäß verwendet, wenn er ausschließlich für die Zubereitung von grillbaren Speisen eingesetzt wird und dabei alle Vorgaben dieser Anleitung eingehalten werden. Nur für den privaten Gebrauch! Nicht bestimmungsgemäße Verwendung Eine andere oder darüber hinausgehende Verwendung ist nicht zulässig. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Definition der verwendeten Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Anleitung folgende Piktogramme und Signal- wörter verwendet: Sicherheitshinweise Piktogramm und Signalwort Hinweis auf ..eine mögliche Gefahr, die schwere Personen- oder Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. -
Seite 9: Gefahr „Heiße Oberflächen Und Teile
Gefahr „Heiße Oberflächen und Teile“ Während des Betriebs werden einige Teile des Grills sehr heiß, insbesondere in der Nähe der Feuerschüssel. Mögliche Folgen: • Schwere Verbrennungen beim Berühren von Teilen in der Nähe der Feuerschüssel. • Feuer oder Schwelbrand, wenn sich brennbare Materialien oder Stoffe in der Nähe des Grills befinden. -
Seite 10: Gefahr „Gas Entzündet Sich Leicht
Gefahr „Gas entzündet sich leicht“ Flüssiggas ist sehr leicht entzündlich und verbrennt explosionsartig. Mögliche Folgen: • Schwere Personen- oder Sachschäden, wenn sich ausströmendes Gas unkontrolliert entzündet. Schutzmaßnahmen: • Grill nur im Freien und bei guter Belüftung benutzen. • Gasflasche und Gasleitung vor direktem Sonnenlicht und anderen Wärmequellen (max. 50°C) schützen. -
Seite 11: Gefahr „Gas Verdrängt Sauerstoff
Gefahr „Gas verdrängt Sauerstoff“ Flüssiggas ist schwerer als Sauerstoff. Es lagert sich daher am Boden ab und verdrängt dort den Sauerstoff. Mögliche Folgen: • Erstickung in Folge von Sauerstoffmangel, wenn sich eine entsprechende Gaskonzent- ration bildet. Schutzmaßnahmen: • Grill nur im Freien, bei guter Belüftung und oberhalb der Erdgleiche (d. h. nicht in Vertie- fungen unterhalb des Erdniveaus) benutzen. -
Seite 12: Montage
Montage Bevor Sie beginnen Damit Sie schnell und erfolgreich Ihren Grill montieren, hier ein paar Hinweise: • Kontrollieren Sie den Lieferumfang und legen Sie die Einzelteile übersichtlich auf einem leeren Tisch ab (kleinere tech- nische Änderungen, z. B. in Bezug auf den Inhalt des Kleinteilbeutels, behalten wir uns vor). Sollte trotz sorgfältiger Kontrolle im Werk etwas fehlen, kontaktieren Sie unseren Kundendienst (siehe letzte Seite). -
Seite 13: Montage Durchführen
Montage durchführen Montageschritt 1 • Verschrauben Sie die rechten und linken Radstative (9) mit dem Wagenboden (15) mittels M6x70 Schrauben, Ø6 Unterlegscheiben und M6 Muttern. Achten Sie darauf, dass immer zwei gleiche Stative (9) für rechts (Stative für Rad) sowie für links (Sative für Laufrolle) ver- wendet werden (siehe Abb.). - Seite 14 Montageschritt 2 • Fixieren Sie die Wagenrückwand (10) zwischen den Radstativen (9) mittels M6x10 Schrau- ben. • Setzen Sie nun die Seitenwände (11) zwischen die Radstative (9) und verschrauben Sie die- se ebenfalls mit M6x10 Schrauben. Montageschritt 3 • Schrauben Sie die vordere Querstrebe (12) an das linke und rechte Stativ (9), (siehe Abb.) Verwenden Sie hierfür die M4x10 Schrauben.
- Seite 15 Montageschritt 4 • Drehen Sie das Gestell um, so dass die Wagenrückwand (10) nach vorne zeigt. Montieren Sie die zwei arretierbaren Laufrollen (16) auf die linken Stative (9). Durch die obere Bohrung der rechten Radstative (9) schieben Sie die Radachse (18). Befestigen Sie an beiden Enden der Radachse (18) ein Rad (19) mittels Ø8 Unterlegscheibe und M8 Mutter.
- Seite 16 Montageschritt 5 • Drehen Sie das Gestell auf die Räder (19) und Laufrollen (16), so dass die Wagenrückwand (10) wieder nach hinten zeigt. Setzen Sie beide Türen (13), wie in der Abbildung gezeigt, in den Wagen ein. Dabei schieben Sie die Türachse (14) durch die inneren Bohrungen der Tür (13).
- Seite 17 Montageschritt 6 • Setzen Sie die Seitentische (7) auf die rechten und linken Stative (9) und befestigen Sie diese mittels M6x10 Schrauben. Montageschritt 7 • Setzen Sie die Grilleinheit (6) zwischen den Seitentischen (7) auf den Wagen. GRILLCHEF...
- Seite 18 Montageschritt 8 • Verschrauben Sie beide Seiten mit M6x70 Schrauben. Achten Sie darauf, dass Sie die Ø6 Abstandshalter (L) zwischen die Seitentische (7) und der Grilleinheit (6) platzieren. 18 GRILLCHEF...
- Seite 19 Montageschritt 9 • Setzen Sie die drei Flammenabdeckungen (4) so in die Aussparungen, dass die mittleren Dreieckskannten nach oben zeigen. • Legen Sie die Grillrosten (3) auf. • Schieben Sie den Warmhalterost (2) in die Führungen der Haubenauflage. • Schieben Sie die Fettauffangblech (8) von hinten in die Grilleinheit (6). GRILLCHEF...
-
Seite 20: Gasflasche Anschließen Und Abklemmen
Gasflasche anschließen und abklemmen Benötigte Teile und Werkzeuge • 17er-Schraubenschlüssel (Gabelschlüssel SW 17) • Gasflasche Handelsübliche Camping-Gasflasche mit 3, 5 oder 11 kg Füllgewicht (z. B. graue Camping-Propangasflasche). Diese können Sie im Baumarkt oder bei einem Flüssiggashändler kaufen. • Druckminderer Fest eingestellter und -anerkannter Druckminderer, max. -
Seite 21: Gasflasche Abklemmen
2. Stellen Sie die Gasflasche neben den Grill. – Gasflasche niemals legen oder auf die untere Ablage stellen. G5 G6 – Der Gasschlauch darf nicht geknickt sein oder unter Spannung stehen. 3. Kontrollieren Sie das Vorhandensein und den ord- nungsgemäßen Zustand der Dichtung des Flaschen- ventilgewindes (G2). -
Seite 22: Bedienung
Bedienung Grill in Betrieb nehmen Waschen Sie das Grillrost (3) und Warmhalterost (2) vor dem Grillen gründlich mit warmem Seifenwasser und lassen Sie beides gut trocknen. Streichen Sie anschließend die obere Seite beider Teile mit Speiseöl ein. Das Grillgut haftet dann nicht so leicht auf dem Grillrost (3) oder dem Warmhalterost (2). -
Seite 23: Grill Außer Betrieb Nehmen
Wir empfehlen, den Grill nicht zu lange mit maximaler Wärmeleistung zu betreiben, da das Gehäuse dadurch sehr heiß wird und beschädigt werden kann. 13. Jetzt können Sie Ihr Grillgut auflegen. Wir empfehlen, dabei Grillhandschuhe oder andere vor Hitze schützende Hand- schuhe zu tragen. -
Seite 24: Reinigung
Reinigung Grill Damit Sie lange viel Freude mit Ihrem Grill haben, sollten Sie ihn sofort nach jedem Betrieb – nachdem alle Teile abgekühlt sind – mit Spülmittel, Bürste und Tuch reinigen. Später, bei angetrocknetem Schmutz, ist der Aufwand erheblich höher. Achtung „Zündkerze am Brenner kann verbiegen“... -
Seite 25: Wartung
Wartung Der Grill ist wartungsfrei. Trotzdem müssen Sie in regelmäßigen Intervallen eine Kontrolle durchführen. Die Intervalle rich- ten Sie nach der Nutzungshäufigkeit und den Umgebungsbedingungen, denen der Grill ausgesetzt ist. Grill • Kontrollieren Sie, dass alle Teile des Grills vorhanden und montiert sind (Sichtkontrolle). • Kontrollieren Sie, dass alle Verbindungen vorhanden und fest angezogen sind;... -
Seite 26: Fehlersuche Und Störungsbeseitigung
Fehlersuche und Störungsbeseitigung Sollte es trotz hinreichender Sorgfalt und Pflege zu einer Störung kommen, kann Ihnen dieses Kapitel helfen, diese zu be- heben. Störung Ursache Abhilfe Gasgeruch tritt auf Leckage im Gassystem 1. Sofort Flaschenventil schließen (G1 nach rechts drehen) 2. - Seite 27 Störung Ursache Abhilfe Verpuffung oder blubberndes Ge- Flammenrückschlag auf Grund von 1. Sofort Flaschenventil schließen (G1 räusch Verstopfungen am Brenner nach rechts drehen) 2. Drei Minuten warten und Grill er- neut in Betrieb nehmen 3. Tritt die Störung erneut auf, Brenner ausbauen und reinigen GRILLCHEF...
-
Seite 28: Gebrauchsanweisung Für Flüssiggas-Flaschen
(Technische Regeln Flüssiggas (TRF); Anhang A) Gebrauchsanweisung für Flüssiggas-Flaschen Betriebsanweisung für Flüssiggas-Flaschenanlagen (ausgenommen Treibgas-Flaschen und Treibgas-Flaschenanlagen) 1. Eigenschaftenvon Flüssiggas Flüssiggas (Propan, Butan und deren Gemische) ist ein hochentzündliches, farbloses Gas mit wahrnehmbarem Geruch. Es ist schwerer als Luft und schon bei geringer Vermischung mit der Umgebungsluft zündfähig. -
Seite 29: Konformitätserklärung
Konformitätserklärung DIN EN 498 (Oktober 2009) 18.10.2010 GRILLCHEF... - Seite 30 30 GRILLCHEF...
- Seite 31 GRILLCHEF...
- Seite 32 LANDMANN GmbH & Co. Handels-KG Am Binnenfeld 3 - 5 D - 27711 Osterholz – Scharmbeck e-mail: ohz@landmann.de Internet: www.landmann.com Hotline Mo - Do 8:00 bis 16:45Uhr Fr 8:00 bis 15:30Uhr Tel.: +49 (0) 4791 – 308 - 59 oder 16 Fax: +49 (0) 4791 - 308 - 36 32 GRILLCHEF...
