Instalación de los soportes adaptadores
2 Para evitar rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que
soporte el peso de la pantalla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas
en la parte trasera, quítelas para poder fijar los soportes adaptadores. Coloque los soportes
adaptadores (B) en la parte trasera de la pantalla, alinéelos con los agujeros y centralícelos
en la parte trasera de la pantalla, como se muestra abajo. Fije los soportes adaptadores en
la parte trasera de la pantalla utilizando la combinación adecuada de tornillos, arandelas y
espaciadores, como se muestra en la figura 2.1 o en la figura 2.2.
NOTA: Siempre deben usarse los agujeros superiores e inferiores.
Verifique que todos los agujeros estén bien alineados, y después apriete los tornillos utili-
zando un destornillador phillips.

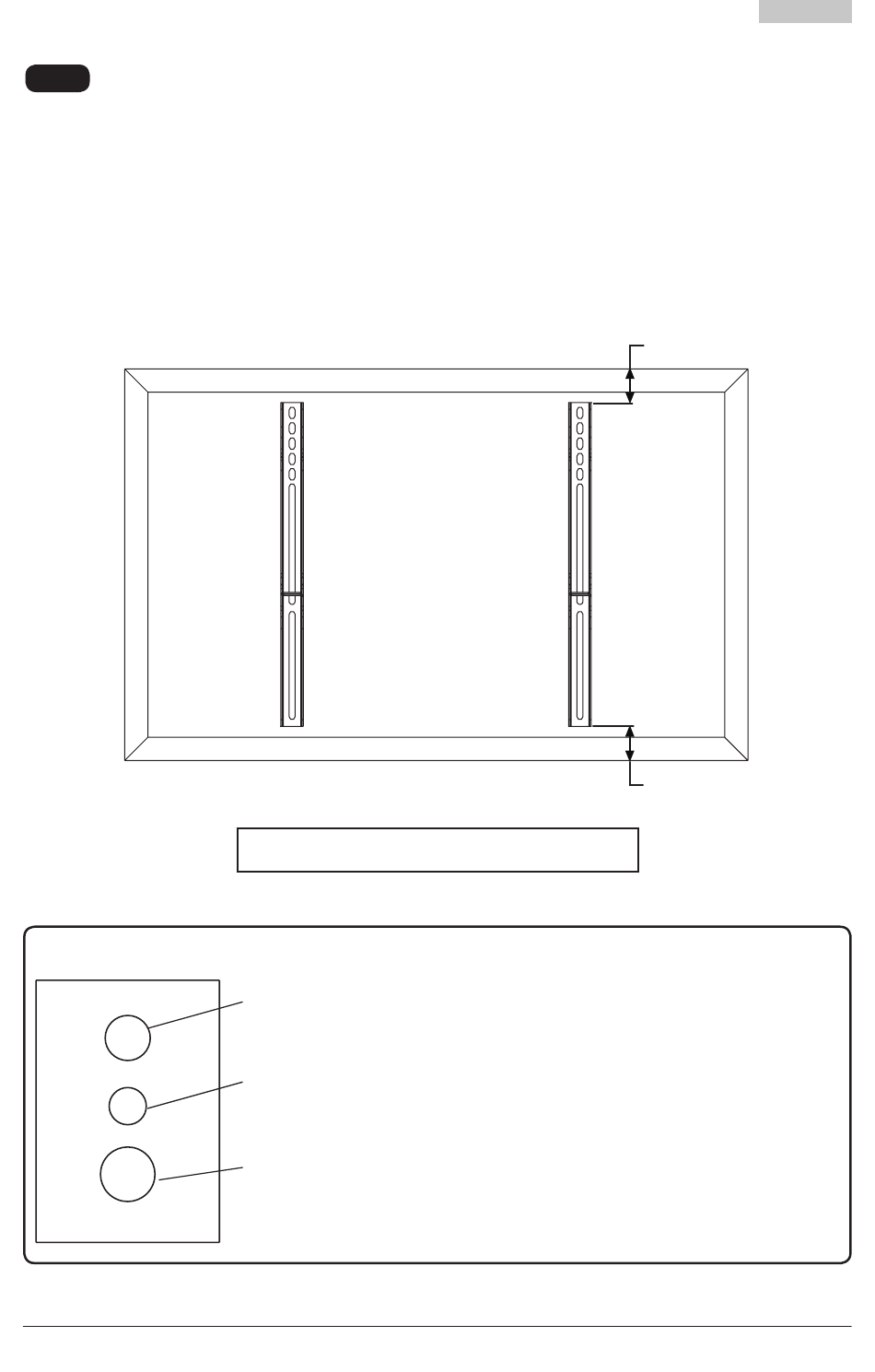

ARANDELA MÚLTIPLE
B
CENTRE LOS SOPORTES
VERTICALMENTE EN
LA PARTE TRASERA
DE LA PANTALLAN
NOTA: Las dimensiones "X" deben ser iguales.
AGUJERO
MEDIANO PARA
TORNILLOS M5
AGUJERO PEQUEÑO
PARATORNILLOS M4
AGUJERO GRANDE
PARA TORNILLOS M6
Notas:
• La cantidad de fijaciones utilizada variará
según el tipo de pantalla.
• Es posible que no tenga que usar las
arandelas múltiples y los espaciadores,
dependiendo del tipo de pantalla.
• Use el agujero correspondiente en la
arandela múltiple que coincida con el tamaño
de su tornillo.
14 de 27
X
X
PUBLICADO: 11-02-09 HOJA #: 202-9393-1
Español
