DPM 9220 - Benutzerhandbuch Kapitel 1: Einführung Das DPM 9220 (Digital Pocket Memo) wurde entwickelt, um optimale Benutzerfreundlichkeit zu gewährleisten und den Berufsalltag effizienter zu gestalten. Dieses Handbuch gibt einen umfassenden Überblick über alle Funktionen des Geräts und ausführliche Anleitungen zur Bedienung.

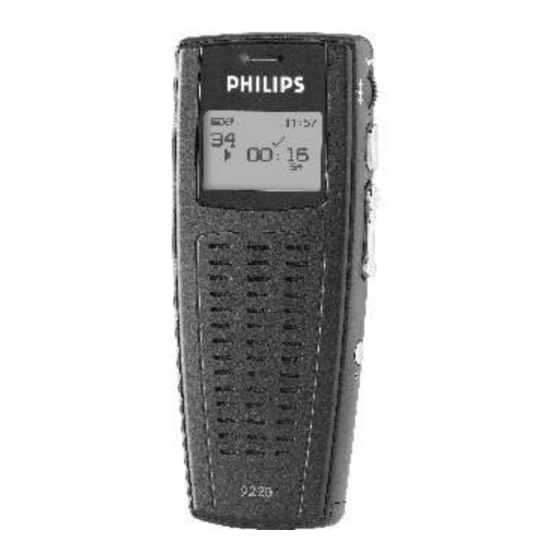

DPM 9220 - Benutzerhandbuch Kapitel 2: Einführung zum DPM Dieses Kapitel stellt das DPM 9220 vor. Weiter unten sehen Sie eine grafische Darstellung des Geräts, die verschiedene Teile zeigt und erklärt. Sie finden auch eine detaillierte Beschreibung der DPM-Anzeige und nützliche Informationen zum Betreiben des Geräts mittels Batterien.
18: L: Taste für das Zuweisen der EOL-Kennzeichnung. 19: ON/OFF: Schalter für das Einschalten und Ausschalten des DPM. LCD-Anzeige Das DPM 9220 verfügt über eine hochauflösende grafische LCD-Anzeige. Folgende Symbole werden angezeigt: Standard Play Long Play mobile AM-Symbol (Stunden vor 12 h Mittag) PM-Symbol (Stunden nach 12 h Mittag) Schneller Rücklauf...
DPM 9220 - Benutzerhandbuch Batterien Das DPM 9220 wird mit zwei Standard-Alkali-Batterien vom Typ AAA betrieben. Sie können das DPM 9220 auch vom Stromnetz aus betreiben. Für den Betrieb des DPM über das Stromnetz sollte jedoch nur das Philips- Ladegerät LFH 9145 verwendet werden.
Energiesparmodus DPM aktivieren Das DPM 9220 kann mit Hilfe des ON/OFF-Schalters ein- und ausgeschaltet werden. Ist das Gerät ausgeschaltet, kann keine Taste des DPM benutzt bzw. unabsichtlich gedrückt werden. Wenn Sie zum ersten Mal mit dem DPM arbeiten, legen Sie die Batterien ein und bewegen Sie den ON/OFF- Schalter in die ON-Position.
9: Die aktuelle Schlüsselwortzuweisung. 10: Das Diktat wird als beendet gekennzeichnet (EOL, Ende des Briefes). 11: Aufnahmezeit oder Wiedergabezeit des aktuellen Diktats. DPM-Menü Das DPM 9220 verfügt über ein Menü mit folgenden Optionen: • Schlüsselwort zuweisen • Datum und Uhreit einstellen •...
Der Menüeintrag für das Zuweisen eines Schlüsselworts wird beim Zugriff auf das DPM-Menü erstmals angezeigt. Das DPM 9220 verfügt über ein vordefiniertes Schlüsselwort. Die Verwendung des Schlüsselworts ist Ordner mit folgenden vordefinierten Zeichenfolgen für den Inhalt: Ordner 1 bis Ordner 10 . Die Zeichenfolgen für die Verwendung und den Inhalt des Schlüsselworts können nicht geändert werden.
DPM 9220 - Benutzerhandbuch Bestätigen Sie die Auswahl des Menüeintrags, indem Sie das Jog-Rad drücken, und gehen Sie wie folgt vor: • Setzen Sie LPm: • Setzen Sie SP: Bestätigen Sie die Einstellung, indem Sie das Jog-Rad drücken; dadurch gelangen Sie wieder zum DPM- Hauptmenü.
Sie auch wieder zum DPM-Hauptmenü. Internen Speicher neu formatieren Sie können alle Daten auf dem DPM 9220 löschen, indem Sie den Speicher neu formatieren. Das ist der Menüeintrag für das Neuformatieren: Bestätigen Sie die Auswahl des Menüeintrags, indem Sie das Jog-Rad drücken. Der folgende Bildschirm wird angezeigt: Um den Formatierungsvorgang zu bestätigen und zu starten, drücken Sie die DEL-Taste mindestens zwei...
Diktat beenden (EOL, Ende des Briefes) Mit der L-Taste des DPM 9220 werden Diktate als beendet gekennzeichnet (EOL-Funktion, Ende des Briefes). Die L-Taste funktioniert nur dann, wenn das DPM im Stop-Modus ist und schon etwas in der Datei aufgenommen wurde.
DPM 9220 - Benutzerhandbuch EOL-Kennzeichnung von einem Diktat entfernen Um den EOL-Status von einem Diktat zu entfernen, gehen Sie wie folgt vor: 1. Vergewissern Sie sich, dass das DPM im Stop-Modus ist. 2. Gehen Sie zu der entsprechenden Datei, indem Sie das Jog-Rad nach oben oder unten bewegen.
DPM 9220 - Benutzerhandbuch DPM-Anzeige beim Spulen • Das ist die DPM-Anzeige im Schneller-Vorlauf-Modus: • Das ist die DPM-Anzeige im Schneller-Rücklauf-Modus: Die Spulgeschwindigkeit startet bei der fünffachen Wiedergabegeschwindigkeit. Nach zwei Sekunden erhöht sie sich auf die zehnfache Wiedergabegeschwindigkeit; nach acht Sekunden auf die zwanzigfache und nach 30 Sekunden auf die hundertfache Wiedergabegeschwindigkeit.
DPM 9220 - Benutzerhandbuch 4. Bestätigen Sie den Vorgang, indem Sie die DEL-Taste erneut mindestens zwei Sekunden lang drücken. Hinweis: Um einen Löschvorgang abzubrechen, bewegen Sie das Jog-Rad oder drücken Sie die Tasten 'REC', 'Schneller Vorlauf', 'Wiedergabe' oder 'Schneller Rücklauf'. Diktate, die mit der Kennzeichnung EOL fertig gestellt wurden, können nicht gelöscht werden, bis die Kennzeichnung von der Datei entfernt wurde.
DPM 9220 - Benutzerhandbuch Sprung-vorwärts und Sprung-rückwärts Das Jog-Rad auf dem DPM hat eine Sprungfunktion, mit der Sie sich von einer Datei zur nächsten bewegen können: Bevor Sie das Jog-Rad nach oben oder unten bewegen, vergewissern Sie sich, dass sich das DPM im Stopmodus befindet.
Schlüsselwort zuweisen • Daten zwischen DPM und PC übertragen Hinweis: Diese Funktionen sind nur verfügbar, wenn Sie das DPM 9220 zusammen mit dem Programm DPM- Download/Konfiguration verwenden. Zuweisen eines Schlüsselworts Das DPM 9220 wird mit einem vordefinierten Schlüsselwort geliefert. Die vordefinierte Verwendung dieses Schlüsselworts ist Ordner ,die entsprechenden Zeichenfolgen für den Inhalt sind Ordner 1 bis Ordner 10 .
Seite 20
DPM 9220 - Benutzerhandbuch 1. Vergewissern Sie sich, dass das DPM mit dem PC verbunden und im Stop-Modus ist. Abhängig davon, wie Sie den Download-Vorgang auf Ihrem PC konfiguriert haben, wird der Datentransfer entweder automatisch gestartet, oder durch Drücken der DL-Taste auf dem DPM.
Das Aufladen der Batterien ist nicht möglich • Das DPM 9220 unterstützt das Aufladen der Batterien im Gerät nicht: Entfernen Sie die Batterien aus dem Gerät und laden Sie sie außerhalb des Geräts auf. Der Fußschalter LFH 0210/90 funktioniert nicht •...
