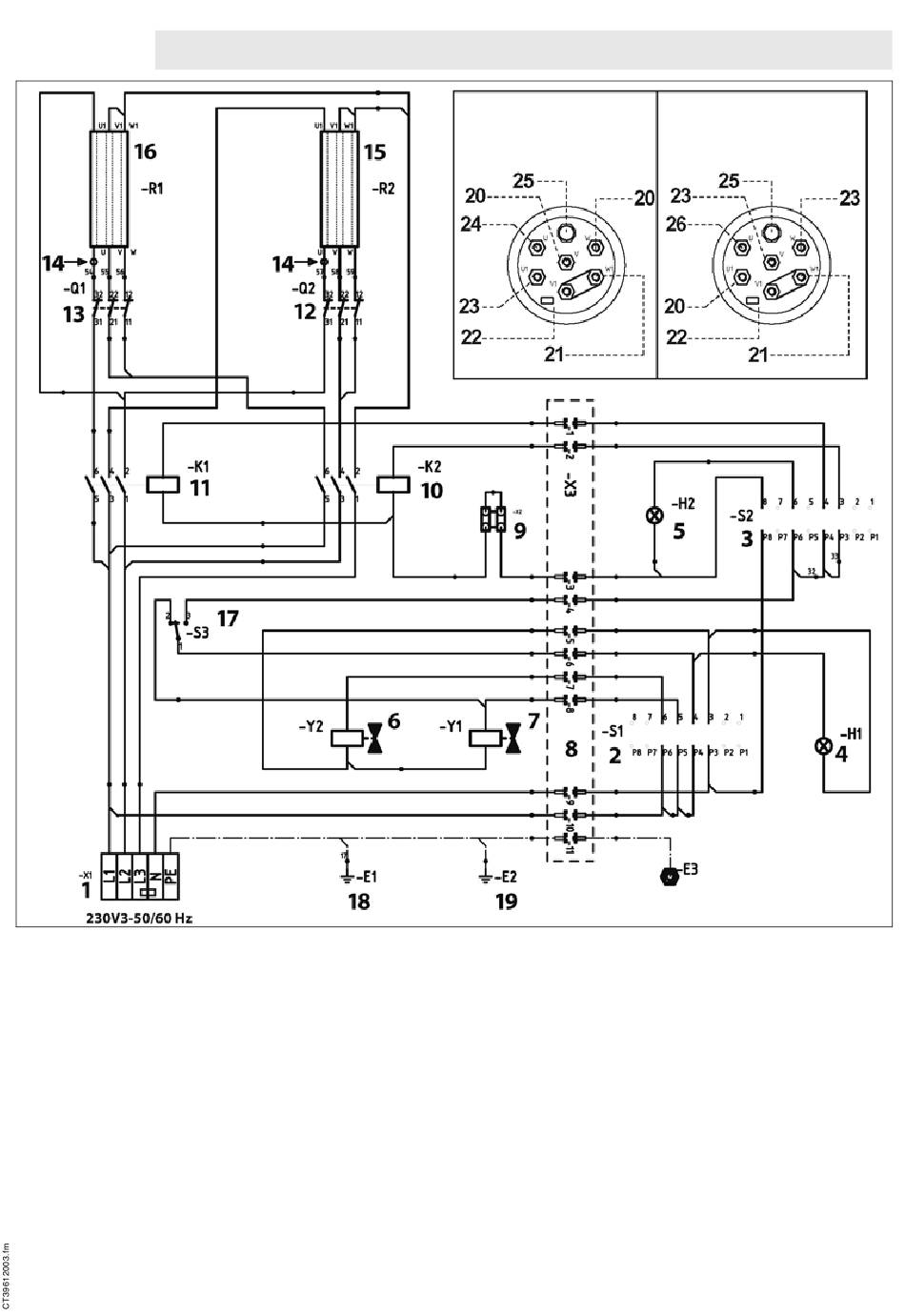

SCHEMA ELETTRICO (230V3) - ELECTRIC DIAGRAM (230V3) - SCHALTBILD
(230V3) - SCHÉMA ÈLECTRIQUE (230V3) - ESQUEMA ELÉCTRICO (230V3)
1) Morsettiera - Terminal board - Klemmenbrett - Plaque à bornes - Regleta de
conexión.
2) Commutatore regolazione acqua - Water regulator switch - Schalter
Wassereinstellung - Commutateur de réglage de l'eau - Conmutador de
regulación agua
3) Commutatore selettore potenza resistenze - Heating element power selector
switch - Wahlschalter Leistung Heizwiderstände - Commutateur sélecteur de
la puissance des résistances - Conmutador selector de potencia resistencias
4) Lampada spia verde - Green light - Grüne Kontrollleuchte - Voyant vert -
Lámpara testigo verde.
5) Lampada spia rossa - Red light - Rote Kontrollleuchte - Voyant rouge -
Lámpara testigo rojo.
6) Elettrovalvola mantenimento acqua - Water level maintenance solenoid valve
- Magnetventil Konstanthalten Wasser - Électrovalve maintien de l'eau -
Electroválvula mantenimiento agua
7) Elettrovalvola riempimento
Électrovalve de remplissage - Electroválvula de llenado
8) Connettore a 12 poli - 12-pin connector - 12-poliger Steckverbinder -
Connecteur à 12 pôles - Conector de 12 polos
9) Morsettiera taglio potenza - Power cut-off terminal board - Klemmenleiste
Leistungsunterbrechung - Bornier de coupure puissance - Bornera de corte
potencia
10) Contattore resistenza dx - Rh heating element contactor - Schütz rechter
Heizwiderstand - Contacteur résistance droite - Contactor resistencia der.
11) Contattore resistenza sx - Lh heating element contactor - Schütz linker
Heizwiderstand - Contacteur résistance gauche - Contactor resistencia izq.
12) Termostato di sicurezza di destra - Right safety thermostat - Rechtes
Sicherheitsthermostat - Thermostat de sécurité de droite - Termostato de
seguridad lado derecho.
13) Termostato di sicurezza di sinistra - Left safety thermostat - Linkes
- Filler solenoid valve - Magnetventil Füllen -
Collegamento resistenza sx
Left heating connection
Anschluss der Linker Widerstand
Branchement de résistance gauche
Conexión resistencia izquierda
Sicherheitsthermostat - Thermostat de sécurité de gauche - Termostato de
seguridad lado izquierdo.
14) Termorestringente
Schrumpfschlauch - Gaine thermorétractable noir - Termorrestringente negro.
15) Resistenza destra 6000W-230V - Right heating element 6000W-230V -
Rechter Widerstand 6000W-230V - Résistance droite 6000W-230V -
Resistencia derecha 6000 W-230V.
16) Resistenza sinistra 6000W-230V - Left heating element 6000W-230V - Linker
Widerstand 6000W-230V - Résistance gauche 6000W-230V - Resistencia
izquierda 6000 W-230V.
17) Pressostato - Pressure switch - Druckschalter - Pressostat - Presostato
18) Massa resistenza sx - Lh heating element ground - Erde linker Heizwiderstand
- Masse résistance gauche - Masa resistencia izq. -
19) Massa resistenza dx - Rh heating element ground - Erde rechter
Heizwiderstand - Masse résistance droite - Masa resistencia der.
20) Cavo bianco - White wire - Weißes Kabel - Câble blanc - Cable blanco.
21) Cavo nero - Black wire - Schwarzes Kabel - Câble noir - Cable negro.
22) Cavo giallo/verde - Yellow/green wire - Gelb-grünes Kabel - Câble jaune/vert -
Cable amarillo/verde.
23) Cavo rosso - Red wire - Rotes Kabel - Câble rouge - Cable rojo.
24) Cavo bianco con termorestringente nero - White wire with black heat-shrink
tubing - Weißes Kabel mit schwarzes Schrumpfschlauch - Câble blanc avec
gaine thermorétractable noir - Cable blanco con termorrestringente negro.
25) Foro per inserimento bulbo - Bulb fitting hole - Loch für Kugeleinsatz - Trou
pour l'introduction de la boule - Agujero para inserción bulbo.
26)Cavo rosso con termorestringente nero - Red wire with black heat-shrink tubing -
Rotes Kabel mit schwarzes Schrumpfschlauch - Câble rouge avec gaine thermo-
rétractable noir - Cable rojo con termorrestringente negro.
III
- -
Collegamento resistenza dx
Right heating connection
Anschluss der Rechter Widerstand
Branchement de résistance droite
Conexión resistencia derecha
nero - Black heat-shrink
A.po_230V3.tif
tubing - Schwarzes
