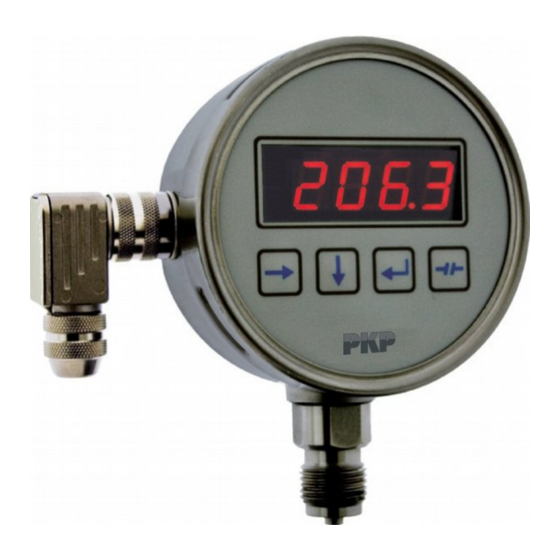

- Seite 1 Bedienungsanleitung PMD02 Digitalmanometer PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
C 3.9 Menü 9, Sprache wechseln Seite 17 C 3.10 Menü 10, Messbereich einstellen Seite 18 C 3.11 Menü 11, Analog - Ausgang justieren Seite 19 C 3.12 Menü 12, PIN eingeben Seite 20 C 4.0 Anschlussbelegungen Seite 21 PMD02 Bedienungsanleitung 201111 Seite 2... -
Seite 3: Abschnitt A - Ausführung Ohne Grenzkontakte
Überprüfung und Einstellung sind ausreichend genaue Drucknormale erforderlich. • Zum Nachjustieren den Bajonettring mit einer Linksdrehung lösen und mit Frontscheibe vom Gehäuse entfernen. • Den Nullpunkt am Potentiometer "ZERO" einstellen. • Die Spanne am Potentiometer "SPAN" einstellen. PMD02 Bedienungsanleitung 201111 Seite 3... -
Seite 4: A 4.0 Anschlussbelegung
Winkelstecker, 3 Leiter für 0...20 mA und 0...10 V Option für 0...20 mA und 0...10 V Option Kabeldose, 2 Leiter für 4...20 mA Option Der Verbraucher (Messgerät) kann auch in die Ub+ Leitung eingeschleift werden. PMD02 Bedienungsanleitung 201111 Seite 4... -
Seite 5: Abschnitt B - Ausführung Mit Akku
• Nach Beendigung der Service und Wartungsarbeiten muss das Gerät mit dem Bajonettring, der Frontscheibe und der Dichtung fest verschlossen werden. B 2.1 Stromversorgung Der Akku, Art.-Nr.: PMD02-E.EB, hat eine Standzeit von ca. 500 aktiven Betriebsstunden. Wenn das Display dauerhaft "Lowbat" anzeigt, muss der Akku ausgetauscht werden. B 2.2 Bedienung Nach betätigen der Drucktaste wird der Messwert 70 Sekunden lang angezeigt... -
Seite 6: Abschnitt C - Ausführung Mit Grenzkontakten
0 ... 10 V / Dreileiter / Bürde ≥ 10 kOhm (optional) Grenzsignale : 2x 24 V / 50 VA / 50 W / 2 A, (4x optional) Serielle Schnittstelle : RS 232 / RS422 / RS485 PMD02 Bedienungsanleitung 201111 Seite 6... -
Seite 7: C 1.4 Elektrische Anschlussbelegung Und Symbolerklärung
Bei erstmaliger Inbetriebnahme zeigt das Display im drucklosen Zustand 0, 0.0, 0.00 oder 0.000, ±1 auf der letzen Stelle an. Die vier Grenzsignale sind geöffnet ( ). Die Grenzsignalnummerierung 1 - 4 ist von links nach rechts festgelegt. PMD02 Bedienungsanleitung 201111 Seite 7... -
Seite 8: C 2.0 Parameteranzeige Und -Eingabe
Untermenü / Parametereingabe starten Untermenü beenden Der gewählte Parameter wird im oberen Teil des Displays angezeigt. Die Ziffer bzw. das Zeichen, das geändert werden kann, wird invers dargestellt (Cursor). Bei der Parametereingabe haben die Tasten folgende Funktion: PMD02 Bedienungsanleitung 201111 Seite 8... -
Seite 9: Menülayout Und Einstellbereich Der Parameter
Grenzsignal 2 eingeben Grenzsignal eingeben (Grenzsignalanzeige) Istwertanzeige XX.XX Menülayout und Einstellbereich der Parameter Menü Parameter Min-Max-Wert anzeigen Min-Wert anzeigen Max-Wert anzeigen Min-Max-Wert löschen Grenzsignal eingeben Grenzsignal 1 eingeben Grenzsignal 2 eingeben Grenzsignal 3 eingeben Grenzsignal 4 eingeben PMD02 Bedienungsanleitung 201111 Seite 9... - Seite 10 Anzeigeeinheit: 0000 ... 9999 12.6 Analogausgang justieren: 0000 ... 9999 12.7 serielle Schnittstelle: 0000 ... 9999 12.8 Sprache wechseln: 0000 ... 9999 12.9 Messbereich einstellen: 0001 ... 9999 12.10 Analog -Ausg. justieren: 0001 ... 9999 PMD02 Bedienungsanleitung 201111 Seite 10...
-
Seite 11: C 3.0 Eingabemenü
3.1 Menü 1, Min-/ Maxwert anzeigen (Schleppzeigerfunktion) Das Messgerät verfügt über eine Schleppzeigerfunktion. Der minimale und der maximale Wert wird angezeigt. Taste Wert Menütext Min-/ Maxwert anzeigen Minwert XX.XX Maxwert XX.XX Min-/ Maxwert anzeigen (Istwertanzeige) (Grenzsignalanzeige) PMD02 Bedienungsanleitung 201111 Seite 11... -
Seite 12: Menü 2, Min-/ Maxwert Löschen (Schleppzeigerfunktion)
Grenzsignal eingeben Grenzsignal eingeben *) 0000 PIN eingeben *) Grenzsignal 1 eingeben Grenzsignal wählen Grenzsignalfreigabe Grenzsignalfreigabe Freigabe ein- oder ausschalten Grenzsignalfreigabe Kontaktfunktion Kontaktfunktion Schließer oder Öffner wählen Kontaktfunktion unterer Schaltpunkt unterer Schaltpunkt 00.00 Schaltpunkt eingeben PMD02 Bedienungsanleitung 201111 Seite 12... -
Seite 13: Menü 4, Integrationszeit (Dämpfung)
3.5 Menü 5, Datenlogger Mit der Datenlogger-Funktion werden in einem einstellbaren Zeitintervall Messwerte gespeichert. Die gespeicherten Messwerte können mit einem PC ausgelesen werden. Es werden zu jedem Zeitintervall Datum und Uhrzeit, der Istwert, der Minimalwert und der PMD02 Bedienungsanleitung 201111 Seite 13... - Seite 14 Intervallzeit eingeben; 0 = Ereignissteuerung Intervall einstellen Zeit XX:XX Zeit Uhrzeit einstellen Zeit Datum XX.XX Datum Datum einstellen Datum Jahr 20XX Jahr Jahr einstellen Jahr (Istwertanzeige) (Grenzsignalanzeige) *) Ist die PIN für dieses Menü = "0000" entfällt die Abfrage PMD02 Bedienungsanleitung 201111 Seite 14...
-
Seite 15: C 3.6 Menü 6, Anzeigeeinheit
Eingestellt ist bei Lieferung 0.0 bis 100.0 %. Taste Wert Menütext Min-/ Maxwert anzeigen Anzeigeeinheit Anzeigeeinheit *) 0000 PIN eingeben *) Einheit wählen Einheit eingeben Text eingeben Text eingeben XX.XX Einheitentext eingeben Text eingeben Dezimalpunktposition xxxxx Dezimalpunktposition 99.99 PMD02 Bedienungsanleitung 201111 Seite 15... -
Seite 16: Menü 7, Ausgang Einstellen
Messbereich Nullpunkt Messbereich Nullpunkt XX.XX Wert für Nullpunkt eingeben Messbereich Nullpunkt Messbereich Endpunkt Messbereich Endpunkt XX.XX Wert für Endpunkt eingeben Messbereich Endpunkt (Istwertanzeige) (Grenzsignalanzeige) *) Ist die PIN für dieses Menü = "0000" entfällt die Abfrage PMD02 Bedienungsanleitung 201111 Seite 16... -
Seite 17: C 3.8 Menü 8, Serielle Schnittstelle
Der Menütext kann wahlweise in deutscher oder englischer Sprache angezeigt werden. Eingestellt ist bei Lieferung die Anzeige in deutscher Sprache. Taste Wert Menütext Min-/ Maxwert anzeigen Sprache wechseln Sprache wechseln *) 0000 PIN eingeben *) deutsch Sprache wählen, deutsch oder englisch PMD02 Bedienungsanleitung 201111 Seite 17... -
Seite 18: C 3.10 Menü 10, Messbereich Einstellen
Display des Messgerätes angezeigten Wert erzeugen und mit im Messgerät speichern. Nullpunkt justieren Endpunkt justieren Endpunkt justieren 10.00 Das Messgerät mit einem ausreichend genauen Normal verbinden. An der Messstelle den im Display des Messgerätes angezeigten Wert erzeugen und mit im Messgerät speichern. PMD02 Bedienungsanleitung 201111 Seite 18... -
Seite 19: Menü 11, Analogausgang Justieren (Optional)
Ausgangsnullpunkt eingeben, siehe Typenschild Nullpunkt eingeben Endpunkt eingeben Endpunkt eingeben 20.00 Ausgangsendpunkt eingeben, siehe Typenschild Endpunkt eingeben Minwert eingeben Minwert eingeben 02.00 minimalen Ausgangswert eingeben Minwert eingeben Maxwert eingeben Maxwert eingeben 22.00 maximalen Ausgangswert eingeben Maxwert eingeben PMD02 Bedienungsanleitung 201111 Seite 19... -
Seite 20: C 3.12 Menü 12, Pin Eingeben
Menüs 9...10: PIN darf nicht "0000" sein, um diese Parameter ändern zu können Jede PIN kann mit dem Menü "PIN eingeben" individuell eingestellt werden. Der Menü- Aufuf erfolgt über folgende Tastenkombination: Taste Wert Menütext Min-/ Maxwert anzeigen PMD02 Bedienungsanleitung 201111 Seite 20... -
Seite 21: C 4.0 Anschlussbelegungen
14 Pol Steckverbinder Ub + Ub - / S - S + L1 / L2 K1 Ausgang K2 Ausgang L3 / L4 K3 Ausgang K4 Ausgang PE PMD02 Bedienungsanleitung 201111 Seite 21... - Seite 22 • • • • • • • • •...
