Выход 12V TRIGGER
Гнездо,обозначенное12VTRIGOUT,используется
для пропускания дистанционного сигнала
включения на второй усилитель ROTEL. Любой
запускающий сигнал 12 В на входном гнезде
будет передан на выходное гнездо.
Устройство отключения
16-амперныйразмыкательцепиназаднейпанели
защищает электрические схемы усилителя. В
общем случае, размыкатель цепи сработает
только при неисправном состоянии, которое
приводит к избыточному потреблению тока.
Если он постоянно размыкается, обратитесь
к вашему авторизованному дилеру ROTEL за
поддержкой в диагностике неисправности.
Индикаторы защиты
Схемы тепловой защиты предотвращают
потенциальное повреждение усилителя в случае
экстремальных ситуаций или состоянии отказа.
В отличие от многих других усилителей, схема
защиты RKB-650 не зависит от звукового сигнала
и не влияет на качество звуковоспроизведения.
Вместо этого, схема защиты отслеживает
температ уры выходных транзисторов и
отключает усилитель, если они превышают
безопасные пределы.
Кроме того, RKB-650 снабжен защитой от
превышения тока, которая срабатывает только
если импеданс нагрузки становится слишком
низким.
При наступлении отказа, усилитель остановит
воспроизведение, и один или более светодиодов
PROTECTION LEDS загорятся на передней
панели.
Если это произойдет, выключите усилитель,
дайте ему остыть несколько минут и попытайтесь
обнаружить и исправить проблему. Для каждой
пары каналов существуют свои индикаторы,
которые могут помочь в определении причины
неисправности. Когда вы включаете усилитель
снова,схемазащитыавтоматическисбрасывается
и индикаторы гаснут.
В большинс тве слу чаев, с хема защиты
активируется в результате неисправности,
такой как короткое замыкание в акустическом
кабеле или недостаточная вентиляция. В очень
редких случаях, срабатывание схемы защиты
может обусловить высокая реактивность или
чрезвычайнонизкийимпедансгромкоговорителя
нагрузки.
53
Разъемы для сигналов
R K B - 6 50 о б е с п е ч и в а е т с т а н д а р т н ы е,
общеупотребительные входные разъемы –
несимметричные типа RCA, какие можно найти
почти во всем звуковом оборудовании.
Существует также пара разъемов SIGNAL
OUTPUT LINK для передачи входного сигнала,
подключенного к паре каналов «А», на другое
звуковое оборудование. Дополнительно,
входной сигнал пары каналов «А» может
быть автоматически присоединен к входам
каналов «B» и/или «C» так, чтобы для этих
каналов не требовался отдельный входной
кабель, например, в большой системе, где
RKB-650 используется для работы с несколькими
громкоговорителями.
Входы RCA
См. рисунок 2
Для каждой из трех пар каналов усилителя
существуютдвавходаRCA.Этивходыпринимают
звуковыесигналыотпредварительныхусилителей
или процессоров окружающего звука. Для
обеспечениянаилучшихпараметров,используйте
звуковые межблочные кабели высокого
качества.
Для ка ж дой п ар ы кан а ло в ус и ли т еля,
присоедините выход левого канала вашего
предварительного усилителя к входу LEFT INPUT
усилителя RKB-650. Выход правого канала
предварительного усилителя присоедините
к входу RIGHT INPUT. Обеспечьте, чтобы
переключатель INPUT SELECT находился в
положении STEREO.
Сопряжение входов
Вы можете присоединитьвходыдлягруппы«B»и/
или«С»квходам«A»,передвинувпереключатель
INPUT SELECT для этой группы в положение
LINK. В этом положении, для данной группы не
требуется входное соединение. Входной сигнал
группы «A» передается на сопряженную пару
каналов, позволяя вам использовать четыре или
шесть каналов усилителя с одним источником
входного стерео сигнала.
Управление
входным уровнем
Подстройку входного уровня обеспечивают
три органа управления на передней панели
– по одному для каждой пары каналов. Они
позволяют вам отрегулировать коэффициент
передачи усилителя, чтобы он соответствовал
другим компонентам данной системы. Регулятор
уровня каналов «A» изменяет коэффициент
передачиканалов«A»;«B»изменяеткоэффициент
передачи каналов «B»; «С» – каналов «С».
Для подстройки используйте небольшую
отвертку с плоским шлицом. Поверните
регулятор по часовой стрелке для увеличения
коэффициента передачи. Поверните регулятор
против часовой стрелки для уменьшения
коэффициента передачи.

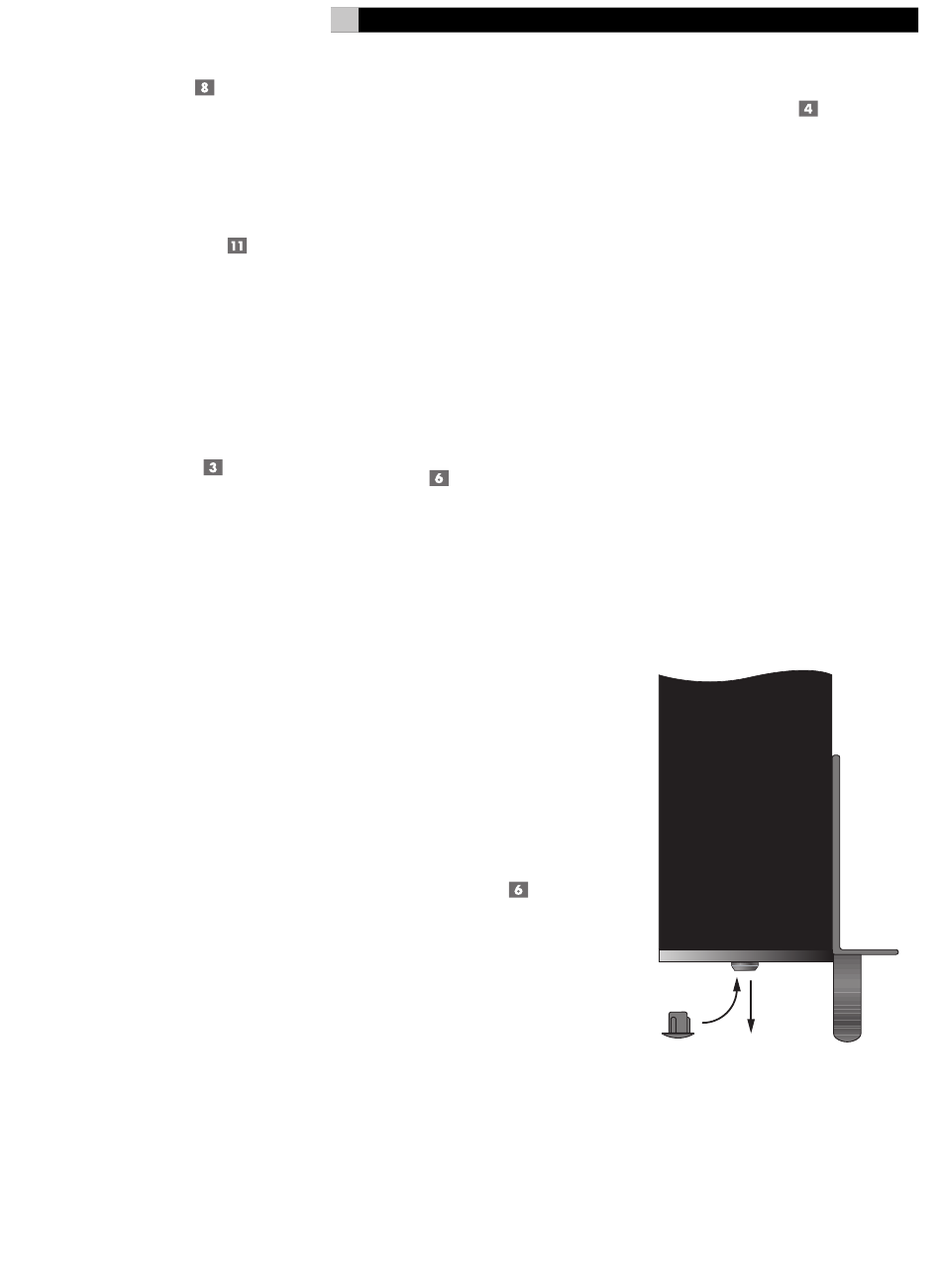

Для облегчения регулировки, установите ручки
для регулирования громкости, поставляемые в
комплекте,мягконасадивихнаосирегуляторов.В
качестве альтернативы, вы можете предотвратить
случайную подстройку, установив резиновые
заглушки, также из комплекта поставки, чтобы
замаскировать регуляторы громкости (см.
рисунок).
Русский
