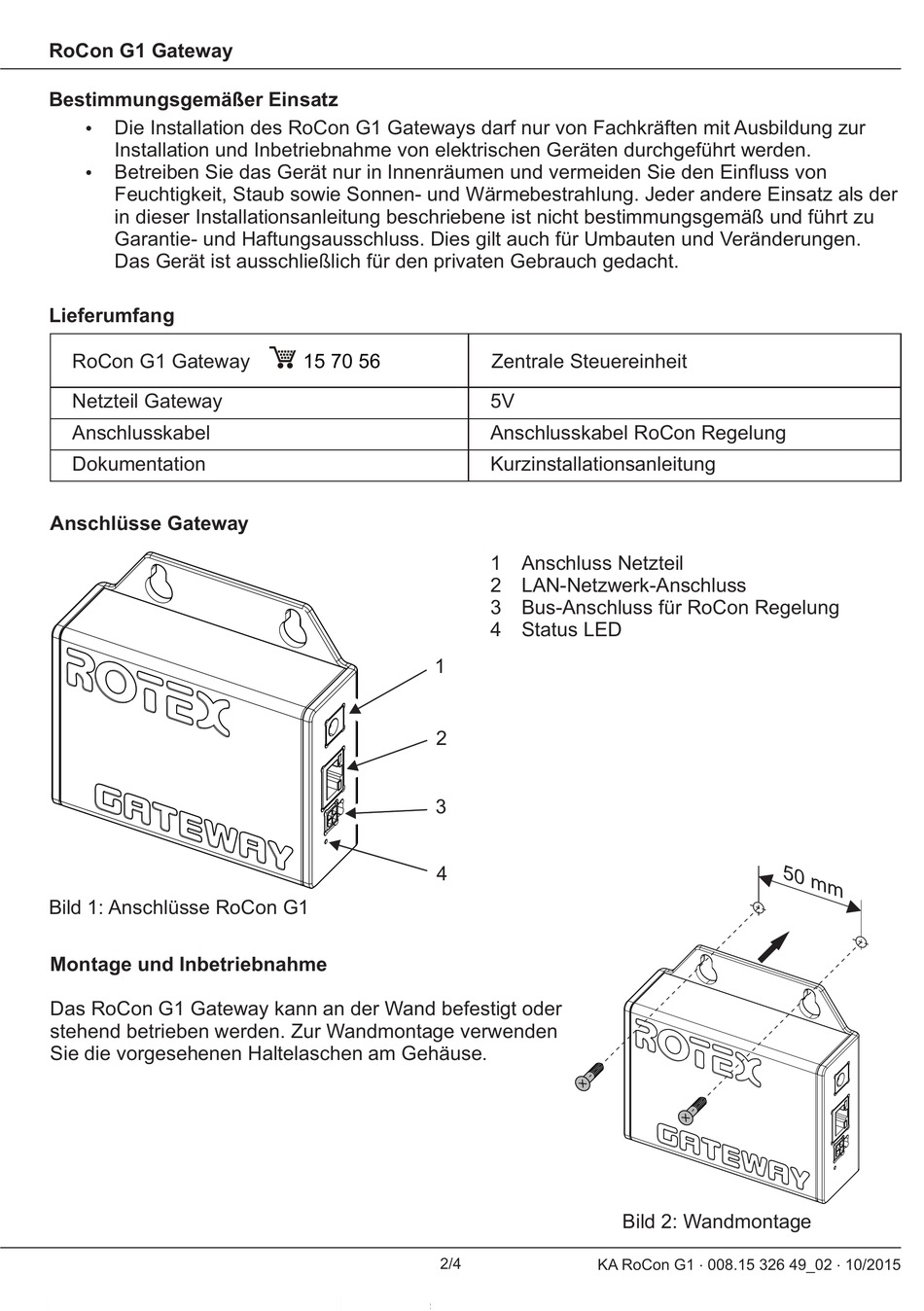

RoCon G1 Gateway
Bestimmungsgemäßer Einsatz
Die Installation des RoCon G1 Gateways darf nur von Fachkräften mit Ausbildung zur
Installation und Inbetriebnahme von elektrischen Geräten durchgeführt werden.
Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von
Feuchtigkeit, Staub sowie Sonnen- und Wärmebestrahlung. Jeder andere Einsatz als der
in dieser Installationsanleitung beschriebene ist nicht bestimmungsgemäß und führt zu
Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen.
Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.
Lieferumfang
RoCon G1 Gateway
Netzteil Gateway
Anschlusskabel
Dokumentation
Anschlüsse Gateway
Bild 1: Anschlüsse RoCon G1
Montage und Inbetriebnahme
Das RoCon G1 Gateway kann an der Wand befestigt oder
stehend betrieben werden. Zur Wandmontage verwenden
Sie die vorgesehenen Haltelaschen am Gehäuse.
15 70 56
1
2
3
4
2/4
Zentrale Steuereinheit
5V
Anschlusskabel RoCon Regelung
Kurzinstallationsanleitung
1 Anschluss Netzteil
2 LAN-Netzwerk- Anschluss
3 Bus-Anschluss für RoCon Regelung
4 Status LED
Bild 2: Wandmontage
KA RoCon G1 008.15 326 49_02 10/2015
5 0 m
m
.
.
