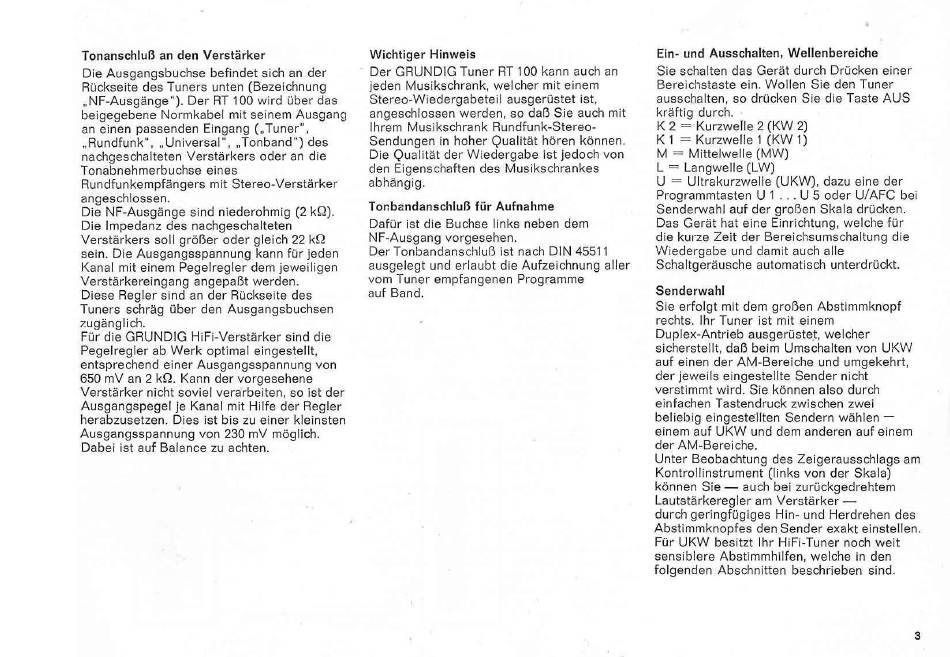

Grundig RT 100a Bedienungsanleitung Seite 3
Tonanschluß
an den Verstärker
Die Ausgangsbuchse befindet sich an der
Rückseite des Tuners unten (Bezeichnung
„NF-Ausgänge").
Der RT 100 Wird über das
beigegebene
Normkabel mit seiner-n Ausgang
an einen passenden Eingang („Tuner",
nRundfunk",
universal",
„Tonband")
nachgeschalteten Verstärkers Oder an die
Tonabnehmerbuchse
eines
Rundfunkempfängers mit Stereo-Verstärker
angeschlossen.
Die NF-Ausgänge Sind niederohmig (2 kQ).
Die Impedanz des nachgeschalteten
Verstärkers soll größer Oder gleich 22 kQ
sein. Die Ausgangsspannung
kann für jeden
Kanal mit einem Pegelregler dem jeweiligen
Verstårkereingang
angepaßt werden.
Diese Regler sind an der Rückseite des
Tuners schräg über den Ausgangsbuchsen
zugänglich.
Für die GRUNDIG
HiFi-Verstårker
Pegelregler
ab Werk optimal eingestellt,
entsprechend
einer Ausgangsspannung
650 mV an 2 kQ. Kann der vorgesehene
Verstärker
nicht soviel verarbeiten,
Ausgangspegel
je Kanal mit Hilfe der Regler
herabzusetzen.
Dies
ist bis zu einer
Ausgangsspannung von 230 mV möglich.
Dabei
ist auf Balance
zu achten.
Wichtiger Hinweis
Der GRUNDIG
Tuner
jeden Musikschrank,
Stereo-Wiedergabeteil
angeschlossen werden, so daß Sie auch mit
Ihrem
Musikschrank
Sendungen in hoher Qualität hören können.
des
Die Qualität der Wiedergabe ist jedoch von
den Eigenschaften
abhängig.
Tonbandanschluß
Dafür ist die Buchse
NF-Ausgang
vorgesehen.
Der Tonbandanschluß
ausgelegt und erlaubt die Aufzeichnung aller
vom Tuner empfangenen
auf Band.
Sind die
von
so ist der
kleinsten
RT 100 kann auch an
welcher mit einem
ausgerüstet
ist,
Rundfunk-Stereo-
des Musikschrankes
für Aufnahme
links
neben
dem
ist nach DIN 45511
Programme
Ein- und Ausschalten,
Wellenbereiche
Sie schalten
das Gerät
durch Drücken
Bereichstaste
ein. Wollen
Sie den Tuner
ausschalten,
so drücken Sie die Taste AUS
kräftig durch.
K 2 = Kurzwelle2
(KW 2)
KI = Kurzwelle 1 (KVVl)
M = Mittelwelle
(MW)
L = Langwelle (LW)
U = Ultrakurzwelle
(UKW), dazu eine der
Programmtasten U 1 ,
IJ 5 Oder U/AFC bei
Senderwahl
auf der großen Skala drücken.
Das Gerät hat eine Einrichtung, welche für
die kurze Zeit der Bereichsumschaltung
Wiedergabe
und damit auch alle
Schaltgeräusche automatisch unterdrückt.
Senderwahl
Sie erfolgt mit dem großen Abstimmknopf
rechts.
Ihr Tuner
ist mit einem
Duplex-Antrieb
ausgerüstet, welcher
sicherstellt,
daß beim Umschalten von UKW
auf einen der AM-Bereiche
und umgekehrt,
der jeweils eingestellte Sender nicht
verstimmt
wird.
Sie können
also durch
einfachen
Tastendruck
zwischen
beliebig eingestéllten Sendern wählen —
einem auf UKW
und dem anderen
der AM-Bereiche.
Unter Beobachtung des Zeigerausschlags am
Kontrollinstrument
(links von der Skala)
können Sie — auch bei zurückgedrehtem
Lautstärkeregler
am Verstärker
durch geringfügiges Hin- und Herdrehen des
Abstimmknopfes
den Sender exakt einstellen.
Für UKW
besitzt
Ihr HiFi-Tuner
sensiblere
Abstimmhilfen,
welche in den
folgenden Abschnitten beschrieben Sind.
eir,er
die
zwei
auf einem
—
noch weit
3
