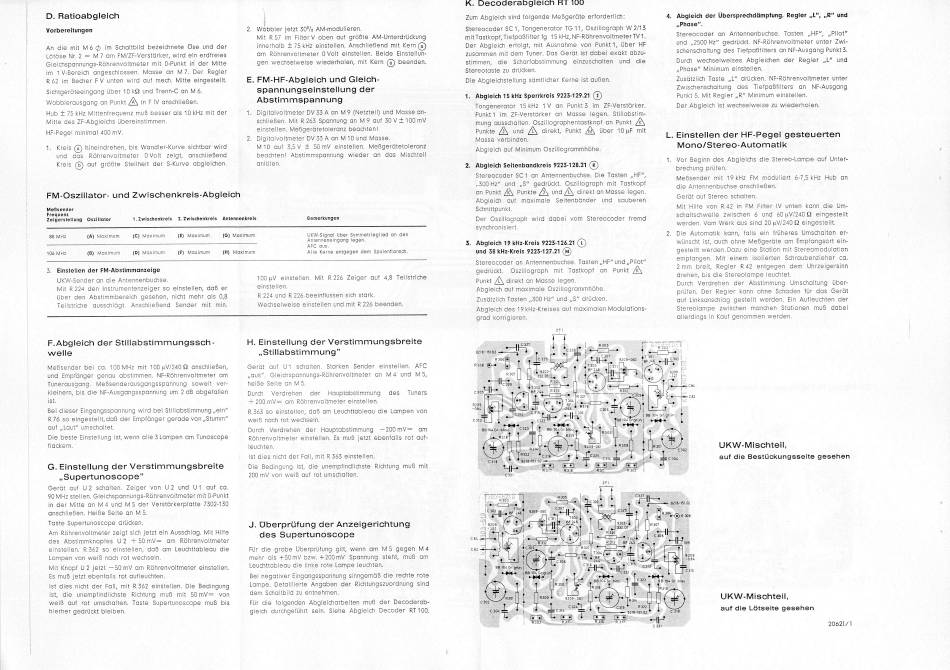

Grundig RT 100 Reparatur Seite 7

D. Ratioabgleich
Vorbereitungen
An die mit M6 @ im Schaltbild bezeichnete Ose und der
Lotose Nr. 2 = M7 am FM/ZF-Verstarker, wird ein erdfreies |
Gleichspannungs-Rohrenvoltmeter mit O-Punkt in der Mitte
im 1V-Bereich angeschlossen. Masse an M/7. Der Regier
R62 im Becher FV unten wird auf mech. Mitte eingestellt.
Sichtgerateeingang Uber 10 kQ und Trenn-C an M6.
Wobblerausgang an Punkt JN in F lV anschlieBen.
Hub + 75 kHz Mittenfrequenz mu® besser als 10 KHz mit der
Mitte des ZF-Abgleichs Ubereinstimmen. |
HF-Pegel minimal 400 mV.
1. Kreis (a) hineindrehen, bis Wandler-Kurve sichtbar wird
und das ROhrenvoltmeter OVolt zeigt, anschlieBend
Kreis (6) auf grote Steilheit der S-Kurve abgleichen.
FM-Oszillator- und Zwischenkreis-Abgleich
2. Wobbler jetzt 30/0 AM-modulieren.
Mit R57 im Filter V oben auf groBte AM-Unterdrickung
innerhalb +75 kHz einstellen. AnschlieBend mit Kern (a)
am ROdhrenvolimeter O Volt einstellen. Beide Einstellun-
gen wechselweise wiederholen, mit Kern (a) beenden.
E. FM-HF-Abgleich und Gleich-
spannungseinstellung der
Abstimmspannung
1. Digitalvoltmeter DV 33 A an M9 (Netzteil) Und Masse an-
schlieBen. Mit R263 Spannung an M9 auf 30 V +100 mV
einstellen. MeBgerdtetoleranz beachten!
2. Digitalvoltmeter DV 33 A an M10 und Masse.
M10 auf 35V + 50 mV einstellen. MeBgerdtetoleranz
beachten! Abstimmspannung wieder an das Mischteil
anloten.
Mefisender
Frequenz
Zeigerstellung Oszillator 1.Zwischenkreis 2.Zwischenkrels
Antennenkreis ; Bemerkungen
UKW-Signal Uber Symmetrieglied an den
88 MHz (A) Maximum (C) Maximum (E) Maximum (G) Maximum
106 MHz (B) Maximum (D) Maximum (F) Maximum (H) Maximum
Antenneneingang legen.
AFC aus.
Alle Kerne entgegen dem Spulenflansch.
3. Einstellen der FM-Abstimmanzeige
UKW-Sender an die Antennenbuchse.
Mit R224 den Instrumentenzeiger so einstellen, da® er
Uber den Abstimmbereich gesehen, nicht mehr als 0,8
Teilstriche ausschiagt. AnschlieBend Sender mit min.
F.Abgleich der Stillabstimmungssch-
welle
Me®sender bei ca. 100 MHz mit 100 nV/240 Q anschlieBen,
und Empfanger genau abstimmen. NF-Rohrenvoltmeter am
Tunerausgang. MeBsenderausgangsspannung soweit ver-
kleinern, bis die NF-Ausgangsspannung um 2 dB abgefallen
ict.
Bei dieser Eingangsspannung wird bei Stillabstimmung,,ein"
R76 so eingestellt,da® der Empfdanger gerade von ,,stumm"
aut: Laut'-umscnaltet.
Die beste Einstellung ist, wenn alle 5Lampen am Tunoscope
flackern.
G. Einstellung der Verstimmungsbreite
,»oupertunoscope"
Gerdt auf U2 schalten. Zeiger von U2 und U1 auf ca.
90 MHz stellen. Gleichspannungs-Rohrenvoltmeter mit 0-Punkt
in der Mitte an M4 und M5 der Verstarkerplatte 7302-130
anschlieBen. HeiBe Seite an MS.
Taste Supertunoscope drucken.
Am ROohrenvoltmeter zeigt sich jetzt ein Ausschlag. Mit Hilfe
des Abstimmknopfes U2 +50mV= am Rohrenvoltmeter
einstellen. R362 so einstellen, da®B am Leuchitableau die
Lampen von wei® nach rot wechseln.
Mit Knopf U2 jetzt —50 mV am Rohrenvoltmeter einstellen.
Es mu® jetzt ebenfalls rot aufleuchten.
Ist dies nicht der Fall, mit R362 einstellen. Die Bedingung
ist, die unempfindlichste Richtung mu mit 50 mV= von
weiB auf rot umschalten. Taste Supertunoscope muB bis
hierher gedruckt bleiben.
100 uV einstellen. Mit R226 Zeiger auf 4,8 Teilstriche
einstellen.
R224 und R 226.beeinflussen sich stark.
Wechselweise einstellen und mit R 226 beenden.
H. Einstellung der Verstimmungsbreite
,otilabstimmung"
Gerdt auf U1 schalten. Starken Sender einstellen. AFC
,aus". Gleichspannungs-Rohrenvoltmeter an M4 und Mo,
heiBe Seite an M5.
Durch Verdrehen der Hauptabstimmung des _ Tuners
+ 200 mV= am Rohrenvoltmeter einstellen.
R363 so einstellen, daB am Leuchttableau die Lampen von
wei nach rot wechseln.
Durch Verdrehen der Hauptabstimmung --200mV= am
ROhrenvolimeter einstellen. Es muB jetzt ebenfalls rot auf-
leuchten.
Ist dies nicht der Fall, mit R 363 einstellen.
Die Bedingung ist, die unempfindlichste Richtung mu mit
200 mV von wei® auf rot umschalten.
J. Uberprifung der Anzeigerichtung
des Supertunoscope
Fur die grobe Uberprufung gilt, wenn am M5 gegen M4
mehr als +50mV bzw. +200mV Spannung steht, muB am
Leuchttableau die linke rote Lampe leuchten.
Bei negativer Eingangsspannung sinngemaB die rechte rote
Lampe. Detaillierte Angaben der Richtungszuordnung sind
dem Schaltbild zu entnehmen.
Fur die folgenden Abgleicharbeiten muB der Decoderab-
gleich durchgeflhrt sein. Siehe Abgleich Decoder RT 100.
K. Decoderabgleich RT 100
Zum Abgleich sind folgende Mefgerdte erforderlich:
Stereocoder SC 1, Tongenerator TG 11, Oszillograph W 2/13
mit Tastkopf, TiefpaBfilter fg 15 kHz, NF-R6hrenvoltmeter TV 1.
Der Abgleich erfolgt, mit Ausnahme von Punkt1, Uber HF
zusammen mit dem Tuner. Das Gerat ist dabei exakt abzu-
stimmen, die Scharfabstimmung einzuschalten und die
Stereotaste zu drucken.
Die Abgleichstellung samtlicher Kerne ist auBen.
1. Abgleich 15 kHz Sperrkreis 9223-129.21 (3)
Tongenerator 15 kHz 1V an Punkt3 im ZF-Verstarker.
Punkt 1 im ZF-Verstarker an Masse legen. Stillabstim-
mung ausschalten. Oszillographentastkopf an Punkt
Punkte A\ und /\ direkt, Punkt AX Uber 10 uF mit
Masse verbinden.
Abgieich auf Minimum Oszillogrammhohe.
2. Abgleich Seitenbandkreis 9223-128.21 (Kk) 7
Stereocoder SC1 an Antennenbuchse. Die Tasten ,,HF",
900 Hz" und ,S" gedrickt. Oszillograph mit Tastkopf
an Punkt A, Punkte A\ und /A\ direkt an Masse legen.
Abgleich auf maximale SeitenbdGnder und sauberen
schnittpunkt.
Der Oszillograph wird dabei vom Stereocoder fremd
synchronisiert.
3. Abgleich 19 kHz-Kreis 9223-126.21 (1)
und 38 kHz-Kreis 9223-127.21 (M)
Stereocoder an Antennenbuchse. Tasten,,HF" und ,,Pilot"
gedriickt. Oszillograph mit Tastkopf an Punkt Ze
Punkt AX direkt an Masse legen.
Abgleich auf maximale Oszillogrammhohe.
Zusdizlich Tasten ,,300 Hz" und ,,S" drucken.
Abgleich des 19kHz-Kreises auf maximalen Modulations-
grad korrigieren.
4. Abgleich der Ubersprechddmpfung. Regler ,,L", ,,R" und
Phase".
Stereocoder an Antennenbuchse. Tasten ,HF", ,,Pilot"
und ,,2500 Hz" gedruckt. NF-Rohrenvoltmeter unter Zwi-
schenschaltung des TiefpaBfilters an NF-Ausgang Punkt 3.
Durch wechselweises Abgleichen der Regler ,L" und
_,Phase" Minimum einstellen. |
ZusGtzlich Taste ,L" drucken. NF-Rohrenvoltmeter unter
Zwischenschaltung des TiefpaBfilters an NF-Ausgang
Punkt 5. Mit Regler ,,R" Minimum einstellen.
Der Abgleich ist wechselweise zu wiederholen.
-L. Einstellen der HF-Pegel gesteuerten
Mono/Stereo-Automatik
1. Vor Beginn des Abgleichs die Stereo-Lampe auf Unter-
brechung prufen. : :
Mef8sender mit 19 kHz FM moduliert 6-7,5 kHz Hub an
die Antennenbuchse anschlieBen.
Gerdt auf Stereo schalten.
Mit Hilfe von R42 in FM Filter IV unten kann die Um-
schaltschwelle zwischen 6 und 60uV/240Q eingestellt
werden. Vom Werk aus sind 20 uV/240 Q eingestellt.
2. Die Automatik kann, falls ein fruheres Umschalten er-
wunscht ist, auch ohne MeBgerdte am Empfangsort ein-
gestellt werden. Dazu eine Station mit Stereomodulation
empfangen. Mit einem isolierten Schraubenzieher ca.
2mm. breit, Regler R42 enigegen dem Uhrzeigersinn
drehen, bis die Stereolampe leuchtet.
Durch Verdrehen der Abstimmung Umschaltung Uber-
prufen. Der Regler kann ohne Schaden fir das Gerdat
auf Linksanschiag gestellt werden. Ein Aufleuchten der
Stereolampe zwischen manchen Stationen mu® dabei
allerdings in Kauf genommen werden.
UKW-Mischteil,
auf die Bestuckungsseite gesehen
UKW-Mischteil,
auf die Létseite gesehen
2062171
