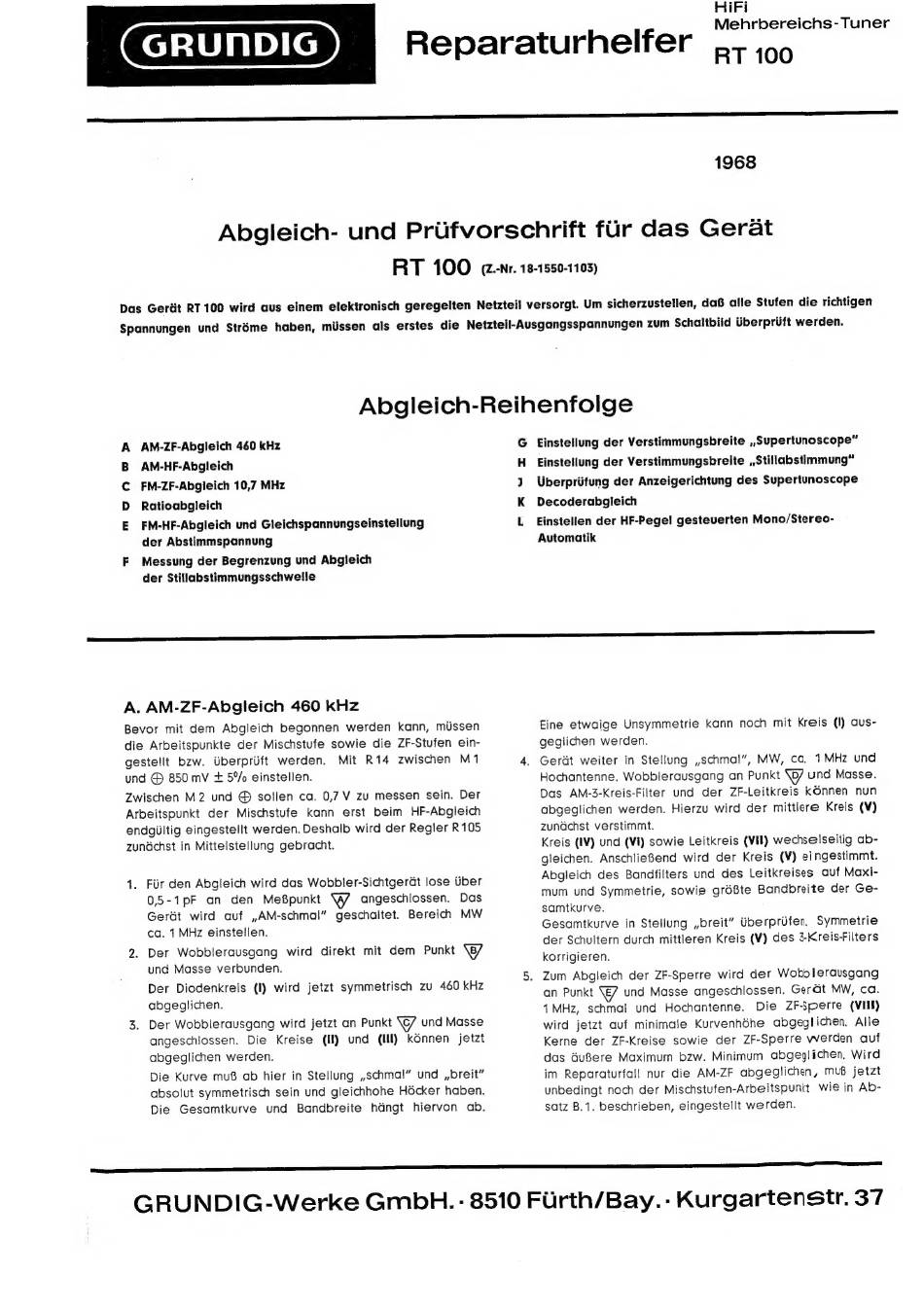

Grundig RT 100 Reparatur

(GRUNDIG )
en
HiFi
Mehrbereichs- Tuner
1968
Abgleich-Reihenfolge
AM-ZF-Abgleich 460 kHz
AM-HF-Abgleich
FM-ZF-Abgleich 10,7 MHz
Ratioabgleich
mono p
FM-HF-Abgleich und Gleichspannungseinstellung
der Abstimmspannung
F Messung der Begrenzung und Abgleich
der Stillabstimmungsschwelle
G
H
J
K
L
Einstellen der HF-Pege! gesteverten Mono/Stereo-
Automatik
A. AM-ZF-Abgleich 460 kHz
Zum Abgleich der ZF-Sperre wird der Wobblerausgang
an Punkt e/ und Masse angeschlossen.
Gerat MW, ca.
4MHz, schmal
und Hochantenne.
Die
ZF-Sperre (VEE)
wird jetzt auf minimale
Kurvenhohe
abgeglichen. Alle
Kerne
der ZF-Kreise
sowie
der ZF-Sperre werden
auf
das Gu8ere
Maximum
bzw. Minimum
abgeglichen, Wird
im Reparaturfall nur die AM-ZF
abgeglichen,
mu jetzt
unbedingt noch der Mischstufen-Arbeitspunkt
wie in Ab-
satz B.1. beschrieben, eingestellt werden.
