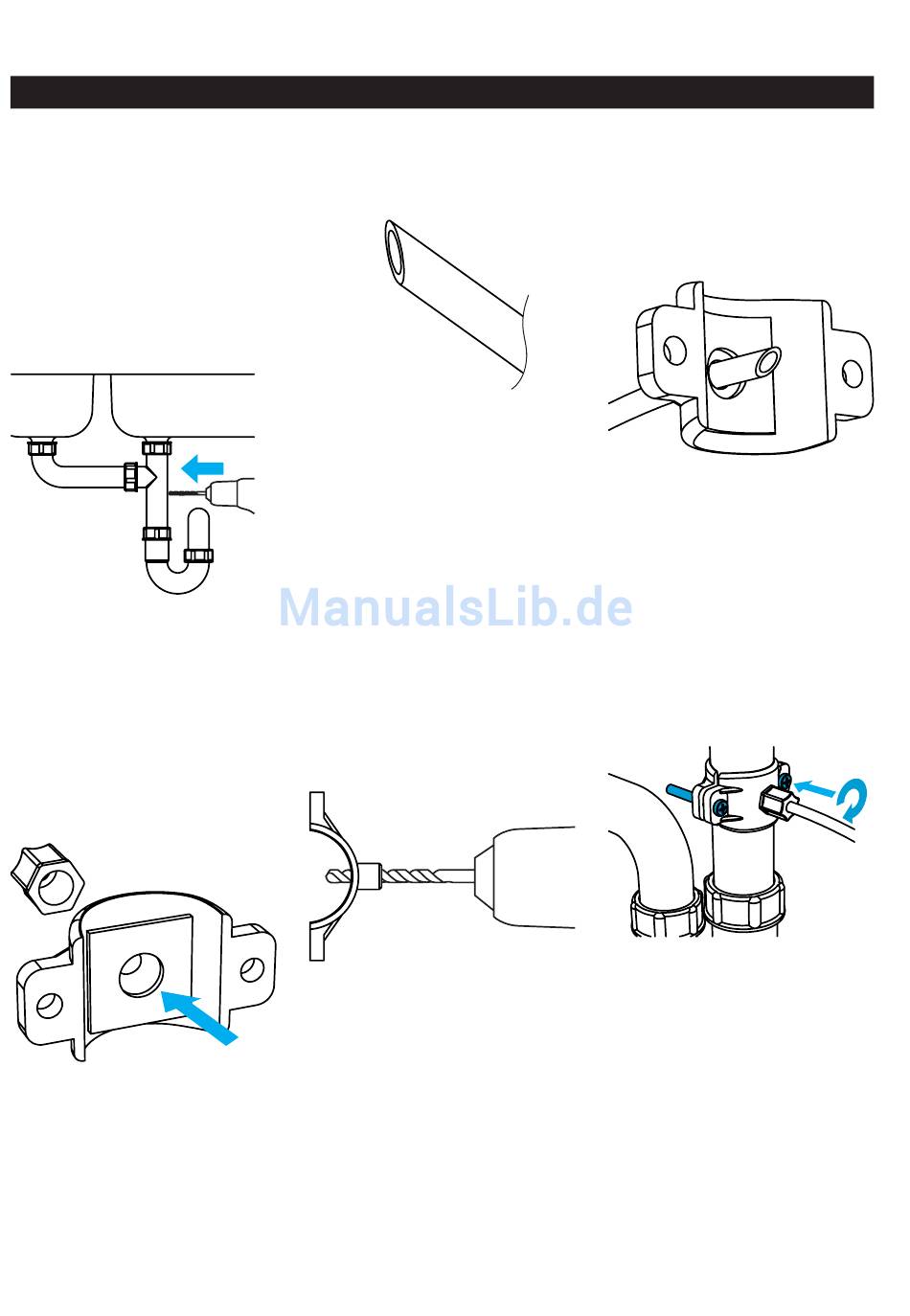

D. Montage des Abwasseran-
schlusses:
1. Die Abflussschelle für den
Abfluss muss in der senk-
rechten Abflussleitung unter
der Spüle vor dem Siphon
angebracht werden.
2. Bohren Sie an einer
geeigneten Stelle ein genau
6,3 mm großes Loch in die
Abflussleitung.
3. Kleben Sie die Dichtung
an die Abflussschelle.
4. Schneiden Sie den
schwarzen Schlauch an ei-
nem Ende im ca. 45° Winkel
ab.
Führen Sie das abgeschnitte-
ne Ende des Schlauchs durch
die Mutter und den Schellen-
eingang (ca. 3 cm).
Bemerkung:
Sollte der Schlauch durch den
Adapter bzw. Schellenein-
gang schwer durchzuschie-
ben sein, nehmen Sie einen
6,3 mm Bohrer und bohren
Sie !!! vorsichtig !!! durch den
Schelleneingang.
5. Legen Sie die Schelle an
die Abflussleitung an und
passen Sie das Ende vom
angeschnittenen schwarzen
Schlauch dem Durchmesser
der Abflussleitung so an,
dass das Ende des Schlau-
ches die Innenwandseite
der Abflussleitung leicht
berührt. Zur Richtung des
abgeschnittenen Schlauch-
endes beachten Sie das Bild:
Die Schnittstelle richtet sich
nach unten.
Fixieren Sie den Schlauch in
der Schelle durch das Anzie-
hen der Mutter (handfest).
6. Befestigen Sie die Ab-
flussschelle am Abflussrohr:
Drehen Sie die Schrauben
nicht zu fest an: handfest!
