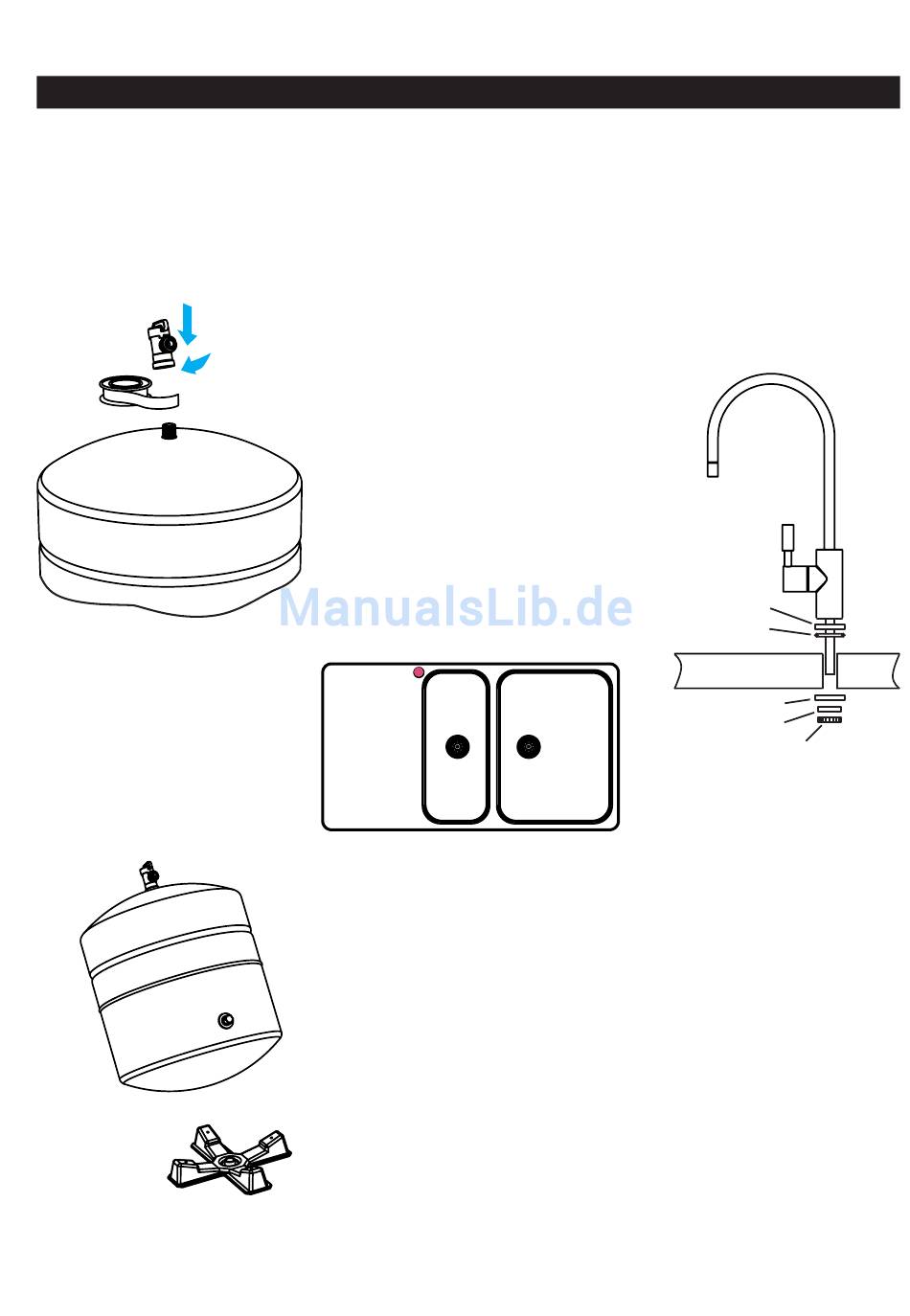

B. Wassertank:
1. Tankventil per Hand auf
den Wassertank schrauben.
(Mit ca. 5 Lagen Teflonband
abdichten).
2. Tankventil gut handfest
andrehen (nicht zu fest
anziehen).
3. Positionieren Sie den
Wassertank an geeigneter
Stelle und stellen Sie ihn auf
das Fußgestell.
4. An das Tankventil wird
später der weiße Schlauch
angeschlossen.
C. Montage des Entnahme-
hahns:
Beim Modell
spring-time
®
501
montieren Sie den Entnah-
mehahn Comfort laut der
Skizze, die in der Verpa-
ckung des Entnahmehahns
Comfort enthalten ist.
Beim Modell
spring-time
®
500
gehen Sie wie folgt vor:
1. Bohren Sie ein 12 mm-
Loch an der vorgesehenen
Stelle der Spüle bzw. Ar-
beitsplatte.
Bei Edelstahlspülen empfeh-
len wir einen Schälbohrer.
Je nach Spülentyp können
auch vorgestanzte Löcher
vorhanden sein, die her-
ausgebrochen werden. Im
Zweifelsfall setzen Sie sich
mit Ihrem Küchenstudio oder
Installateur in Verbindung.
2. Befestigen Sie den Ent-
nahmehahn und ziehen Sie
die Kontermutter fest an,
wie in der nachfolgenden
Abbildung gezeigt:
Abdeckung
O-Ring
Arbeitsplatte
Unterlegscheibe
Spannring
Kontermutter
3. Anschließend schrau-
ben Sie den mitgelieferten
Schnellanschluss bzw. Ent-
nahmehahnaufsatz (grau) an
das Ende der Gewindestan-
ge an. Hierfür benötigen Sie
kein Teflonband, da der An-
schluss selbstdichtend ist.
Hier wird später der blaue
Schlauch angeschlossen.
