Led Operation - Cea Aqc32 Bedienungsanleitung

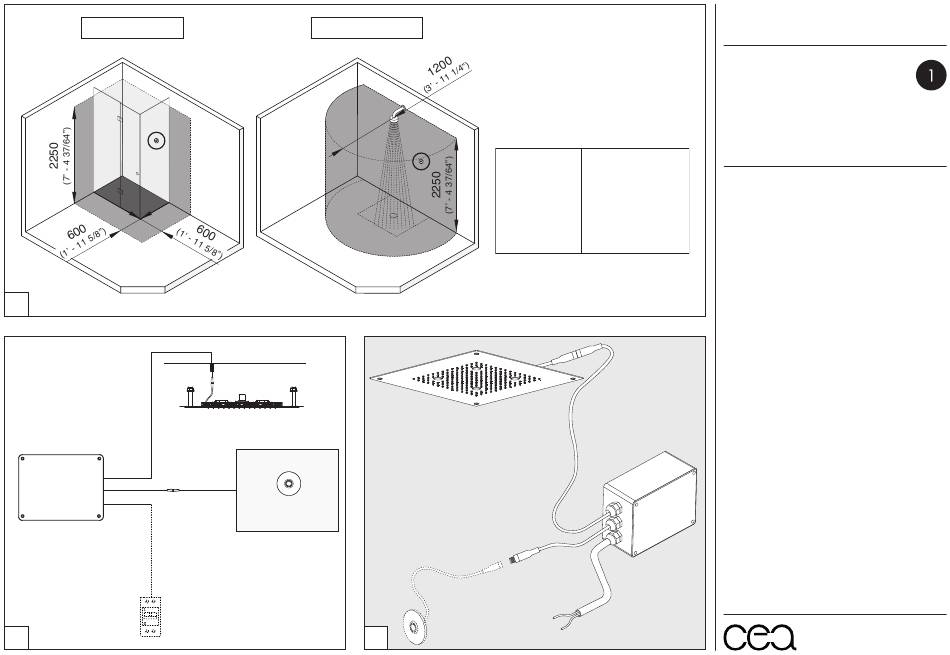

Configurazione con box doccia
Configuration with shower box
Z1
Z2
Z0
1
LED CONTROL UNIT
CONNECTOR
IP65 - 4 poles
POWER SUPPLY
RCD
220 V
2
Configurazione senza box doccia
Configuration without shower box
Z3
Z3
Z2
SHOWER HEAD
(ART. CODE BOT02)
PUSH POWER
BUTTON
30 mA
3
NORMATIVE IN MATERIA DI SICUREZZA ELETTRICA
ELECTRICAL SAFETY REGULATIONS
Europe
Germany
Austria
Switzerland
France
Luxembourg
Great Britain
Netherlands
Belgium
Italy
(ART. CODE BOT02)
5
AQC32
FUNZIONAMENTO LED
/

LED OPERATION

CONFIGURAZIONE 1: interruttore On/Off BOT02
/
SETTING 1: push power button BOT02
EN 60598-1,2
VDE 100, Teil 701
ÖVE-EN 1, Teil 4, § 49
AVVERTENZE TECNICHE
NIN 100
1. L'interruttore On/Off BOT02 deve essere posizionato
NF.C. 15-100, section 7-701
nella zona Z1, Z2 o Z3, in conformità con le norme UE sulla
EVU/VDE 100, Teil 701
sicurezza.
BS 7671
NEN 1010, 727.1+2 2. La centralina deve essere collegata prima ai LED del soffione
R.G.I.E., Art. 86.10 e solo successivamente alla rete elettrica.
CEI 64-8/7 sez. 701 3. L'impianto deve essere eseguito da tecnici qualificati e
conformemente alle norme vigenti.
TECHNICAL WARNINGS
1. The push power button BOT02 must be placed inside zone
Z1, Z2 or Z3, in compliance with the EU safety regulations.
2. The electronic control unit must be connected first to the head
shower LED lights and then to the electric system.
3. The electric system needs to be carried out by skilled technicians
and has to be compliant to the national and international standards.
TECHNISCHE WARNUNG
1. Der Ein/Ausschalter BOT02 muss in zone Z1 Z2 or Z3
platziert gemäß EU-Vorschriften über Sicherheit.
2. Die Steuerung muss zuerst an die Duschkopf-LEDs
angeschlossen werden und erst danach ins Stromnetz.
3. Die Anlage muss von qulifizierten Technikern durchgeführt
werden und in Uebereinstimmung mit den geltenden Vorschriften.
ADVERTENCIA TÉCNICA
1. El interruptor de encendido BOT02 debe colocarse en la
zona Z1, Z2 o Z3, de acuerdo con las normas de seguridad
de la UE.
2. La unidad de control debe conectarse primero a los LED del
rociador y solo luego a la red.
3. El sistema debe ser realizado por técnicos cualificados y de
acuerdo con la normativa vigente.
ADVERTISSEMENTS TECHNIQUES
1. L'interrupteur BOT02 doit être positionné zone Z1, Z2 ou
Z3, conformément à la réglementation UE sur la
sécurité.
2. L'unité de contrôle doit d'abord être connectée aux LED de
la douche de tête et seulement après, être connectée au réseau
électrique.
3. L'installation doit être réalisée par des techniciens qualifiés e
conformément à la réglementation en vigueur
_ REV10
