CEA AQC32 Bedienungsanleitung
Inhaltsverzeichnis

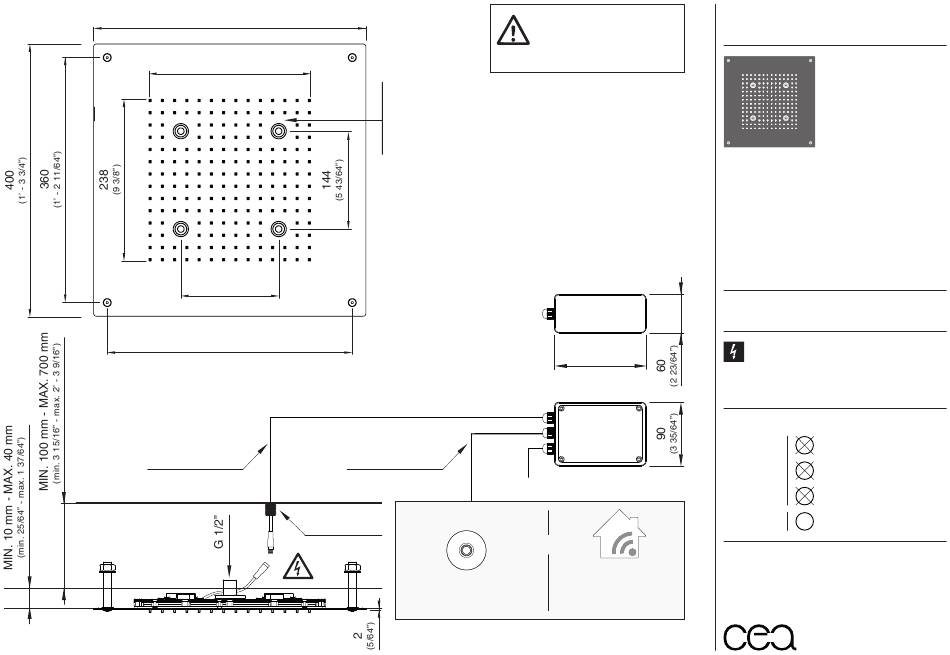

400
(1' - 3 3/4")
238
(9 3/8")
144
(5 43/64")
360
(1' - 2 11/64")
L. 5000 mm (5 m)
(L. 16' - 4 27/32")
MIN. Ø20 mm
(MIN. Ø25/32")
LED WHITE
300 mA
POWER SUPPLY
2,5 W
NOMINAL POWER
3000 K
WHITE LED TEMPERATURE
90 lm
FLUX WHITE LED
INPUT: 100 - 220VAC 50/60HZ
L. 5000 mm (5 m)
(L. 16' - 4 27/32")
(ART.CODE BOT02)
PUSH POWER BUTTON
INTERRUTTORE ON/OFF
Una centralina di controllo
gestisce un solo soffione /
Each LED control unit operates
only one shower head
LED CONTROL UNIT
CENTRALINA
OUTPUT: 12V
130
(5 1/8")
OR
HOME AUTOMATION
SYSTEMS
SISTEMI DI DOMOTICA
AQC32
_ REV10
AQC32/FREE IDEAS
AISI 316L STAINLESS STEEL
Soffione ad incasso con getto a pioggia, LED luce bianca
e ugelli in silicone, completo di centralina di controllo.
Da abbinare ad interruttore On/Off BOT02
Built-in shower head with rain jet, LED white light
and silicone nozzles. LED control unit included to combine
with push power button BOT02
CEA DESIGN STUDIO
PRODOTTI CORRELATI / RELATED PRODUCTS
BOT02
Prodotto che necessita di collegamento elettrico
Product that needs electrical connection
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Inhaltsverzeichnis
Verwandte Anleitungen für CEA AQC32
Inhaltszusammenfassung für CEA AQC32
- Seite 1 3000 K WHITE LED TEMPERATURE 90 lm FLUX WHITE LED AQC32/FREE IDEAS AISI 316L STAINLESS STEEL Soffione ad incasso con getto a pioggia, LED luce bianca e ugelli in silicone, completo di centralina di controllo. Da abbinare ad interruttore On/Off BOT02...
- Seite 2 AQC32 GETTO A PIOGGIA / RAIN JET _ REV10 H (mm) H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale d’installazione del prodotto si determina in base all’altezza dell’utente. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS (1’ - 3 3/4”) (1’ - 3 3/4”) Each individual product has to be installed and adjusted to suit the user’s height.
- Seite 3 AQC32 _ REV10 INDICE / INDEX INSTALLAZIONE CENTRALINA / CONTROL UNIT INSTALLATION AQC32/FREE IDEAS AISI 316L STAINLESS STEEL FUNZIONAMENTO LED / LED OPERATION Soffione ad incasso con getto a pioggia, LED luce bianca e ugelli in silicone, completo di centralina di controllo.
- Seite 4 AQC32 Configurazione con box doccia Configurazione senza box doccia _ REV10 Configuration with shower box Configuration without shower box INSTALLAZIONE CENTRALINA CONTROL UNIT INSTALLATION NORMATIVE IN MATERIA DI SICUREZZA ELETTRICA ELECTRICAL SAFETY REGULATIONS AVVERTENZE TECNICHE Europe EN 60598-1,2 1. La centralina deve essere posizionata al di fuori delle zone...
-
Seite 5: Led Operation
AQC32 Configurazione con box doccia Configurazione senza box doccia _ REV10 Configuration with shower box Configuration without shower box FUNZIONAMENTO LED LED OPERATION NORMATIVE IN MATERIA DI SICUREZZA ELETTRICA CONFIGURAZIONE 1: interruttore On/Off BOT02 ELECTRICAL SAFETY REGULATIONS SETTING 1: push power button BOT02... - Seite 6 AQC32 _ REV10 A dispositivo acceso, With the device turned on, A dispositivo spento, With the device turned off, Spegnimento Accensione premere una volta press the push power button premere una volta press the push power button l’interruttore On/Off BOT02 BOT02 once l’interruttore On/Off BOT02...
- Seite 7 AQC32 _ REV10 FUNZIONAMENTO LED SHOWER HEAD LED OPERATION LED CONTROL UNIT CONFIGURAZIONE 2: sistemi di domotica SETTING 2: home automation systems HOME AUTOMATION AVVERTENZE TECNICHE SYSTEMS 1. La centralina deve essere collegata prima ai LED del soffione e solo successivamente alla rete elettrica.
- Seite 8 AQC32 _ REV10 INSTALLAZIONE SOFFIONE WATER SUPPLY SHOWER HEAD INSTALLATION DN15 G 1/2" AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni al prodotto.
- Seite 9 AQC32 _ REV10 ceadesign.it...
- Seite 10 AQC32 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE _ REV10 Settimanalmente pulire gli ugelli anticalcare Weekly clean the nozzles to remove any lime scale ceadesign.it...
-
Seite 11: Caratteristiche Tecniche
AQC32 _ REV10 CARATTERISTICHE TECNICHE PRODOTTO LASER DI CLASSE 2 AVVERTENZE TECNICHE Tensione di alimentazione: 12Vcc ± 3% Le radiazioni luminose di questa classe sono considerate a Assorbimento massimo: 1.3 A - 8.4 A basso rischio, ma potenzialmente pericolose. TECHNICAL WARNINGS... -
Seite 12: Technical Characteristics
AQC32 _ REV10 TECHNICAL CHARACTERISTICS CLASS 2 LASER PRODUCT AVVERTENZE TECNICHE Electrical current: 12Vcc ± 3% Class 2 laser rays are considered to be without risk, but Maximum consumption: 1.3 A - 8.4 A could be potentially dangerous. Normally they do not... -
Seite 13: Technische Eigenschaften
AQC32 _ REV10 TECHNISCHE EIGENSCHAFTEN LASER PRODUKT DER KLASSE 2 AVVERTENZE TECNICHE Versorgungsspannung: 12Vcc ± 3% Lichtstrahlen dieser Klasse gelten als a geringes Risiko, Maximale Absorption: 1.3 A - 8.4 A aber potenziell gefährlich. Normalerweise verursachen TECHNICAL WARNINGS Betriebservice: Kontinuelich sie bei Betrachtun keinen dauerhaften Schaden ein Paar Betriebsumgebungstemperatur: von 0 bis + 40 °C... -
Seite 14: Características Técnicas
AQC32 _ REV10 CARACTERÍSTICAS TÉCNICAS PRODUCTO LÁSER DE CLASE 2 AVVERTENZE TECNICHE Tensión de alimentación: 12Vcc ± 3% Las radiaciones de luz en esta clase se consideran de bajo Absorción máxima: 1.3 A - 8.4 A riesgo pero potencialmente peligrosas. Normalmente no... -
Seite 15: Caractéristiques Techniques
AQC32 _ REV10 CARACTÉRISTIQUES TECHNIQUES PRODUIT LASER DE CLASSE 2 AVVERTENZE TECNICHE Tension d’alimentation: 12Vcc ± 3% Les rayonnements lumineux de cette classe sont considérés Absorption maximale: 1.3 A - 8.4 A comme un faible risque, mais potentiellement dangereux. TECHNICAL WARNINGS Service d’exploitation: Continu...
