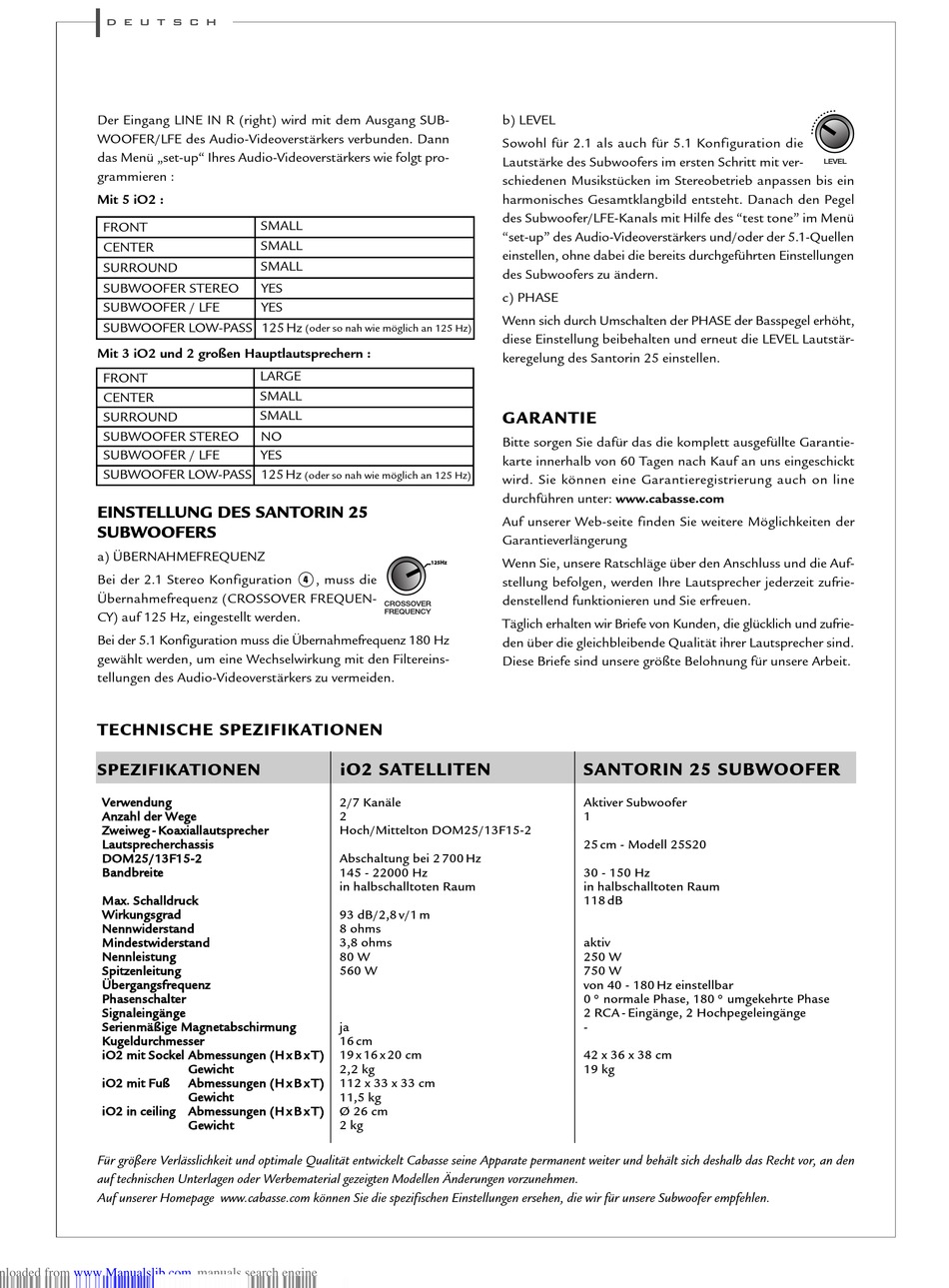

Cabasse IO2 Betriebsanleitung Seite 14

d e u t s c h
Der Eingang LINE IN R (right) wird mit dem Ausgang SUB-
WOOFER/LFE des Audio-Videoverstärkers verbunden. Dann
das Menü „set-up" Ihres Audio-Videoverstärkers wie folgt pro-
grammieren :
Mit 5 iO2 :
SMALL
FRONT
SMALL
CENTER
SMALL
SURROUND
SUBWOOFER STEREO YES
SUBWOOFER / LFE YES
SUBWOOFER LOW-PASS 125 Hz
Mit 3 iO2 und 2 großen Hauptlautsprechern :
LARGE
FRONT
SMALL
CENTER
SMALL
SURROUND
SUBWOOFER STEREO NO
SUBWOOFER / LFE YES
SUBWOOFER LOW-PASS 125 Hz
EINSTELLUNG DES SANTORIN 25
SUBWOOFERS
a) ÜBERNAHMEFREQUENZ
Bei der 2.1 Stereo Konfiguration
Übernahmefrequenz (CROSSOVER FREQUEN-
CY) auf 125 Hz, eingestellt werden.
Bei der 5.1 Konfiguration muss die Übernahmefrequenz 180 Hz
gewählt werden, um eine Wechselwirkung mit den Filtereins-
tellungen des Audio-Videoverstärkers zu vermeiden.
TECHNISCHE SPEZIFIKATIONEN
SPEZIFIKATIONEN
Verwendung
Anzahl der Wege
Zweiweg - Koaxiallautsprecher
Lautsprecherchassis
DOM25/13F15-2
Bandbreite
Max. Schalldruck
Wirkungsgrad
Nennwiderstand
Mindestwiderstand
Nennleistung
Spitzenleitung
Übergangsfrequenz
Phasenschalter
Signaleingänge
Serienmäßige Magnetabschirmung
Kugeldurchmesser
iO2 mit Sockel Abmessungen (H x B x T)
Gewicht
iO2 mit Fuß Abmessungen (H x B x T)
Gewicht
iO2 in ceiling Abmessungen (H x B x T)
Gewicht
Für größere Verlässlichkeit und optimale Qualität entwickelt Cabasse seine Apparate permanent weiter und behält sich deshalb das Recht vor, an den
auf technischen Unterlagen oder Werbematerial gezeigten Modellen Änderungen vorzunehmen.
Auf unserer Homepage www.cabasse.com können Sie die spezifischen Einstellungen ersehen, die wir für unsere Subwoofer empfehlen.
(oder so nah wie möglich an 125 Hz)
(oder so nah wie möglich an 125 Hz)
125Hz
4
, muss die
iO2 SATELLITEN
2/7 Kanäle
2
Hoch/Mittelton DOM25/13F15-2
Abschaltung bei 2 700 Hz
145 - 22000 Hz
in halbschalltoten Raum
93 dB/2,8 v/1 m
8 ohms
3,8 ohms
80 W
560 W
ja
16 cm
19 x 16 x 20 cm
2,2 kg
112 x 33 x 33 cm
11,5 kg
Ø 26 cm
2 kg
b) LEVEL
Sowohl für 2.1 als auch für 5.1 Konfiguration die
Lautstärke des Subwoofers im ersten Schritt mit ver-
schiedenen Musikstücken im Stereobetrieb anpassen bis ein
harmonisches Gesamtklangbild entsteht. Danach den Pegel
des Subwoofer/LFE-Kanals mit Hilfe des "test tone" im Menü
"set-up" des Audio-Videoverstärkers und/oder der 5.1-Quellen
einstellen, ohne dabei die bereits durchgeführten Einstellungen
des Subwoofers zu ändern.
c) PHASE
Wenn sich durch Umschalten der PHASE der Basspegel erhöht,
diese Einstellung beibehalten und erneut die LEVEL Lautstär-
keregelung des Santorin 25 einstellen.
GARANTIE
Bitte sorgen Sie dafür das die komplett ausgefüllte Garantie-
karte innerhalb von 60 Tagen nach Kauf an uns eingeschickt
wird. Sie können eine Garantieregistrierung auch on line
durchführen unter: www.cabasse.com
Auf unserer Web-seite finden Sie weitere Möglichkeiten der
Garantieverlängerung
Wenn Sie, unsere Ratschläge über den Anschluss und die Auf-
stellung befolgen, werden Ihre Lautsprecher jederzeit zufrie-
denstellend funktionieren und Sie erfreuen.
Täglich erhalten wir Briefe von Kunden, die glücklich und zufrie-
den über die gleichbleibende Qualität ihrer Lautsprecher sind.
Diese Briefe sind unsere größte Belohnung für unsere Arbeit.
SANTORIN 25 SUBWOOFER
Aktiver Subwoofer
1
25 cm - Modell 25S20
30 - 150 Hz
in halbschalltoten Raum
118 dB
aktiv
250 W
750 W
von 40 - 180 Hz einstellbar
0 ° normale Phase, 180 ° umgekehrte Phase
2 RCA - Eingänge, 2 Hochpegeleingänge
-
42 x 36 x 38 cm
19 kg
