1.4.6. Monitor Auswahl (Dip 7 und 8)
Dip-Schalter 7 und 8 regeln die monitorspezifischen Bildeinstellungen:
Monitorgröße
8.8 Zoll Monitor
10.25 Zoll Monitor
12.3 Zoll Monitor
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface-
Box durchgeführt werden!

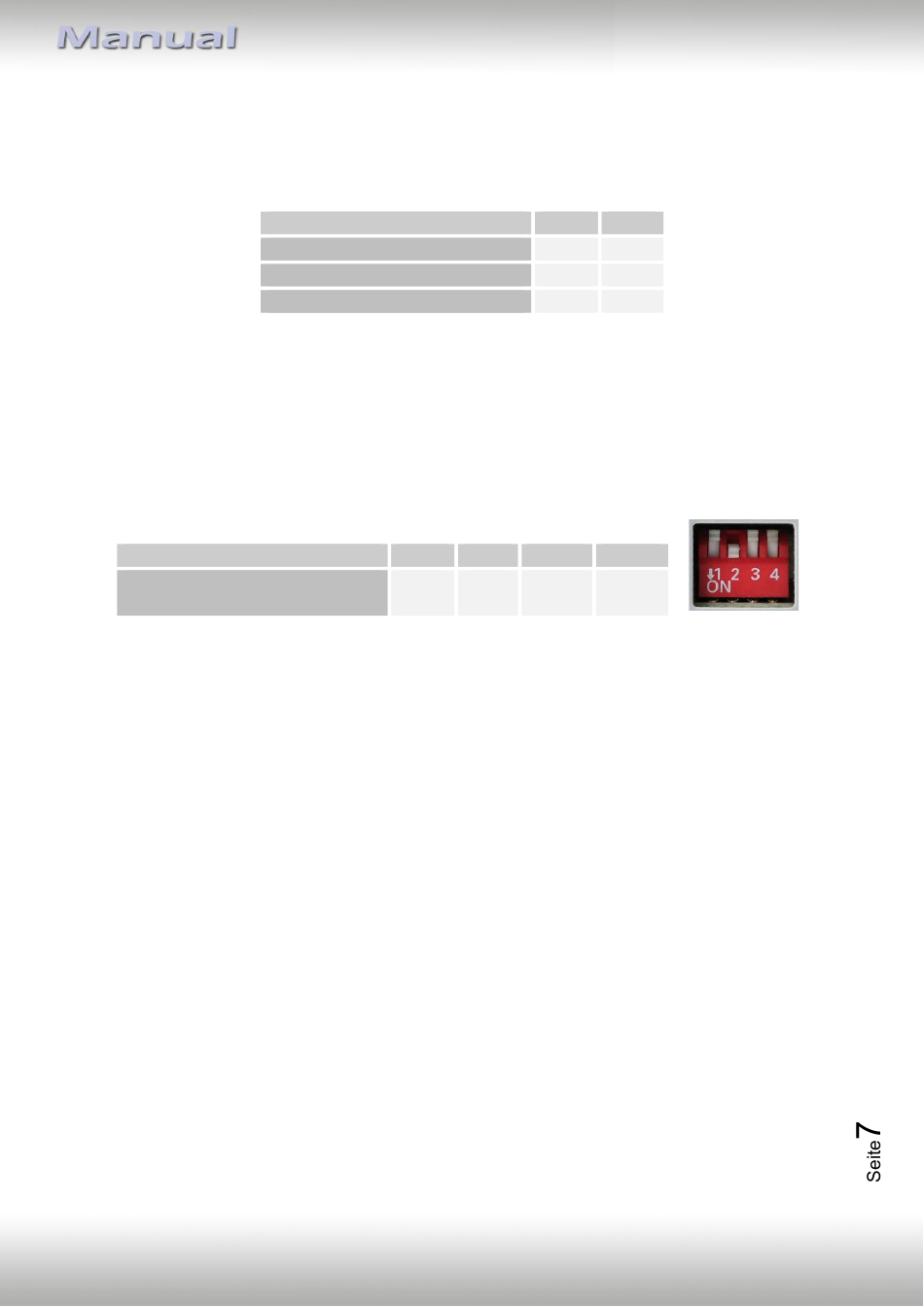

1.5. Einstellungen der 4 Dip-Schalter (CAN-Funktion - rot)
Dip Position "unten" ist ON und Position "oben" ist OFF.
Alle Dipschalter anhand der Tabelle einstellen:
Fahrzeug/Navigation
MGU
*Dip1 = ON bewirkt einen Video-Reset kurz nach dem Systemstart. Dies soll einen sporadisch
auftretenden Schwarzbildschirm nach dem Fahrzeugstart verhindern. In einigen Fahrzeugen
muss diese Funktion jedoch ausgeschaltet werden (OFF), damit überhaupt ein Bild angezeigt
wird.
Hinweis: Bei fehlender oder mangelhafter Bilddarstellung oder fehlerhafter CAN-Funktion
Dips 2 und 3 auch in alternativen Schalterstellungen ausprobieren! Dip 4 aber immer auf OFF
stehen lassen.
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der CAN-Box
durchgeführt werden!
Version 14.01.2026
Dip 7
ON
OFF
OFF
Dip 1 Dip 2 Dip 3
ON* OFF ON
(OFF)*
HW: CAM(V100)/(V30.3)
Dip 8
OFF
OFF
ON
Dip 4
OFF
RL4-MGU
