Montageanleitung
für die Fachkraft

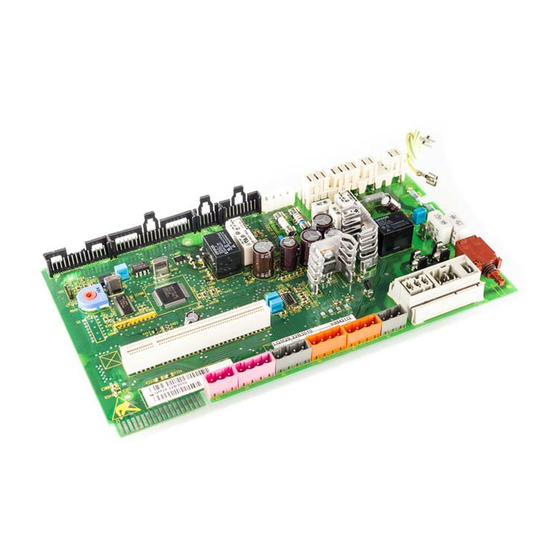

Brennersteuergerät LGM 29 austauschen
Für Vitodens 300
Best.-Nr. 7865533
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
5812444 DE
10/2017
VIESMANN
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!
