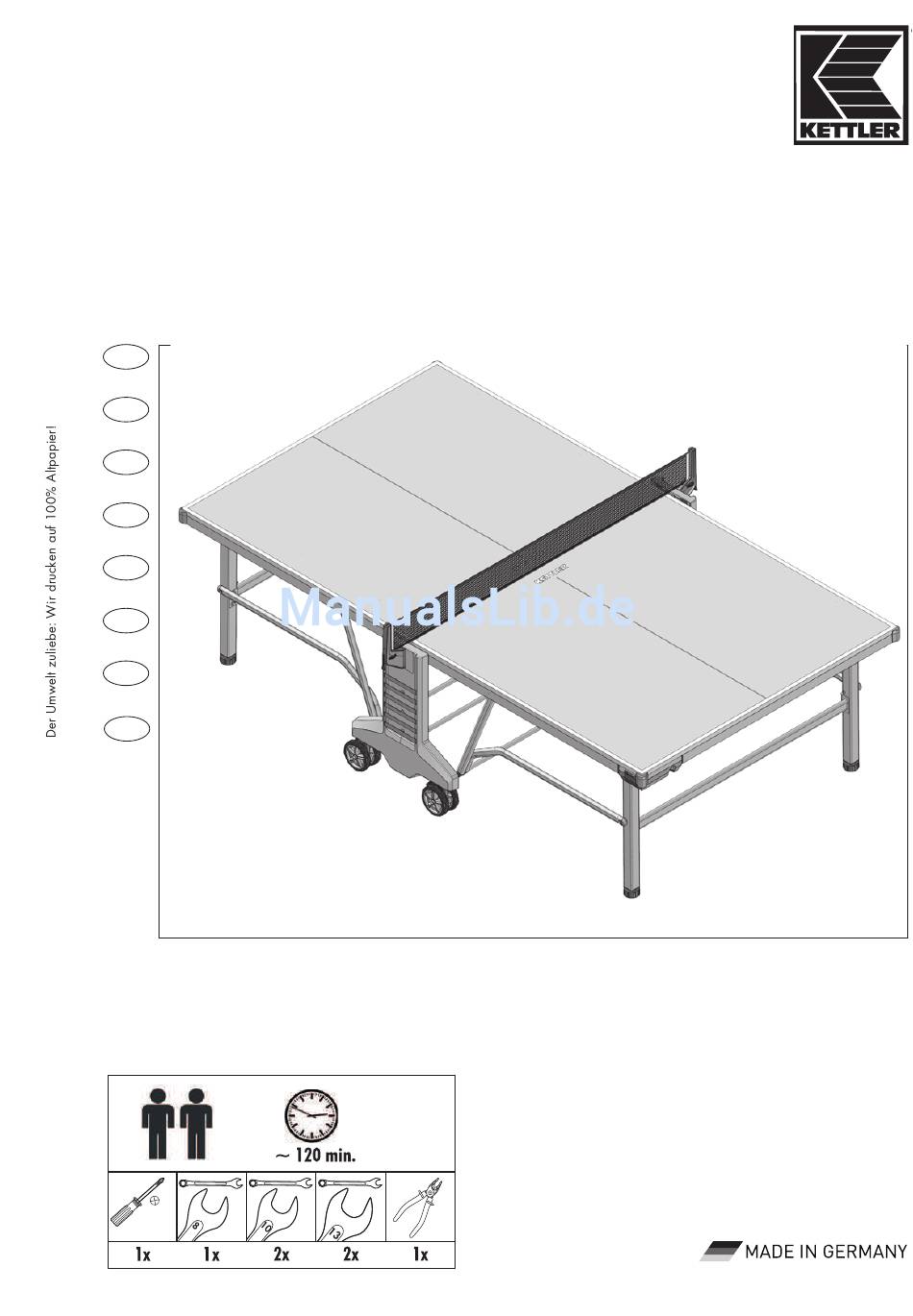

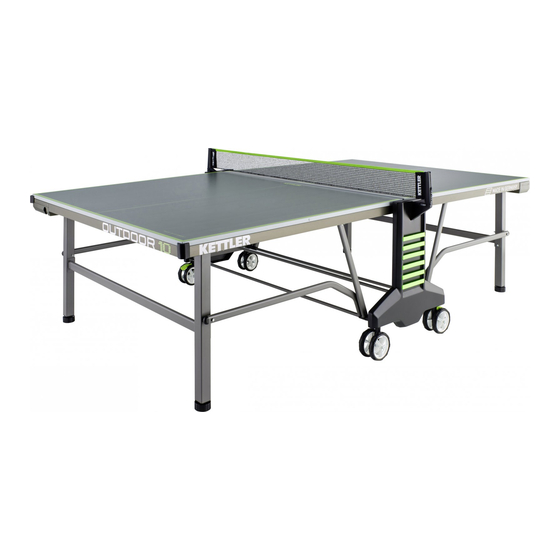

- Seite 1 Abbildung ähnlich Montageanleitung Tischtennistisch „Outdoor 10”, „Indoor 10“ Art.-Nr. 07178-900, 07178-950, 07138-900...
-
Seite 2: Wichtige Hinweise
Gebrauch Ihres Tischtennis-Tisches. Bewahren Sie diese Anleitung zur Information bzw. für War- tungsarbeiten oder Ersatzteilbestellungen sorgfältig auf. Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse lassen wir in unsere Entwicklung einfließen. Aus diesem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. -
Seite 3: Ersatzteilbestellung
All KETTLER products are designed in accordance with the latest safety regulations and undergo a constant process of quality control during manufacturing. The knowledge gained in this process is used to constantly improve and develop our products. In order to offer our customers the very best in product quality, we reserve the right to make technical changes at any time. - Seite 4 Checkliste (Packungsinhalt) Checklist (contents of packaging) Lista di controllo (contenuto del pacco) Liste de vérification (contenu de l’emballage) Lista de control (contenido del paquete) Checklijst (verpakkingsinhoud) Lista kontrolna (zawartość opakowania) ПЕРЕЧЕНЬ КОМПЛЕКТА ПОСТАВКИ Sie benötigen zusätzlich folgendes Werkzeug (Gehört nicht zum Lieferumfang): You also need the following tools (Not included): Vous avez besoin de cet util en complément (con compris dans la livraison) U heeft tevens volgend gereedschap nodig (Is niet in de levering ingesloten):...
- Seite 5 Checkliste (Packungsinhalt) Checklist (contents of packaging) Lista di controllo (contenuto del pacco) Liste de vérification (contenu de l’emballage) Lista de control (contenido del paquete) Checklijst (verpakkingsinhoud) Lista kontrolna (zawartość opakowania) ПЕРЕЧЕНЬ КОМПЛЕКТА ПОСТАВКИ Preste atención a la numeración de la bolsa de tornillos! Achten Sie auf die Nummerierung der Schraubenbeutel! Fare attenzione alla numerazione delle confezioni di viti! Pay attention to the numbering of the bag of screws!
-
Seite 6: Messhilfe Für Verschraubungsmaterial
Messhilfe für Verschraubungsmaterial Measuring help for screw connections Ayuda para la medición del material de atornilladura Gabarit pour système de serrage Misura per materiale di avvitamento Meethulp voor schroefmateriaal Wzornik do połączeń śrubowych Справочные размеры крепежных элементов Beispiele Exemple Exemplos Příklady Példák Exempel... - Seite 7 M8x110 ø16...
- Seite 8 M8x110 ø16...
- Seite 9 M8x65 ø25 66mm Für die Montageschritte Bild 3 bis Bild 5b ist ein ebener und Utilice la tapa intacta del cartón de embalaje como superfi- fremdkörperfreier Untergrund erforderlich. Verwenden Sie cie. Compruebe que no hay tornillos, componentes de suje- hierfür den unbeschädigten Deckel der Verpackungskartona- ción o cuerpos extraños sobre la base de cartón.
- Seite 10 3,9x16 „klick“ „klick“...
- Seite 11 M6x20 12,5x6,4 ø 26 mm...
- Seite 12 M6x90 | ø12x6,4x2 | ø12x6,3x8 | ø12x6,4x2 | M6 Klick!
- Seite 13 M8x65 ø 25 mm...
- Seite 14 M5x16 ø12...
- Seite 15 M6x30 12,5x6,4...
- Seite 16 B „klick“...
-
Seite 17: D Hochklappen Der Plattenhälften
Hochklappen der Plattenhälften Instrucciones de manejo Folding the table halves Avvertenze per il maneggio Indication relative à la manipulation Wskazówki obsługowe Bedieningsinstruktie Указания по обращению Herunterklappen der Plattenhälften Instrucciones de manejo Unfolding the table halves Avvertenze per il maneggio Indication relative à la manipulation Wskazówki obsługowe Bedieningsinstruktie Откидывание... - Seite 18 Handhabungshinweise Handling Instrucciones de manejo Indication relative à la manipulation Avvertenze per il maneggio Bedieningsinstruktie Wskazówki obsługowe Откидывание половин плиты кверху +/– 5 mm...
- Seite 19 Handhabungshinweise Handling Instrucciones de manejo Indication relative à la manipulation Avvertenze per il maneggio Bedieningsinstruktie Wskazówki obsługowe Откидывание половин плиты кверху Gehört nicht zum Lieferumfang Not included Con compris dans la livraison Is niet in de levering ingesloten No pertenece al volumen de suministro Non è...
-
Seite 21: Ersatzteilzeichnung Und -Liste
– D – – GB – Example Type label - Serial number Example Plaque signalétique - – F – Heinz Kettler GmbH & Co. KG Haupstrasse 28 Numèro de serie D 59463 Ense Parsit – NL – Bij voorbeeld Typeplaatje - Serien- nummer Ejemplo Placa identificativa - Núme-... - Seite 22 Схема и перечень запасных частей Плита стола для пинг-понга (ОБЯЗАТЕЛЬНО УКАЗЫВАЙ- ТЕ АРТИКУЛЬНЫЙ НОМЕР СТОЛА ДЛЯ ПИНГ-ПОНГА!) Teil Bezeichnung Stück Ersatzteil-Nr. Ersatzteil-Nr. Ersatzteil-Nr. für 07178-900 07138-900 07178-950 OUTDOOR 10 INDOOR 10 OUTDOOR 10 94178900 94138900 94178950 94111743 94111743 94111743 94111744 94111744 94111744...
