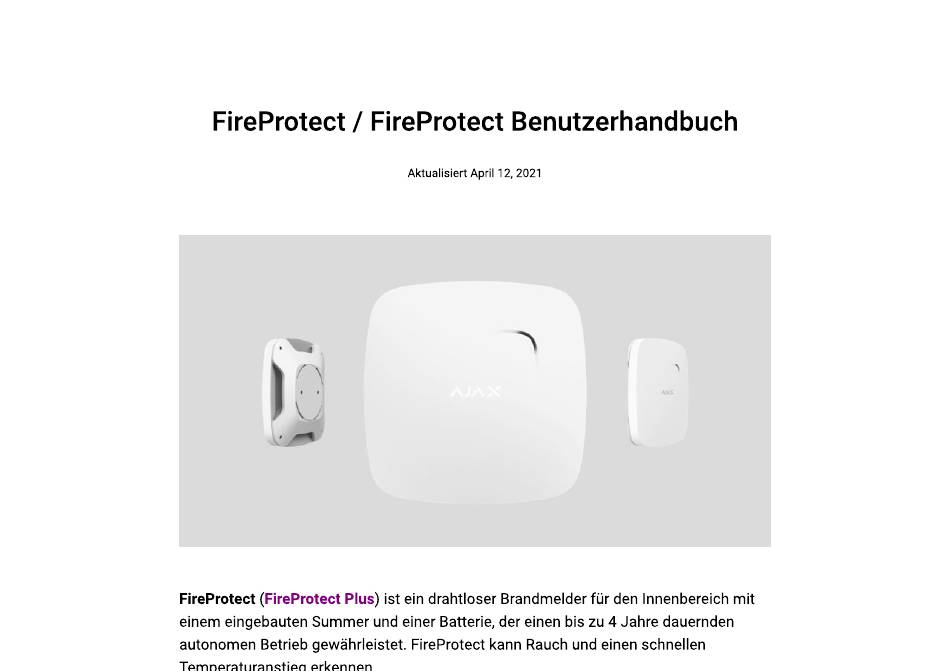

FireProtect
/ FireProtect
Benutzerhandbuch
Aktualisiert April 12, 2021
FireProtect (FireProtect Plus) ist ein drahtloser Brandmelder für den Innenbereich mit
einem eingebauten Summer und einer Batterie, der einen bis zu 4 Jahre dauernden
autonomen Betrieb gewährleistet.
FireProtect kann Rauch und einen schnellen
Verwandte Anleitungen für AJAX FireProtect
Inhaltszusammenfassung für AJAX FireProtect
- Seite 1 / FireProtect Benutzerhandbuch Aktualisiert April 12, 2021 FireProtect (FireProtect Plus) ist ein drahtloser Brandmelder für den Innenbereich mit einem eingebauten Summer und einer Batterie, der einen bis zu 4 Jahre dauernden autonomen Betrieb gewährleistet. FireProtect kann Rauch und einen schnellen...
- Seite 2 Brandmelder mit Kohlenmonoxidsensor FireProtect Plus kaufen Der Melder Wird über die Ajax-Apps für iOS, Android, macOS und Windows eingerichtet. Das System benachrichtigt den Benutzer über alle Ereignisse durch Push- Benachrichtigungen, SMS und Anrufe (falls aktiviert). Das Ajax-Sicherheitssystem kann an eine zentrale Überwachungsstation eines Sicherheitsdienstes angeschlossen werden.
- Seite 3 AJAX 1. Sirenenloch 2. Leuchtanzeige (fungiert als Sensor und Test-Taste) 3. Rauchkammerloch mit dem Temperaturmelder hinter dem Netz 4. SmartBracket- Befestigungsplatte 5. Netztaste 6. Manipulationstaste 7. QR-C0de...
- Seite 4 (es müssen nicht 600Cerreicht werden), registriert der Melder den Temperaturanstieg, was einen Feueralarm auslöst. Die Lebensdauer des Melders FireProtect Plus beträgt bis zu 7 Jahre (FireProtect bis zu 10 Jahre). 1mFalle eines Melderausfalls (Sie werden entsprechend benachrichtigt) muss der Melder ausgetauscht Oder zur umfassenden Diagnostik eingeschickt werden.
- Seite 5 1. Durch Drücken des Ajax Logos auf dem Gerätedeckel (unter dem Logo befindet sich ein Betätigungsknopf). AJAX 2. Über die Ajax App. 1mFalle eines Feueralarms Wird in der Ajax App eine Pop-up- Meldung angezeigt, über die Sie die eingebauten Sirenen ausschalten können. 9:41...
- Seite 6 FireProtect Kitchen Socket Living Room 3. Über KeyPad (wenn Gekoppelten Feueralarm stummschalten-Funktion aktiviert ist). Um die eingebauten Sirenen im Falle eines Feueralarms auszuschalten, können Sie die Taste auf Ihrem KeyPad betätigen. AJAX...
- Seite 7 Raum. 2. Schalten Sie die Hub-Zentrale ein und überprüfen Sie die Internetverbindung (über Ethernet-Kabel und/oder GSM-Netz). 3. Stellen Sie sicher, dass die Hub-Zentrale deaktiviert ist und nicht aktualisiert wird, indem Sie den Status in der Ajax App überprüfen.
- Seite 8 1. Wählen Sie Gerät hinzufügen in der Ajax-App. 2. Benennen Sie das Gerät, scannen Sie Oder geben Sie den QR-Code ein (befindet sich auf dem Meldergehäuses und der Verpackung) und wählen Sie den Aufstellungsraum aus. 3. Tippen Sie auf Hinzufügen — der Countdown beginnt.
- Seite 9 Um sicherzustellen, dass der Melder eingeschaltet ist, drücken Sie die Ein-/Ausschalttaste — das Logo leuchtet für eine Sekunde rot auf. Damit Erkennung und Verbindung erfolgen kann, muss sich das Melder im Empfangsbereich des drahtlosen Netzwerks der Hub-Zentrale befinden (an einem einzelnen geschützten Objekt).
- Seite 10 Verwendung des Integrationsmoduls Ajax uartBridge Oder Ajax ocBridge Plus folgen Sie den Empfehlungen im Handbuch des jeweiligen Geräts. Der Rauchmelder arbeitet immer im aktiven Modus. Bei der Anbindung von FireProtect an Sicherheitssysteme von Drittanbietern ist es sinnvoll, das Gerät in einer permanent aktiven Schutzzone zu platzieren.
- Seite 11 Alarm Temperaturschwellert überschritten überschritten Der Zustand des Alarms für schnellen Schneller Temperaturanstieg Temperaturanstieg Hoher CO-Niveau (nur FireProtect Plus) Der Zustand des gefährlichen CO-Pegel-Alarms Backup-Akku Ladung Notstrombatterie des Geräts Rauchmelder Der Status des Rauchmelders Rauchmelder Staubgehalt Der Staubgehalt in der Rauchkammer Zeigt den Status des Geräts an: aktiv, vom Benutzer...
- Seite 12 Auswählen des virtuellen Raums, dem das Gerät Raum zugewiesen Wird Wenn der Melder aktiv ist, warnt er bei Gefährlicher CO-Level-Alarm (nur FireProtect Plus) Überschreitungder Kohlenmonoxidkonzentration Falls aktiv, reagiert der Melder bei einer Temperatur Hochtemperatur-Alarm 600C und höher Falls aktiv, reagiert der Melder auf einen schnellen Schneller Temperaturanstiegs-Alarm Temperaturanstieg (300Cfür 30 Minuten Oder...
- Seite 13 Jeweller-Signalstärketest Schaltet das Gerät in den Signalstärketestmodus FireProtect-Selbsttest Startet FireProtect-Selbsttest Erlaubt dem Benutzer, das Gerät zu trennen, ohne es ganz aus dem System zu entfernen. Es stehen zwei Optionen zur Verfügung: Vollständig — das Gerät führt keine Systembefehle aus, kann nicht über...
- Seite 14 4. Öffnen Sie Service 5. Öffnen Sie „FeuermeIder-EinsteIIungen" und aktivieren Sie „GekoppeIte Rauchmelder Alarm" Der „Gekoppelte Rauchmelder Alarm" Wird von FireProtect und FireProtect Plus mit einer Firmware Version 3.42 und höher unterstützt. Sollte diese Funktion eingeschaltet sein, kann das...
- Seite 15 Brandursache. 2. Alarmverzögerung Wird aktiviert. 3. Der Brandmelder löst einen Alarm aus. Benutzer erhalten eine Benachrichtigung der Ajax-App (wenn der Nutzer seine Benachrichtigungen aktiviert hat). Dann werden am Objekt unsere Sirenen aktiviert (wenn die entsprechenden Einstellungen aktiviert wurden). 15:53...
- Seite 16 FireProtect Fireprotect rotect Während der Verzögerung des Alarms detektiert der ausgelöste Melder auch...
- Seite 17 • Während der Verzögerung der Alarmausbreitung löste auch mindestens ein weiterer Brandmelder im System den Alarm aus. FireProtect FireProtect FireProtect...
- Seite 18 Signs of smoke, FireProtect Plus in Kitchen Check the reason prior to mute detector Time remaining for interconnected alarm to Start: 4:56 Postpone Alarm Signal • Betätigen der Funktionstaste des KeyPads (1m Betriebmodus: gekoppelten Feueralarm stummschalten).
- Seite 19 15:59 Fire detectors settings Interconnected FireProtect Alarms All buzzers of FireProtect detectors connected to the hub activate when at least one of them is triggered Delay of Interconnected Alarms, min Select the time to postpone interconnected fire detectors alarm Ignore First Alarm...
- Seite 20 Das Logo leuchtet 1 Sekunde lang grün auf Einschalten des Melders Das Logo blinkt dreimal rot und das Gerät schaltet Abschaltung des Melders sich Das Logo blinkt eine Minute lang grün, dann schaltet Registrierung fehlgeschlagen Gerät in den autonomen Modus Die Sirene schaltet sich ein, das Logo leuchtet Rauch Oder Temperaturanstieg erkannt...
- Seite 21 FireProtect-SeIbsttest Dämpfungsprüfung Gemäß den Anforderungen der Norm EN50131 Wird der Pegel des von drahtlosen Geräten gesendeten Funksignals während des Testmodus verringert. Melderprüfung...
- Seite 22 Gerät ist nur für die Innenraummontage vorgesehen. Wenn der Signalpegel niedrig ist (ein Balken), können wir den stabilen Betrieb des Melders nicht garantieren. Ergreifen Sie alle möglichen Maßnahmen zur Verbesserung der Signalqualität. Bewegen Sie zumindest den Melder. Schon eine Verschiebung von 20 cm kann die Qualität des Signalempfangs deutlich verbessern.
- Seite 23 Installationsvorgang Vergewissern Sie sich vor der Installation des Melders, dass Sie den optimalen Standort gewählt haben, der den Richtlinien dieses Handbuchs entspricht!
- Seite 24 SmartBracket drehen. Wenn der Melder in SmartBracket befestigt ist, blinkt er mit einer LED und signalisiert damit, dass der Manipulationsschutz geschlossen ist. Wenn die LED nach der Fixierung in SmartBracket nicht blinkt, überprüfen Sie den Status der Manipulation in der Ajax-App und dann die Fixierungsdichtheit der Platte.
- Seite 25 Der Melder kann autonom, ohne Anschluss an ein Sicherheitssystem, eingesetzt werden. 1. Schalten Sie den Melder ein, indem Sie die Netztaste 3 Sekunden lang drücken (das Logo leuchtet 1 Sekunde lang grün auf) und führen Sie den Rauch-Test durch. 2. Wählen Sie den optimalen Standort des Melders entsprechend den Empfehlungen im zweiten Teil des Abschnitts Auswahl...
- Seite 26 die Rauchkammer säubert Vorinstallierte Batterien gewährleisten einen autonomen Betrieb von bis zu 4 Jahren. Wenn die Batterien entladen Sind, sendet das Sicherheitssystem alle 90 Sekunden die entsprechenden Benachrichtigungen und das Meldersignal mit einem Ton: wenn die Hauptbatterien schwach sind — ein einziges kurzes Signal;...
- Seite 27 Lautstärke der Tonbenachrichtigung 85 dB in 3 m Entfernung Alarmschwelle bei der Temperatur +590C ±20C Anti-Manipulationsschalter 868,0- 868,6 MHz oder 868,7 - 869,2 MHz je nach Frequenzband Verkaufsregion...
- Seite 28 Gewicht 220 g 10 Jahre Lebensdauer...
- Seite 29 werden! Der vollständige Garantietext ist auf der Website verfügbar:...
