FireProtect Plus Benutzerhandbuch
Aktualisiert April 18, 2025

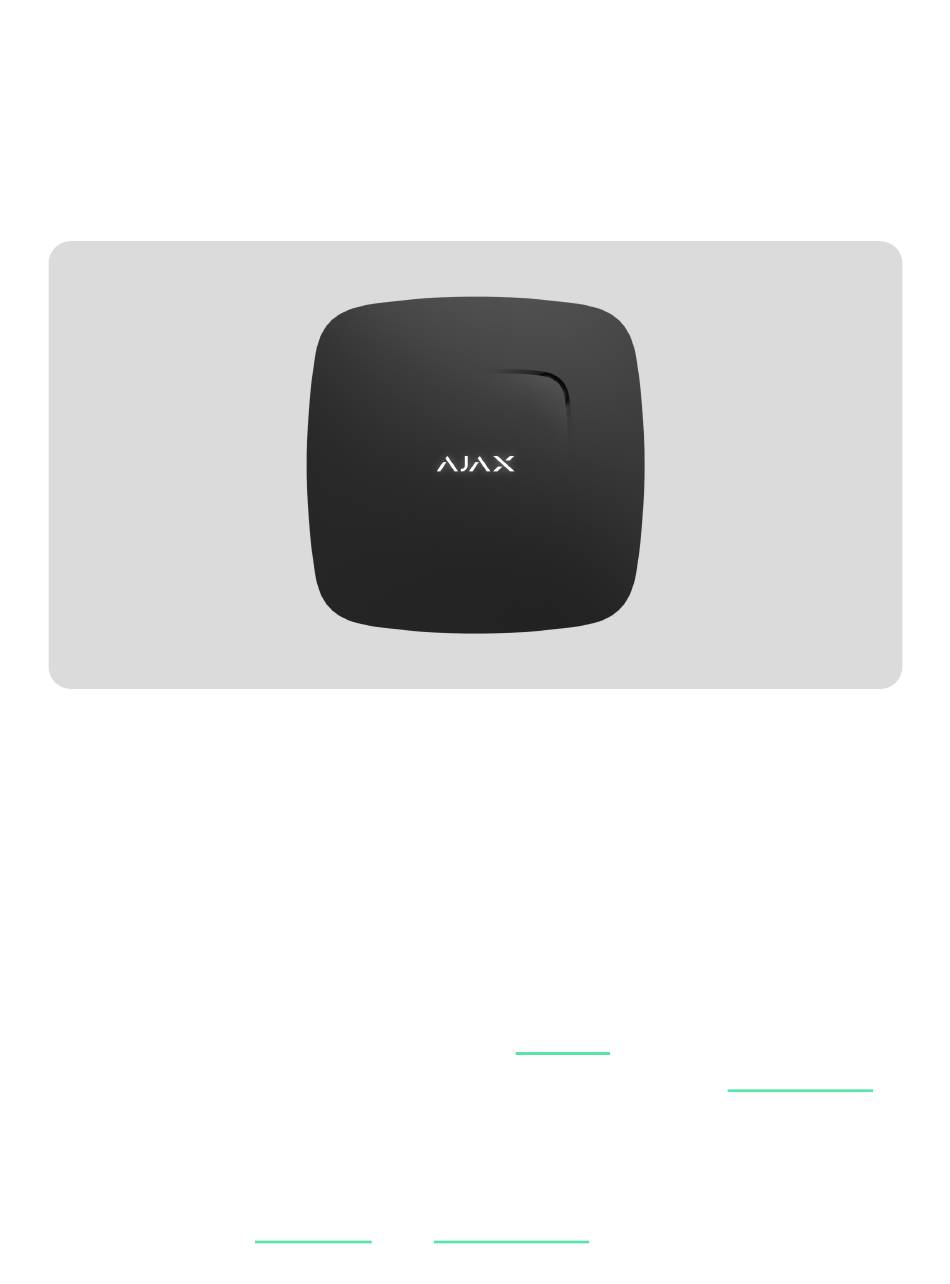

FireProtect Plus ist ein kabelloser Brandmelder für den Innenbereich mit
einem eingebauten Summer und Batterien, die einen bis zu 4 Jahre
dauernden autonomen Betrieb gewährleisten. FireProtect Plus erkennt Rauch
und schnelle Temperaturanstiege. Darüber hinaus meldet FireProtect
Plus gefährliche CO-Konzentrationen. Der Melder kann auch unabhängig von
der Hub-Zentrale betrieben werden.
FireProtect Plus wird über ein gesichertes
Jeweller
-Funkprotokoll mit dem
Ajax-Sicherheitssystem verbunden und kommuniziert mit der
Hub-Zentrale
in
einer Entfernung von bis zu 1300 m bei freier Fläche.
Der Melder kann in Sicherheitssysteme von Drittanbietern integriert werden,
indem er über das
uartBridge
oder
ocBridge Plus
Integrationsmodul mit
diesen verbunden wird.
Verwandte Anleitungen für AJAX FireProtect Plus
Inhaltszusammenfassung für AJAX FireProtect Plus
- Seite 1 FireProtect Plus Benutzerhandbuch Aktualisiert April 18, 2025 FireProtect Plus ist ein kabelloser Brandmelder für den Innenbereich mit einem eingebauten Summer und Batterien, die einen bis zu 4 Jahre dauernden autonomen Betrieb gewährleisten. FireProtect Plus erkennt Rauch und schnelle Temperaturanstiege. Darüber hinaus meldet FireProtect Plus gefährliche CO-Konzentrationen.
- Seite 2 Push-Benachrichtigungen, SMS und Anrufe (falls aktiviert). Es ist ebenfalls ein FireProtect Modell ohne integrierten CO (Kohlenmonoxid)-Sensor zum Kauf erhältlich. FireProtect Plus Jeweller kaufen Funktionselemente 1. Sirenenloch. 2. Leuchtanzeige (fungiert als Taste zum Testen der Rauchkammer). 3. Rauchkammerloch mit dem Temperaturmelder hinter dem Netz.
- Seite 3 (es müssen nicht unbedingt 60 °С erreicht werden), registriert der Melder einen Temperaturanstieg, was einen Feueralarm auslöst. Die Lebensdauer des FireProtect Plus-Melders beträgt bis zu 7 Jahre. Im Falle eines Melderausfalls (Sie werden entsprechend benachrichtigt) muss der Melder ausgetauscht oder zur umfassenden Diagnostik eingeschickt werden.
- Seite 4 Anschluss an ein Sicherheitssystem werden sowohl der Benutzer als auch das Sicherheitsunternehmen über den Alarm informiert. Die Sirene des ausgelösten Melders kann auf drei Arten ausgeschaltet werden: 1. Durch Drücken des Ajax-Logos auf dem Gerätedeckel (unter dem Logo befindet sich ein Betätigungsknopf).
- Seite 5 2. Über die Ajax-App. Im Falle eines Feueralarms wird in der Ajax-App eine Pop-up-Meldung angezeigt, über die Sie die eingebauten Sirenen ausschalten können. 3. Über KeyPad KeyPad Plus (wenn die Funktion Alarm vernetzter Brandmelder aktiviert ist). Um die eingebauten Sirenen im Falle eines Feueralarms auszuschalten, können Sie die Taste „*“...
- Seite 6 Nur ein Benutzer mit Administratorrechten kann das Gerät zur Hub-Zentrale hinzufügen. Kopplung des Melders mit der Hub-Zentrale: 1. Wählen Sie Gerät hinzufügen in der Ajax-App. 2. Benennen Sie das Gerät, scannen oder geben Sie den QR-Code ein (befindet sich auf dem Gehäuse des Melders und dessen Verpackung) und wählen Sie den virtuellen Raum aus.
- Seite 7 Integrationsmoduls folgen Sie den Empfehlungen im Handbuch des jeweiligen Geräts. Der Rauchmelder arbeitet immer im aktiven Modus. Bei der Anbindung von FireProtect Plus an Sicherheitssysteme von Drittanbietern ist es sinnvoll, das Gerät in einer permanent aktiven Schutzzone zu platzieren. Zustände Der Status enthält Informationen über das Gerät und seine Betriebsparameter.
- Seite 8 2. Öffnen Sie das Menü Geräte 3. Wählen Sie FireProtect Plus Jeweller aus der Liste. Parameter Bedeutung Es wird der Fehler beim Übertragen von Daten zur neuen Hub-Zentrale angezeigt: Fehlgeschlagen: das Gerät wurde nicht Datenimport auf die neue Hub-Zentrale übertragen.
- Seite 9 Der Staubgehalt in der Rauchkammer. Zeigt den Status des Geräts an: aktiv, vom Benutzer vollständig deaktiviert, oder nur Dauerhafte Deaktivierung Benachrichtigungen über das Auslösen des Manipulationsschalters des Geräts deaktiviert. Firmware Firmware-Version des Melders. Geräte-ID Gerätekennung. Einstellungen So ändern Sie die Geräteeinstellungen in der Ajax App:...
- Seite 10 1. Öffnen Sie das Menü Geräte 2. Wählen Sie FireProtect Plus Jeweller aus der Liste. 3. Wechseln Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken. 4. Stellen Sie die erforderlichen Parameter ein. 5. Klicken Sie auf Zurück, um die Einstellungen zu speichern.
- Seite 11 Schaltet das Gerät in den Signalstärkentest- Jeweller Signalstärkentest Modus. Funktionsprüfung Startet den FireProtect Plus-Selbsttest. Erlaubt dem Benutzer, das Gerät zu trennen, ohne es ganz aus dem System zu entfernen. Es stehen dre Optionen zur Verfügung: Nein – das Gerät arbeitet im normalen Modus und überträgt alle Ereignisse...
- Seite 12 5. Öffnen Sie Brandmelder-Einstellungen und aktivieren Sie Alarm vernetzter Brandmelder. Der „Alarm vernetzter Brandmelder“ wird von FireProtect Plus mit einer Firmware- Version 3.42 und höher unterstützt. Sollte diese Funktion eingeschaltet sein, kann das Jeweller-Abfrageintervall nicht höher als auf 48 Sekunden eingestellt werden.
- Seite 13 4. Ein Alarmbestätigungsereignis wird an die Leitstelle und Benutzer des Systems versendet, und das System verbreitet dann den Alarm. Folgende Bedingungen müssen zutreffen: Die Verzögerungszeit ist verstrichen und der Melder kann die Ursache des ausgelösten Alarms immer noch detektieren. 0:00 / 0:14 Während der Verzögerung des Alarms detektiert der ausgelöste Melder auch andere Brandursachen (z.B.
- Seite 14 Während der Verzögerung der Alarmausbreitung löste auch mindestens ein weiterer Brandmelder im System den Alarm aus. 0:00 / 0:10 Damit der Benutzer mehr Zeit hat, die Ursache für den Falschalarm zu beheben, kann die Verbreitung des Alarms durch Folgendes um 10 Minuten verzögert werden: In den Ajax-Apps.
- Seite 15 Durch Behebung der Ursache für den Alarm (die Sensoren des Melders detektieren keine mögliche Brandursache mehr). Durch Betätigen der Test-Taste (am ausgelösten Brandmelder), die gleichzeitig das Ajax-Logo darstellt. Nach Aktivierung der Verzögerung der Alarmverbreitung muss der ausgelöste Melder innerhalb von 10 Minuten in seinen Ursprungszustand zurückkehren. Wenn das nicht geschieht oder derselbe Melder eine andere Art der Gefahr detektiert, wie z.B.
- Seite 16 4. Die Hub-Zentrale sendet entsprechende Benachrichtigungen an alle Benutzer und die NSL. Mehr erfahren Einstellen der Brandmeldeanlage für Wohngebäude Bei Brandmeldeanlage für Wohngebäude handelt es sich um eine Funktion des Ajax-Systems zur Festlegung von Benutzer- und Geräteberechtigungen für das Stummschalten vernetzter Alarme von Brandmeldern. ...
- Seite 17 Bei aktivierter Funktion können Benutzer die Feueralarme der ausgelösten Melder ausschließlich in denjenigen Gruppen stummschalten, auf die sie Zugriff haben. Button, KeyPad und KeyPad Plus schalten im Rahmen dieser Funktion ausschließlich Alarme von Brandmeldern in derselben Gruppe stumm. Diese Funktion ist nützlich für Objekte mit mehreren Räumen, die durch eine einzelne Hub-Zentrale geschützt werden.
- Seite 18 Ein langer Piepton alle 90 Sekunden erforderlich) Funktionsprüfung Das Ajax-Sicherheitssystem ermöglicht die Durchführung von Tests zur Überprüfung der Funktionalität angeschlossener Geräte. Die Tests beginnen nicht sofort, sondern innerhalb von 36 Sekunden bei Verwendung der Standardeinstellungen. Der Start der Testzeit hängt von den Einstellungen des Abfrageintervalls des Melders ab (das Menü...
- Seite 19 Logomitte) für einige Sekunden gedrückt — der Melder testet die Rauchkammer mit einer elektronischen Simulation der Rauchentwicklung und schaltet dann die Sirene für 6 Sekunden ein. Sie erhalten eine Benachrichtigung über das Testergebnis und den Melderzustand in der Ajax-App. Installation Auswahl des Standorts...
- Seite 20 Installieren Sie den Melder an der Decke an dem höchsten Punkt, wo sich im Brandfall heiße Luft und Rauch konzentrieren. Wenn sich an der Decke Balken befinden, die 30 oder mehr Zentimeter aus der Deckenebene herausragen, installieren Sie den Melder zwischen jeweils zwei Balken. Wo und wie FireProtect Plus installiert wird Installation...
- Seite 21 Manipulationsschalter geschlossen ist. Wenn die LED nach der Befestigung an SmartBracket nicht blinkt, überprüfen Sie den Zustand des Manipulationsschalters in der Ajax-App und dann die Fixierungsdichtheit der Platte. Wenn jemand den Melder von der Oberfläche löst oder ihn von der Befestigungsplatte abnimmt, werden Sie vom Sicherheitssystem benachrichtigt.
- Seite 22 Installieren Sie den Melder nicht wie folgt 1. Außerhalb der Räumlichkeiten (im Freien). 2. In der Nähe von Metallgegenständen oder Spiegeln, die eine Dämpfung oder Abschirmung des Signals verursachen. 3. An allen Orten mit schneller Luftzirkulation (Luftgebläse, offene Fenster oder Türen). 4.
- Seite 23 Batterien schwach sind — drei kurze Signale. Bewahren Sie neue und gebrauchte Batterien außerhalb der Reichweite von Kindern auf. Batterien dürfen nicht verschluckt werden, es besteht Verätzungsgefahr. Wie lange Batterien in Ajax-Geräten funktionieren und was deren Lebensdauer beeinflusst Batteriewechsel...
- Seite 24 Alle technischen Daten von FireProtect Plus Jeweller Einhaltung von Normen Garantie Die Garantie für die Produkte der Limited Liability Company „Ajax Systems Manufacturing“ gilt 2 Jahre nach dem Kauf und gilt nicht für die vorinstallierte Batterie. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich zunächst an den Support —...
