FireProtect 2 (Heat/Smoke/CO) Jeweller
Benutzerhandbuch
Aktualisiert May 2, 2023

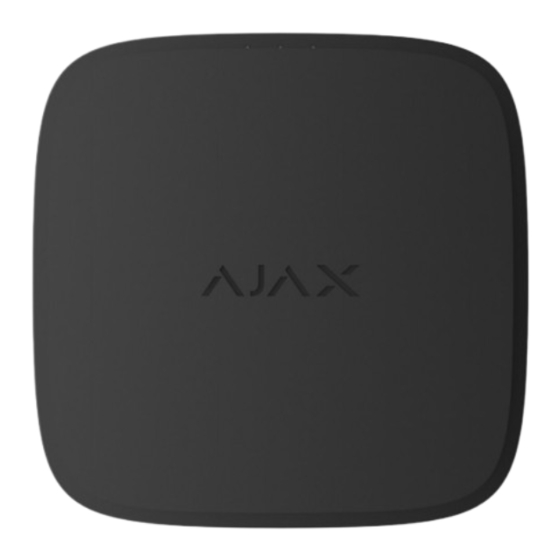

FireProtect 2 (Heat/Smoke/CO) Jeweller ist ein kabelloser Brandmelder mit
einer eingebauten Sirene. Ausschließlich für die Installation im Innenbereich
ausgelegt. Erkennt Rauch, Temperaturanstieg und gefährlichen Gehalt an CO
(Kohlenmonoxid).
Das Gerät ist in zwei Versionen erhältlich: mit versiegelten Batterien (mit SB im
Namen) mit einer Lebensdauer von bis zu 10 Jahren und mit austauschbaren
Batterien (mit RB im Namen), die den Betrieb von bis zu 7 Jahren gewährleisten.
Eine Liste der kompatiblen Hub-Zentralen und Funk-Repeater nden Sie
hier
.
Der Melder arbeitet als Teil des Ajax-Sicherheitssystems und kommuniziert mit
der Hub-Zentrale über das sichere
Jeweller
-Funkprotokoll. Die Funkreichweite
zur Hub-Zentrale bei freier Fläche beträgt bis zu 1700 Meter.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AJAX FireProtect 2 (Heat/Smoke/CO) Jeweller

Inhaltszusammenfassung für AJAX FireProtect 2 (Heat/Smoke/CO) Jeweller

  • Seite 1 FireProtect 2 (Heat/Smoke/CO) Jeweller Benutzerhandbuch Aktualisiert May 2, 2023 FireProtect 2 (Heat/Smoke/CO) Jeweller ist ein kabelloser Brandmelder mit einer eingebauten Sirene. Ausschließlich für die Installation im Innenbereich ausgelegt. Erkennt Rauch, Temperaturanstieg und gefährlichen Gehalt an CO (Kohlenmonoxid). Das Gerät ist in zwei Versionen erhältlich: mit versiegelten Batterien (mit SB im Namen) mit einer Lebensdauer von bis zu 10 Jahren und mit austauschbaren Batterien (mit RB im Namen), die den Betrieb von bis zu 7 Jahren gewährleisten.
  • Seite 2 2. SmartBracket-Montageplatte. Drehen Sie die Platte gegen den Uhrzeigersinn, um sie zu entfernen. 3. QR-Code und ID (Seriennummer) des Geräts. Wird verwendet, um den Melder mit dem Ajax-Sicherheitssystem zu koppeln. Manipulationsschalter . Wird ausgelöst, wenn versucht wird, den Melder von...

  • Seite 3: Funktionsweise

    5. Informationen zur Zerti zierung des Melders. 6. Ein-/Aus-Taste. 7. Erster Thermistor. Erkennt gefährliche Temperaturen. 8. Grüne LED-Anzeige. 9. Gelbe LED-Anzeige. 10. Rote LED-Anzeige. 11. Sirene. 12. Zweiter Thermistor. Erkennt gefährliche Temperaturen. 13. Informationen zum Ende der Betriebsdauer des Melders. 14.

  • Seite 4: Betrieb Ohne Hub-Zentrale

    Manipulationsschalter erkennt das Entfernen des Melders von der SmartBracket-Montageplatte: Der Melder signalisiert die Manipulation mit der LED-Anzeige und sendet Benachrichtigungen an Benutzer in den Ajax-Apps und an die Leitstelle des Sicherheitsunternehmens. Der zweite Manipulationsschalter meldet das Entfernen des Deckels der Rauchkammer, der sich unter der Frontplatte des Melders be ndet.

  • Seite 5: Temperatursensor

    Die FireProtect 2-Melder können ohne Anschluss an eine Hub-Zentrale von Ajax verwendet werden. Alles, was getan werden muss, ist, den Melder gemäß den Anweisungen in diesem Handbuch zu installieren und einzuschalten. Im Falle eines autonomen Betriebs informiert der Melder über einen Brand nur...
  • Seite 6 als wenn sich die Sensoren im Gehäuse be nden. FireProtect 2 signalisiert das Überschreiten der Temperaturschwelle, sobald der Wert +64 °C übersteigt. Der Melder warnt vor einem schnellen Temperaturanstieg, wenn der Indikator innerhalb einer Minute um 10 °C ansteigt. Wenn die Temperatur rasch um 20 °C oder mehr ansteigt, alarmiert der Melder sofort.

  • Seite 7: Übermittlung Von Ereignissen An Die Leitstelle

    Auf welche NSL Ajax aufgeschaltet werden kann Die Adressierbarkeit der Ajax-Geräte ermöglicht es, nicht nur die Ereignisse, sondern auch den Typ des Geräts, dessen Namen, virtuellen Raum und die zugewiesene Sicherheitsgruppe an PRO Desktop und an die NSL zu senden. Die...

  • Seite 8: Hinzufügen Zum System

    Ajax-App oder anhand der LED-Anzeige auf der Hub- Zentrale überprüfen: Diese muss weiß oder grün leuchten. 5. Überprüfen Sie den Status der Hub-Zentrale in der Ajax-App und stellen Sie sicher, dass die Hub-Zentrale unscharf geschaltet ist und keine Updates ausführt.

  • Seite 9: So Verbinden Sie Fireprotect 2 Mit Einer Hub-Zentrale

    Wenn der Hub-Zentrale bereits die maximale Anzahl an Geräten hinzugefügt wurde, erhalten Sie eine entsprechende Fehlermeldung, wenn Sie versuchen, ein weiteres Gerät in der Ajax-App hinzuzufügen. Die Anzahl von Geräten, die mit der Hub- Zentrale verbunden werden können, ist vom Modell der Hub-Zentrale abhängig.
  • Seite 10 Hub-Zentrale beendet der Melder die Übertragung von Daten an die alte Hub- Zentrale. FireProtect 2 wird nicht automatisch aus der Liste der Geräte der alten Hub-Zentrale entfernt, wenn dieser zu einer neuen Hub-Zentrale hinzugefügt wird. Das Gerät muss manuell in der Ajax-App gelöscht werden. Anzeige 00:00 00:06 Die eingebaute Sirene und LEDs des Melders können Alarme und bestimmte...
  • Seite 11 Sie können den Alarm auch stumm schalten, indem Sie die Test-/Stumm- Taste oder die entsprechende Schalt äche in der Ajax- Die Sirene piept App drücken. Der Alarm Die rote LED blinkt Alarm durch gleichzeitig mit kann nicht stumm dreimal alle 3 gefährlichen Gehalt an...
  • Seite 12  Der Alarm kann nicht stumm geschaltet werden, wenn der CO- Gehalt mehr als 300 Das System hat einen ppm beträgt. stummgeschalteten Alarm durch Rauch / Die LED- und die schnellen akustischen Anzeigen Temperaturanstieg / für einen Alarm durch Die rote LED blinkt Die Sirene piept 3 Überschreiten der Rauch / schnellen...
  • Seite 13 Melder in den Jeweller Modus des Signalstärkentests wechselt. Alle Störungen werden Zuständen in den des Melders in den Ajax-Apps angezeigt. Felder mit Störungen werden rot Die Sirene piept hervorgehoben. Die gelbe LED blinkt gleichzeitig mit 2 Mal hintereinander Störung erkannt.
  • Seite 14 3 Mal dann ertönt 3 Mal Geräts wird ausgeführt. Einstellungen des langsam. langsamer. Melders in der Ajax-App gestartet werden. Das Gerät arbeitet seit mehr als 10 Jahren. Die Emp ndlichkeit seiner Sensoren hätte sich Die gelbe LED blinkt verringern können.

  • Seite 15: Melderprüfung

    Nach dem Start des Tests blinkt die rote LED des Melders 5 Mal hintereinander schnell und dann 3 Mal langsamer. Die Sirene des Melders ertönt gleichzeitig mit dem Blinken der LED. Wenn der Test abgeschlossen ist, werden Benutzer über den Zustand des Melders in den Ajax-Apps benachrichtigt.

  • Seite 16: Testen Am Installationsort

    Die gelbe LED blinkt zweimal und die Sirene ertönt gleichzeitig mit dem Blinken der LED. Die Selbstanalyse beginnt nicht sofort, jedoch spätestens nach 30 Sekunden nach Betätigung der Test-/Stumm-Taste oder der entsprechenden Schalt äche in der Ajax- App. Wenn während der Selbstanalyse des Geräts keine akustischen und LED-Anzeigen erfolgen, kann der Melder nicht verwendet werden.
  • Seite 17 Abfrageintervall des Melders im Jeweller– (bzw. Jeweller/Fibra-) Menü in den Hub- Einstellungen ändern. Symbole Die Symbole stellen einige der Gerätezustände dar. Diese werden in den Ajax- Apps unter Geräte angezeigt. Symbol Bedeutung Jeweller Signalstärke zwischen dem Melder und der Hub-Zentrale (oder dem Funk-Repeater).

  • Seite 18: Mehr Erfahren

    Die Zustände enthalten Informationen über das Gerät und seine Funktionsfähigkeit. Die Zustände von FireProtect 2 (Heat/Smoke/CO) sind in den Ajax-Apps zu sehen. Um diese aufzurufen: 1. Öffnen Sie die Ajax-App. 2. Wählen Sie die entsprechende Hub-Zentrale aus, wenn Sie über mehrere verfügen oder die PRO-App verwenden.
  • Seite 19 Im Normalzustand wird der Temperaturwert in Schwarz angezeigt. Wenn ein Temperaturanstieg oder eine Überschreitung des eingestellten Schwellenwerts erkannt wird, wird das Feld rot hervorgehoben und der Text Hohe Temperatur wird angezeigt. Jeweller Signalstärke zwischen FireProtect 2 und der Hub-Zentrale (oder dem Funk- Repeater).
  • Seite 20 Betrieb der LED- und akustischen Anzeigen zu gewährleisten. Anzeige der Batterieladung Rechner für die Batterielebensdauer Die Batterien können ausgetauscht werden, wenn der Melder über auswechselbare Batterien verfügt (mit RB im Namen gekennzeichnet). Ein Melder mit versiegelten Batterien (mit SB im Namen) muss nach Entladung der Batterien durch einen neuen ersetzt werden.
  • Seite 21 Alarmzustand bei Überschreitung der eingestellten Temperaturschwelle: Nein — normaler Zustand, der Melder erkennt keine Überschreitung der Temperaturschwelle. Alarm — der Melder hat die Überschreitung Temperaturschwellert überschritten der Temperaturschwelle erkannt. Wenn eine Überschreitung der Temperaturschwelle erkannt wird, wird das Textfeld rot hervorgehoben. Mehr erfahren Alarm durch einen schnellen Temperaturanstieg:...

  • Seite 22: Einstellungen

    2. Mit dieser Nummer werden Ereignisse an die NSL gesendet. Einstellungen So ändern Sie die Einstellungen von FireProtect 2 (Heat/Smoke/CO) in der Ajax- App: 1. Öffnen Sie die Ajax-App. 2. Wählen Sie die entsprechende Hub-Zentrale aus, wenn Sie über mehrere verfügen oder eine...
  • Seite 23 Um den Raum zu ändern, klicken Sie auf das Feld. Alarmierung durch Sirene Wenn diese Option aktiviert ist, werden die mit Ajax-Sirenen Wenn die Temperaturschwelle überschritten dem System verbundenen wird aktiviert, wenn der Melder erkennt, dass die Temperaturschwelle überschritten wurde.

  • Seite 24: Auswahl Des Installationsortes

    Führt eine Selbstanalyse des Melders durch. Geräteanalyse Mehr erfahren Öffnet das Benutzerhandbuch von FireProtect 2 Benutzerhandbuch in der Ajax-App. Ermöglicht die vorübergehende Deaktivierung des Geräts, ohne es aus dem System zu entfernen. Es stehen drei Optionen zur Verfügung: Nein — das Gerät arbeitet im normalen Modus.
  • Seite 25 Der Melder ist ausschließlich für die Installation im Innenbereich ausgelegt. Die von einem FireProtect 2 (Heat/Smoke/CO) abgedeckte Fläche beträgt je nach Raumtyp 50 bis 60 m². Der Melder muss in jedem Raum installiert werden. Der Melder muss in der Mitte der Decke in einem Abstand von 30 cm von Beleuchtungskörpern, Kronleuchtern oder anderen dekorativen Objekten, die die Alarmerkennung stören könnten, platziert werden.

  • Seite 26: Installieren Sie Den Melder Nicht

    Mögliche Störquellen für das Funksignal zwischen den Geräten: Wände, Zwischendecken und große Gegenstände im Raum. Berücksichtigen Sie die Empfehlungen zur Platzierung beim Planen Ihres Ajax- Sicherheitssystems für das jeweilige Objekt. Das Sicherheitssystem muss von Fachleuten geplant und installiert werden. Die Liste der empfohlenen Ajax-...
  • Seite 27 Im Außenbereich. Dies kann zu einem Ausfall des Melders führen. An Orten mit geringer oder instabiler Jeweller-Signalstärke. Dies kann zu einem Verbindungsverlust führen. In Bereichen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen. Dies könnte den Melder beschädigen. An Orten mit schneller Luftzirkulation.
  • Seite 28 Installation Vergewissern Sie sich, dass Sie den optimalen Installationsort gewählt haben und dass dieser den Anforderungen dieses Handbuchs entspricht. Gehen Sie wie folgt vor, um den Melder zu installieren: 1. Entfernen Sie die SmartBracket-Montageplatte vom Melder. Drehen Sie die Platte gegen den Uhrzeigersinn, um sie zu entfernen. 2.

  • Seite 29: Störungen Von Fireprotect 2 (Heat/Smoke/Co)

    Selbstanalyse des Geräts durchführen. Störungen Wird eine Störung von FireProtect 2 festgestellt (z. B. keine Verbindung mit der Hub-Zentrale), wird ein Störungszähler im Feld des Geräts in den Ajax-Apps angezeigt. Alle Störungen werden in den Zuständen  des Melders angezeigt. Felder mit Störungen werden rot hervorgehoben.

  • Seite 30: Technische Daten

    Der Melder verfügt über ein System zur Selbstanalyse und erfordert kein Eingreifen des Benutzers oder Installateurs. Die Rauchkammer ist vor Staub und Insekten geschützt und muss daher nicht gereinigt werden. Wir empfehlen, regelmäßig eine Selbstanalyse durchzuführen, damit Benutzer den Ton und die LED-Anzeige eines Alarms erkennen können.

  • Seite 31: Lieferumfang

    3. Montagesatz 4. Schnellstartanleitung Garantie Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für zwei Jahre ab Kaufdatum. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Kundendienst von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
