Bedienung; Anbauvarianten Für Das Kuppeldreieck; Bild 16: Kuppeldreieck; Instandhaltung - matev FPS- KI EX 50 Originalbetriebsanleitung

4

Bedienung

Achtung!

Beachten Sie vor Inbetriebnahme des Gerätes die Hinweise auf Sicherheit
und Handhabung für die Bedienung des gesamten Gerätes und der Verbin-
dung zum Traktor. Ferner ist vor Inbetriebnahme sicherzustellen, dass das
Fahrzeug der Straßenverkehrs- und Zulassungsordnung entspricht.

Der Frontkraftheber darf nur in Betrieb genommen werden, wenn alle
Schutzvorrichtungen angebracht und in vollem Umfang funktionstüchtig
sind. Der Bediener muss sich vor Arbeitsbeginn mit der Einrichtung vertraut
machen und sich von der Funktionstüchtigkeit des gesamten Gerätes über-
zeugen.

Bewegliche Gegenstände und Einrichtungen (Seile, Ketten, Gestänge u. ä.)
sind vor dem Transport oder Fahrten auf öffentlichen Straßen ausreichend
zu sichern um Unfälle oder eine Gefährdung Dritter auszuschließen.

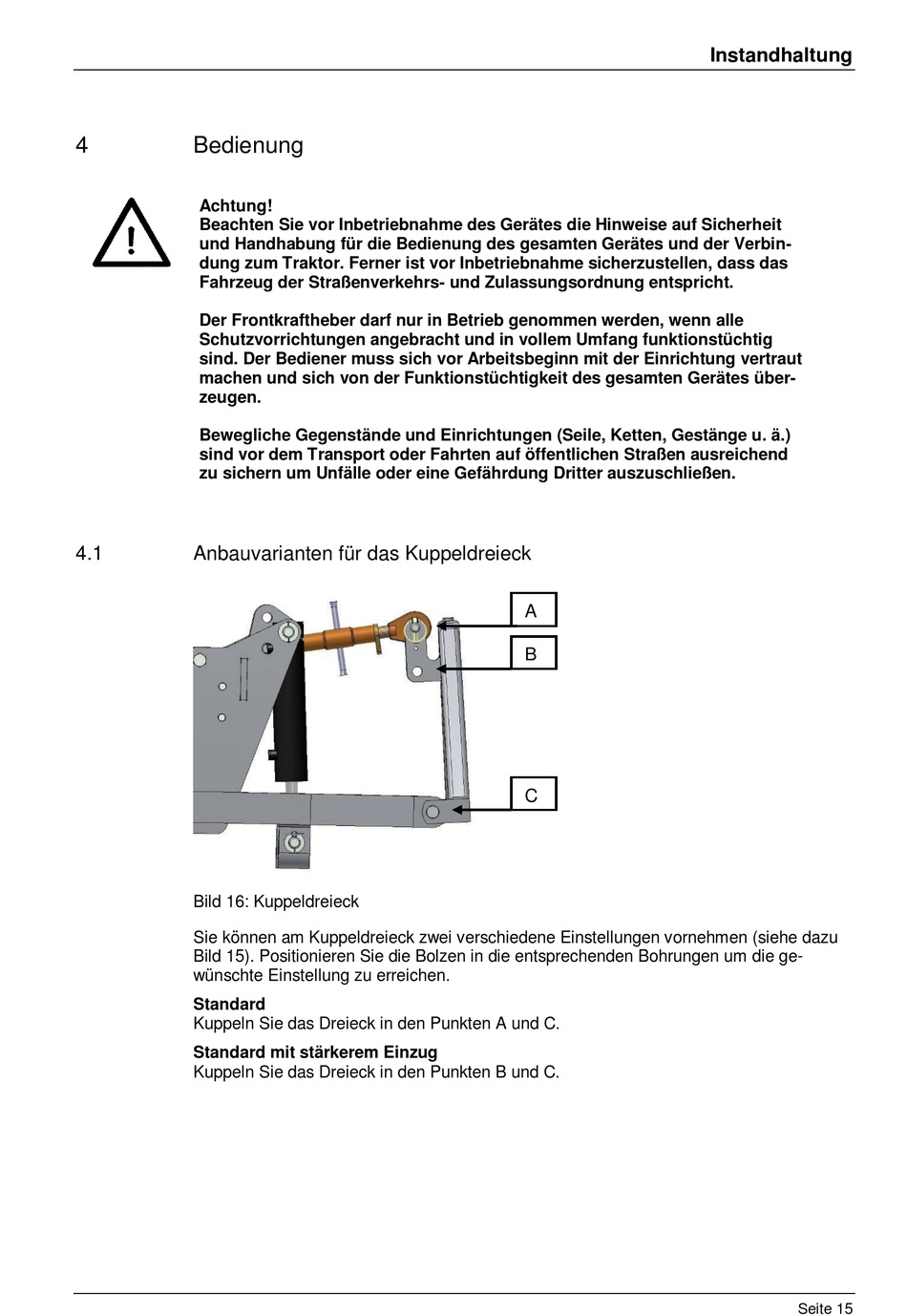

4.1 Anbauvarianten für das Kuppeldreieck

Bild 16: Kuppeldreieck

Sie können am Kuppeldreieck zwei verschiedene Einstellungen vornehmen (siehe dazu
Bild 15). Positionieren Sie die Bolzen in die entsprechenden Bohrungen um die ge-
wünschte Einstellung zu erreichen.
Standard
Kuppeln Sie das Dreieck in den Punkten A und C.
Standard mit stärkerem Einzug
Kuppeln Sie das Dreieck in den Punkten B und C.
A
B
C

Instandhaltung

Seite 15
