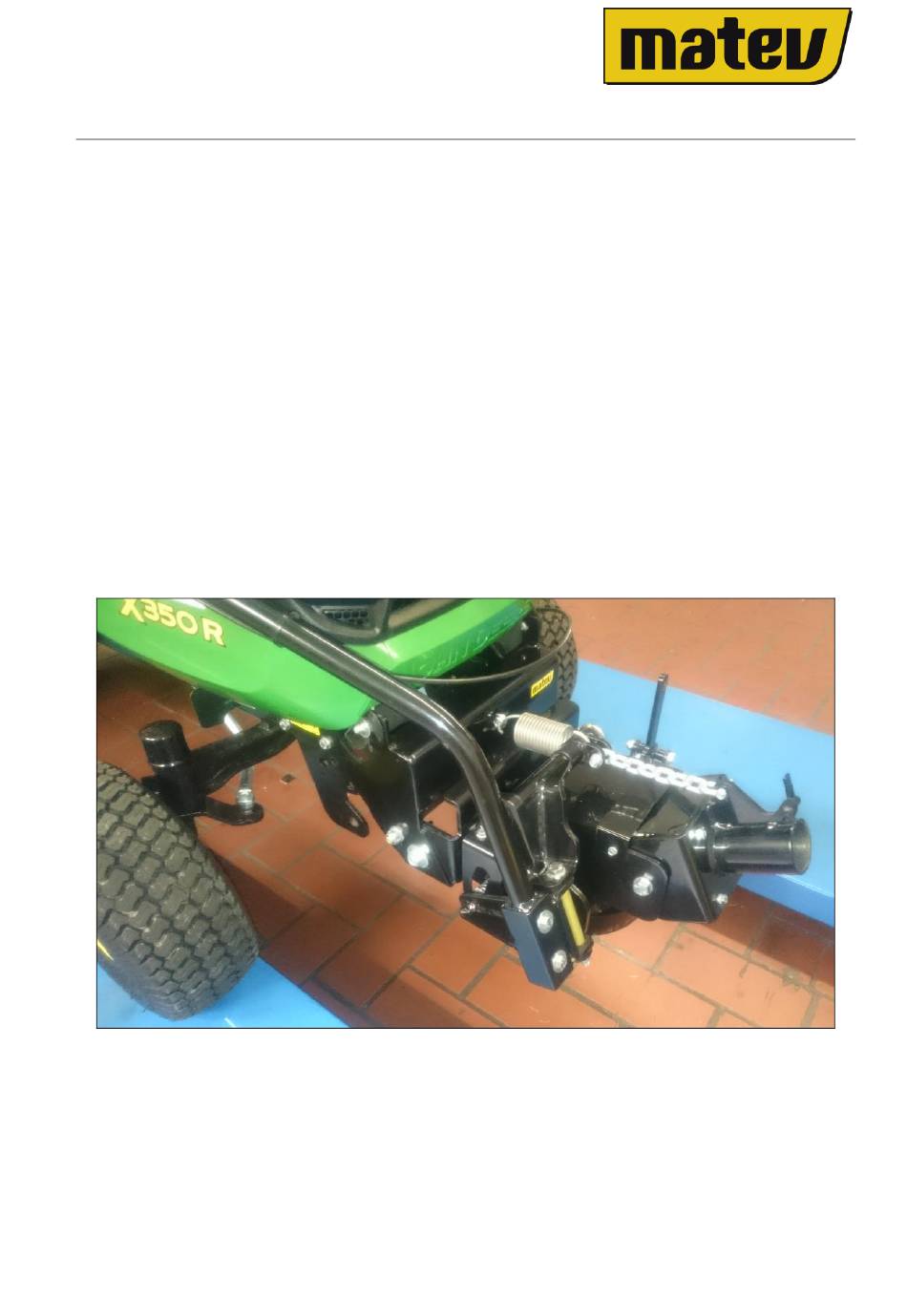

- Seite 1 GmbH Nürnberger Str. 50 90579 Langenzenn T +49 (0) 9101 9087 -0 F +49 (0) 9101 9087 -20 info@matev.eu www.matev.eu Originalbetriebsanleitung PowerUnit für die John Deere Traktoren X350, X354, X370, X380, X350R Stand: 05/2018...
-
Seite 2: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ................4 Qualifikation des Personals ..................4 Allgemeine Sicherheitshinweise .................. 4 Spezielle Sicherheitshinweise ..................5 Montage ........................7 Montage der PowerUnit ....................7 Direktanbau für Räumschild montieren ..............16 Bedienung ....................... 17 Direktanbau für Räumschild ..................17 PowerUnit ......................... 17 4.2.1... -
Seite 3: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Über diese Betriebsanleitung Sehr geehrte Kundin! Sehr geehrter Kunde! Wir bedanken uns bei Ihnen für den Kauf dieses Gerätes und das uns entgegengebrach- te Vertrauen. Vor dem ersten Einsatz dieses Gerätes lesen Sie diese Betriebsanleitung vollständig und gewissenhaft durch. -
Seite 4: Sicherheit
Personen, die die Anbaugeräte montieren, bedienen und instand halten, müssen diese Betriebsanleitung gelesen und verstanden haben. Bestimmungsgemäße Verwendung Der Anbau, der Direktanbau und die PowerUnit dürfen nur an Traktor, wie auf dem Deck- blatt angegeben, montiert werden. Der Anbau, der Direktanbau und die PowerUnit dient ausschließlich zur Aufnahme von: ... -
Seite 5: Spezielle Sicherheitshinweise
Achtung! Leichte Verletzungen des Bedieners oder Dritter können eintreten. Der Traktor oder die Umwelt können beschädigt werden. Beachten Sie den Sicherheitshinweis. Hinweis! Wichtige, hilfreiche Tipps oder Informationen für den Bediener. Lesen Sie diesen Hinweis. Er erleichtert Ihre Arbeit. Achtung! Verletzungen können eintreten. - Seite 6 Achtung! Verletzungsgefahr durch bewegliche Teile. Ziehen Sie den Zündschlüssel heraus, bevor Sie Instandhaltungsarbeiten am Gerät durchführen. Bei laufendem Motor niemals Schutzeinrichtungen öffnen oder entfernen. Achtung! Alle Schraubverbindungen sind nach Ende bzw. vor Beginn des Einsatzes zu prüfen. Gelockerte Verbindungen müssen wieder fest angezogen werden. Es können Beschädigungen eintreten.
-
Seite 7: Montage
Es gibt zwei verschiedenen Anbauten für die Serie X350. Einmal der einfach Direktanbau (Kapitel 3.2) an den nur ein Räumschild angebaut wer- den kann. Und die PowerUnit (Kapitel 3.1) an die alle Anbaugeräte angeschlossen wer- den können. Montage der PowerUnit Nach dem demontieren der Abdeckungen und des Zwischenachsmähwerkes muss zue-... -
Seite 8: Abbildung 3: Motorhaube Demontieren
Montage 2. Motorhaube demontiert, zuvor den Stecker abziehen Abbildung 3: Motorhaube demontieren 3. Original Traktorrahmen und Blech demontieren Abbildung 4: Rahmen demontieren Seite 8... -
Seite 9: Abbildung 5: Riemenscheibe Montieren
Montage 4. Schraube an Magnetkupplung lösen und zusätzliche Riemenscheibe montieren Abbildung 5: Riemenscheibe montieren Seite 9... -
Seite 10: Abbildung 6: Antrieb Einbauen
Montage 5. Halterung unter den Traktor montieren (vier Anschraubpunkte) Abbildung 6: Antrieb einbauen 6. Riemen über Schraube spannen Abbildung 7: Riemen spannen Seite 10... -
Seite 11: Abbildung 8: Drehpunkte Vom Jd Rahmen Auf Matev Rahmen Übernehmen
Montage 7. Drehpunkte von Originalrahmen abschrauben und auf Matev - Rahmen montieren Abbildung 8: Drehpunkte vom JD Rahmen auf matev Rahmen übernehmen 8. Matev - Rahmen montieren Abbildung 9: matev - Rahmen montieren Seite 11... -
Seite 12: Abbildung 10: Powerunit
Montage 9. PowerUnit an Matev - Rahmen montieren Abbildung 10: PowerUnit Abbildung 11: PowerUnit angebaut 10. Riemen auflegen, der Riemen wird nach dem Aufbau des Bowdenzug gespannt. 11. Motorhaube wieder montieren und Stecker anschließen (siehe Punkt 2) Seite 12... -
Seite 13: Abbildung 12: Entlastungsfeder Einstellen
Montage 12. Entlastungsfeder einhängen und je nach Schwere des Anbaugeräte mit der Augen- schraube vorspannen. Bei schweren Maschinen wie Schneefräse und Kehrbesen die Feder mehr vorspannen wie bei einem leichten Räumschild. Abbildung 12: Entlastungsfeder einstellen 13. Aushebegriff mit Einschalthebel + Bowdenzug montieren Abbildung 13: Einschalthebel montieren Seite 13... -
Seite 14: Abbildung 14: Bowdenzug Einstellen
Montage 14. Bowdenzug einhängen, mit Kabelbinder befestigen und einstellen Abbildung 14: Bowdenzug einstellen Abbildung 15: Bowdenzug einstellen Seite 14... -
Seite 15: Abbildung 16: Riemen Spannen
Die Riemenspannung wird so eingestellt, das im ausgeschaltetem Zustand die vorde- re Riemenscheibe und der Keilriemen stehen bleiben. Abbildung 16: Riemen spannen Auf beiden Seiten ist ein Profilspanner innerhalb vom Matev - Rahmen Abbildung 17: Profilspanner Seite 15... -
Seite 16: Direktanbau Für Räumschild Montieren
Montage Direktanbau für Räumschild montieren An den Direktanbau kann nur das Räumschild angebaut werden. Abbildung 18: Direktanbau für Räumschild Den Direktanbau an den Anbaurahmen montieren. Die jeweils oberen Bohrungen des Anbaurahmens wie auf dem Bild markiert verwenden. Abbildung 19: Direktanbau an Anbaurahmen Seite 16... -
Seite 17: Bedienung
Abbildung 20: Direktanbau Räumschild PowerUnit An die PowerUnit kann das Räumschild, die Kehrmaschine, der Hochgrasmäher und die Schneefräse angebaut werden. Für die Anbaugeräte gibt es eine extra Anleitung. Die Bedienung lässt sich am einfachsten mit dem Video das wir auf vimeo hochgeladen haben beschreiben. -
Seite 18: Ausheben Und Ablassen Eines Anbaugerätes
Bedienung 4.2.1 Ausheben und Ablassen eines Anbaugerätes Durch nach untenziehen des Hebels in Pfeilrichtung wird die angebaute Maschien aus- gehoben. Ziehen Sie den Hebel solange nach unten bis sich der Hebel leicht nach innen neigt und einrastet. Somit bleibt die Maschine in der oberen Positon. Um das Anbaugerät wieder abzulassen, wird der Hebel leicht nach unten gedrückt, um dann leichter nach außen gedrückt werden zu können. -
Seite 19: Drehbewegung Auslösen
Bedienung 4.2.3 Drehbewegung auslösen Den Einschalthebels zum Griff ziehen bis die Klinke leicht nach vorne geschoben werden kann und arretiert. Durch ein zweites Drücken des Einschalthebels löst sich die Arretie- rung und durch loslassen des Einschalthebels bleibt die Drehbewegung wieder stehen. Einschalthebel Klinke Abbildung 23: Drehbewegung einschalten... -
Seite 20: Tiefenbegrenzung Einstellen
Bedienung 4.2.4 Tiefenbegrenzung einstellen Durch lösen der Mutter (M12) und drehen des Sechskantprofils (SW32) mit Hilfe eines Schraubenschlüssels kann die Tiefenbegrenzung über den Excenter verstellt werden. Nach dem Einstellen des Excenters muss die Mutter wieder festgeschraut werden. SW32 Mutter M12 Abbildung 24: Tiefenbegrenzung einstellen Abbildung 25: Excenter Seite 20... -
Seite 21: Instandhaltung
kontrollieren Sie vor bzw. nach jedem Einsatz alle Schraubverbindungen auf festen Sitz und ziehen diese gegebenenfalls nach Reparatur Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater oder direkt an die: matev GmbH Nürnberger Str. 50 90579 Langenzenn Tel. (Zentrale): 09 101/90 87-0 Seite 21... -
Seite 22: Entsorgung
Abbildung 5: Riemenscheibe montieren ......................9 Abbildung 6: Antrieb einbauen ........................10 Abbildung 7: Riemen spannen ........................10 Abbildung 8: Drehpunkte vom JD Rahmen auf matev Rahmen übernehmen ........... 11 Abbildung 9: matev - Rahmen montieren ....................11 Abbildung 10: PowerUnit ..........................12 Abbildung 11: PowerUnit angebaut ...................... -
Seite 23: Eg - Konformitätserklärung
GmbH Nürnberger Str. 50 90579 Langenzenn erklärt, dass die Maschine matev Power Unit mit Antriebssatz Direktanbau Räumschild mit den Bestimmungen der Maschinenrichtlinie 2006/42/EG und mit den sie umsetzenden nationalen Rechtsvorschriften übereinstimmt. Der Unterzeichner ist bevollmächtigt, die technischen Unterlagen zusammenzustellen.
