Montage
3.3.2

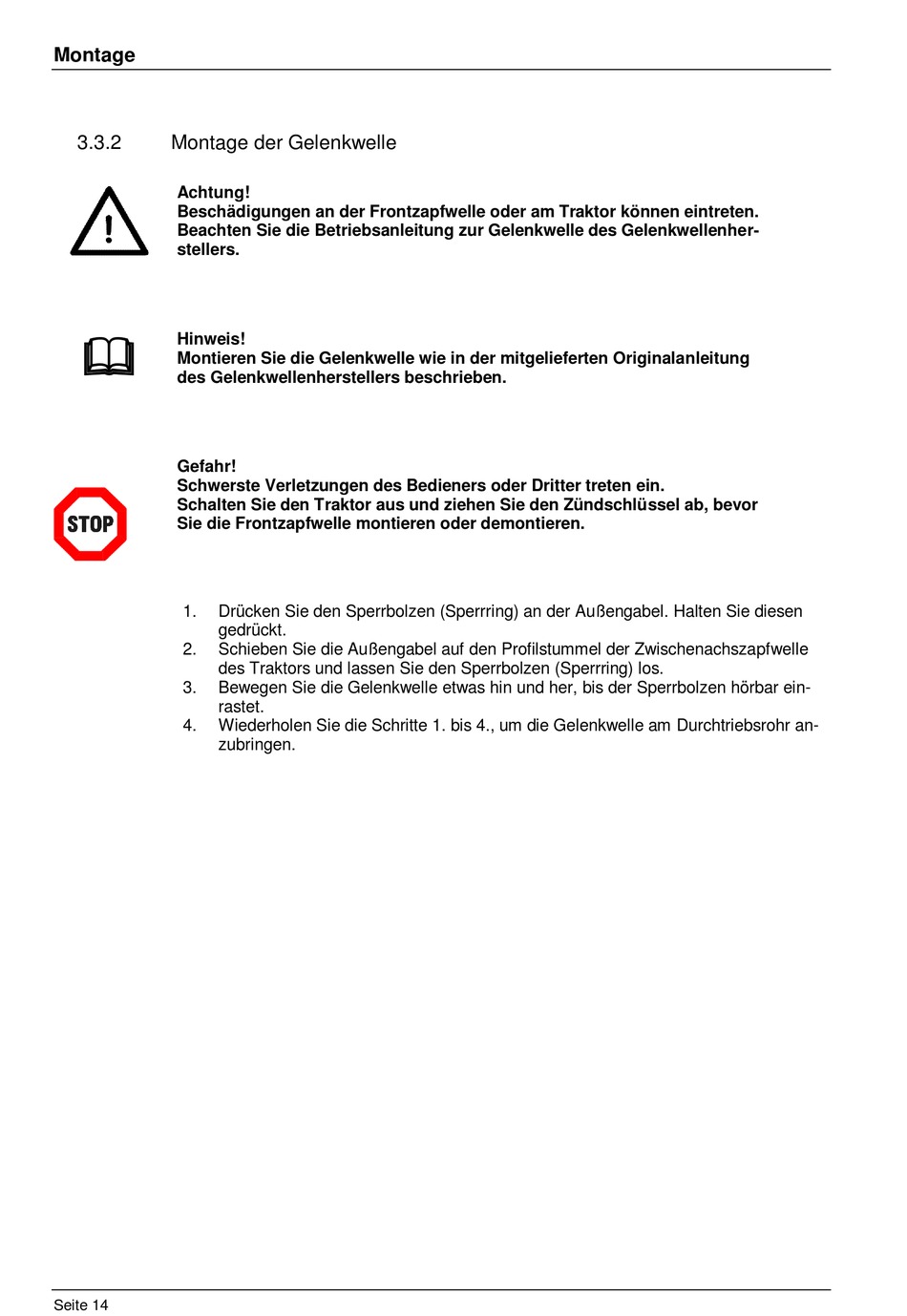

Montage der Gelenkwelle

Achtung!

Beschädigungen an der Frontzapfwelle oder am Traktor können eintreten.
Beachten Sie die Betriebsanleitung zur Gelenkwelle des Gelenkwellenher-
stellers.
 Hinweis!
Montieren Sie die Gelenkwelle wie in der mitgelieferten Originalanleitung
des Gelenkwellenherstellers beschrieben.
Gefahr!
Schwerste Verletzungen des Bedieners oder Dritter treten ein.
Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab, bevor
Sie die Frontzapfwelle montieren oder demontieren.
1. Drücken Sie den Sperrbolzen (Sperrring) an der Außengabel. Halten Sie diesen
gedrückt.
2. Schieben Sie die Außengabel auf den Profilstummel der Zwischenachszapfwelle
des Traktors und lassen Sie den Sperrbolzen (Sperrring) los.
3. Bewegen Sie die Gelenkwelle etwas hin und her, bis der Sperrbolzen hörbar ein-
rastet.
4. Wiederholen Sie die Schritte 1. bis 4., um die Gelenkwelle am Durchtriebsrohr an-
zubringen.
Seite 14
