Auf-/Einbauanleitung Visionpool-Rundbecken
Stahlwandaufbau:
Aufbau bzw. Einbau:
Nehmen Sie nun die schmäleren Bodenprofilschienen mit den dazugehörigen Verbindern und verbinden
Sie diese zu einem Kreis auf der Bodenplatte. Lassen Sie zur Sicherheit zwischen den einzelnen
Schienen einen Abstand von 5 mm, (zwecks leichten Einsatz der Stahlwand). Prüfen Sie nochmals den
exakten Radius bzw. mit der Wasserwaage die Ausrichtung Ihrer Bodenschienen. Sollten Sie eine
Bodenisolierung vorgesehen haben, ist diese Arbeit sinngemäß auf der Isolierung vorzunehmen.
Einsetzen der Stahlwand:

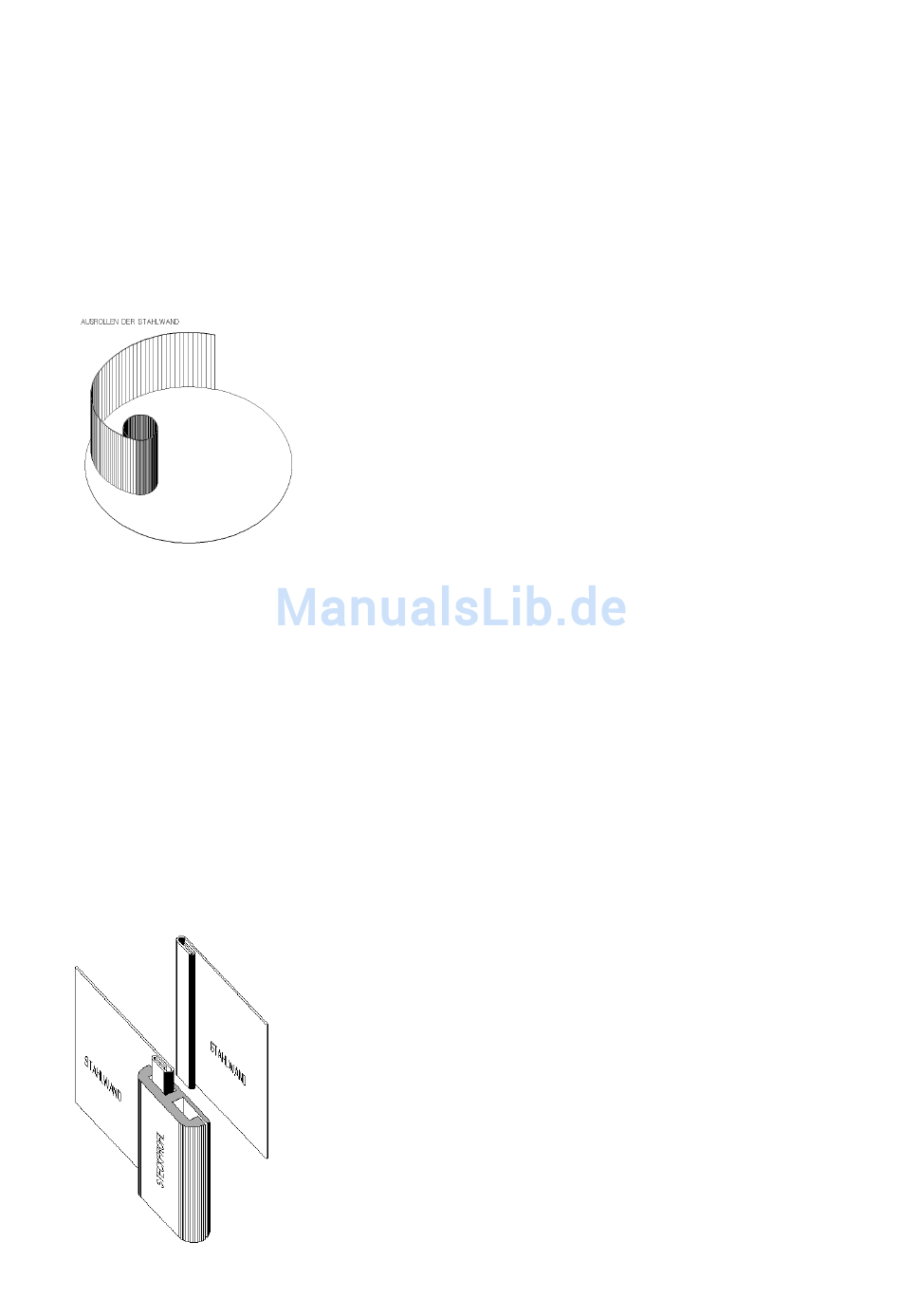

Symbolskizze
Behelfsmäßig zum Halt der Stahlwand können Sie einige breite Handlaufschienen provisorisch
aufstecken!
Jeder Stahlmantel ist serienmäßig mit der Stanzung des Skimmers, sowie einer Vorstanzung einer
Düse vorgesehen. Sollten Sie durch die Beratung Ihres Fachhändlers mehr Düsen beabsichtigen, kann
man diese nach Aufstellung des Stahlmantels an beliebigen Stellen mit einer Knacke ausnehmen.
Skimmerausstanzung: 152 x 141 mm ca. 560 mm vom Stahlwandende: ca. 75 mm von oben !
Düsenstanzung:
Steckprofil:
Die Stahlwand wird mit dem mitgelieferten Steckprofil verbunden, vor dem Aufsetzen das Profil genau
betrachten, achten Sie darauf das die abgeschrägte Seite des Steckprofils mit dem schmalen
Profilteil innen oben ist. Siehe Symbolskizze!
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
Stahlmäntel werden technisch bedingt je nach Größe ein oder
zweiteilig ausgeliefert!
120 cm Beckentiefe alle Größen 1 tlg.
144 cm Beckentiefe alle Größen 2 tlg.
Für das Aufstellen der Stahlwand benötigen Sie unbedingt einen
Helfer und Arbeitshandschuhe! Achtung: bei Wind oder heftigen
Böen, sollten Sie diese Arbeit nicht durchführen, beachten Sie die
große Windangriffsfläche!
Legen Sie in der Mitte des Beckens ein Brett in der entsprechenden
Größe auf, damit Sie die Stahlwand leichter ausrollen können.
Beachten Sie dabei die weiße Seite nach außen zeigt, der
Skimmerausschnitt und die vorgestanzte Düse ist obenliegend!
Bevor Sie die Stahlwand ausrollen, sollte der gewünschte Standort
des Skimmers und der anschließenden Technikanlage bereits
feststehen!!!
ca. 920 mm vom Stahlwandende ca. 290 mm von oben !
Wenn Sie die beiden Stahlwandenden zusätzlich mit Schmierseife oder
Spülmittel bestreichen, gleitet dieses Profil relativ leicht zwischen die
beiden Stahlwandenden, wenn die Stahlwand für die Verbindung
ca. 5 mm offen sind. Falls dies nicht der Fall ist, können Sie noch die
Bodenschienen samt Stahlwand nachjustieren!
Das Steckprofil misst bei 120 cm Becken 116 cm, bei 144 cm Becken
140 cm. Stecken Sie dieses Profil so auf, dass jeweils am Ende etwas
Bewegungsspiel bleibt, das Steckprofil sollte nicht am Bodenprofil
anstehen.
Ist die Stahlwand verbunden, wird als nächstes das Stoffklebeband als
Schutz der Innenfolie auf die obere Stahlmantelkante geklebt. Zur
besseren Fixierung der Stahlwand setzen Sie nun provisorisch die
Handlaufschienen auf.
