Betriebsanleitung AZ-ONEBoard
3.2.

CH340C

Der CH340C IC ist ein weit verbreiteter USB zu Seriell Konverter mit TTL und UART
Kompatibilität. Er dient als günstige und zuverlässige Programmierschnittstelle und ist
in vielen IoT-Geräten sowie in alltäglicher Hardware wie Kaffeemaschinen,
Barcodescannern, Kinderspielzeugen oder auch Fahrzeugen zu finden.

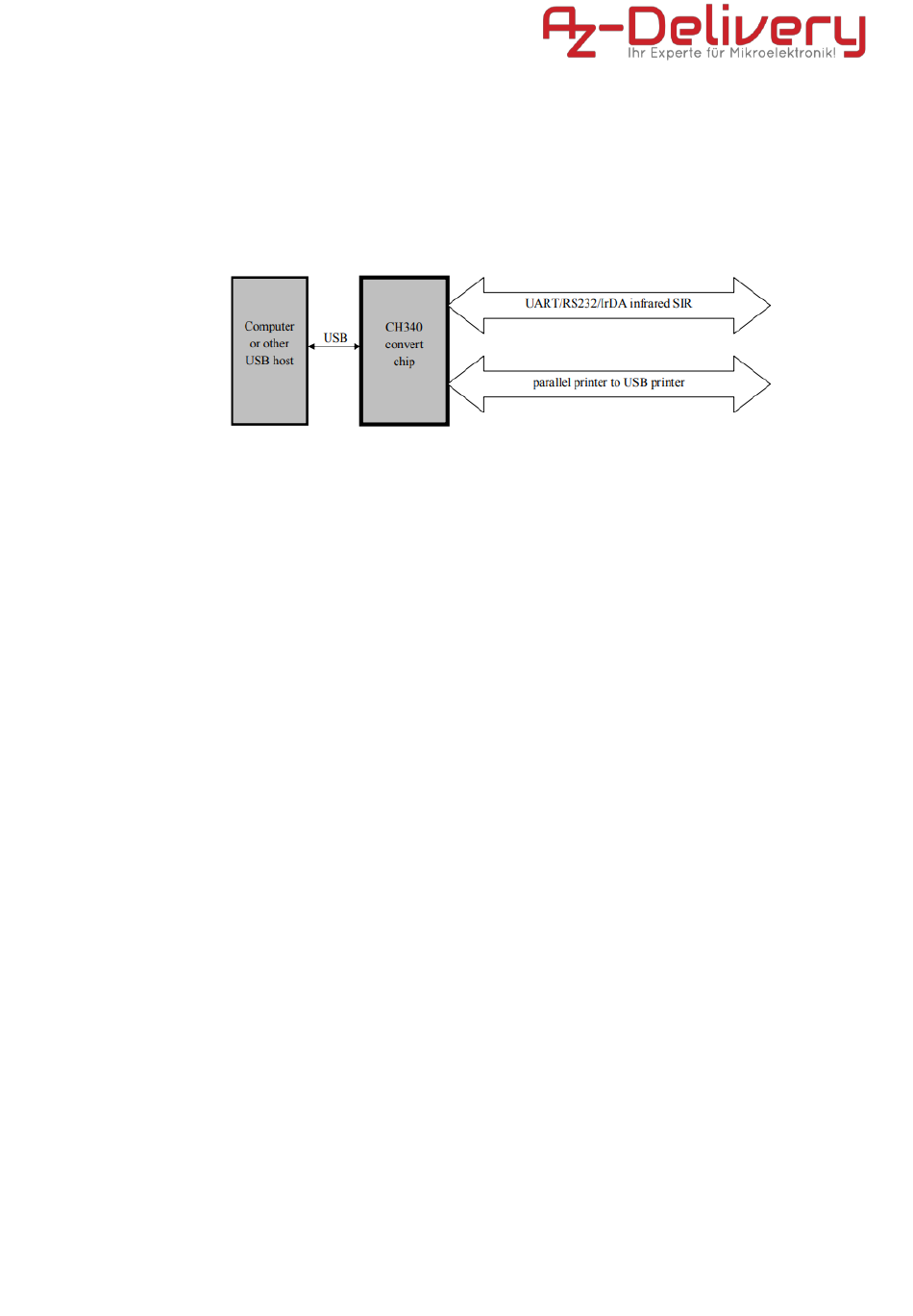

fig 3.2.1 - CH340C – Funktionsweise
3.3.

Bedienschnittstelle

Die Bedienschnittstelle ist abhängig von der verwendeten Programmierumgebung.
Eine Verwendung mit der Arduino IDE oder Eclipse sind möglich. In Kapitel 6.2.3.
finden Sie eine Installationsanleitung für die Arduino IDE.
3.4.

Bedienfelder

Das AZ-ONEBoard bietet nur einen einzelnen Taster zur Bedienung an. Das Drücken
des Tasters löst einen Reset des ESP8266-MOD aus, indem Pin 1 'RST' auf 'LOW'
gezogen wird.
3.5. Buchsenleisten für Extensionboards
An die drei weiblichen Buchsenleisten können die dafür vorgesehenen Extension-
Boards mit der Sensorik SHT30, BH1750 und SGP30 angesteckt werden. Die korrekte
Ausrichtung der Boards ist mit einem Punkt auf der Oberseite des Main- und
Extension-Boards gekennzeichnet. Hierdurch kann per Plug-and-Play-Verfahren
einfach ein Erweiterungsboard dem System hinzugefügt werden, ohne die Mühe des
manuellen Verdrahtens. Achten Sie hierbei immer darauf, dass das Gerät während
des Hinzufügens eines Erweiterungsboards spannungsfrei ist.
3.6.

Visuelle Signale

Die auf dem Board aufgebrachten Signal-LEDs dienen der Visualisierung des
Datenverkehrs auf den TX/RX-Pins und bieten dem Nutzer die Möglichkeit, einen
erfolgreichen Upload- oder Debugging-Vorgang zurückgemeldet zu bekommen. Des
Weiteren ist über GPIO2 des ESP12-F die auf dem Chip aufgelötete On-board-LED
steuerbar.
