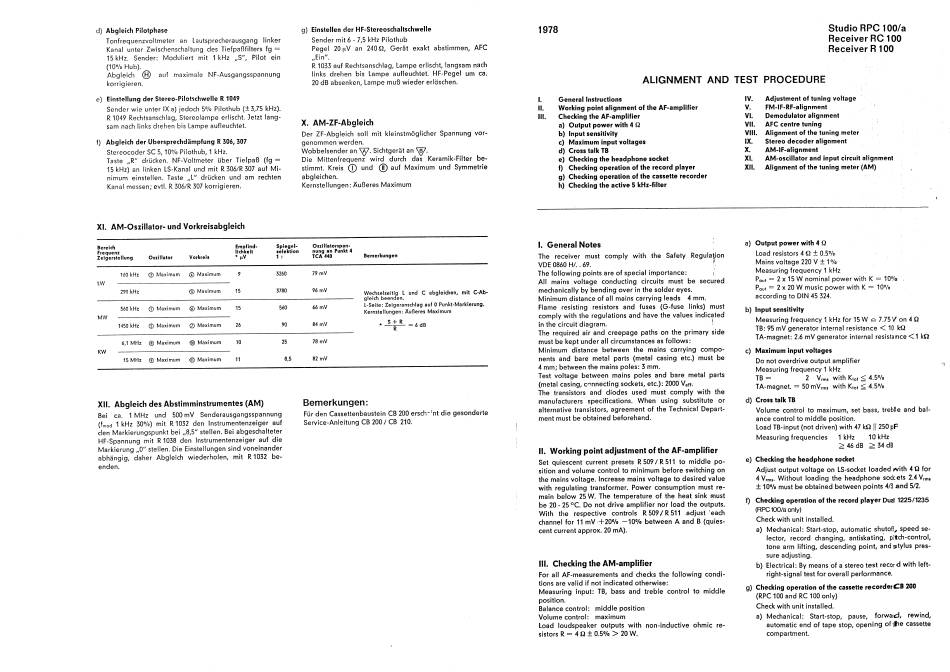

Grundig Studio RPC 100/a Serviceanleitung Seite 8

d) Abgleich Pilotphase
Tonfrequenzvoltmeter an Lautsprecherausgang linker
Kanal unter Zwischenschaltung des Tiefpaßfilters fg
15 kHz. Sender: Moduliert mit I kHz Pilot ein
(10% Hub).
Abgleich auf maximale NF-Ausgangsspannung
korrigieren.
e) Einstellung der Stereo-Pilotschwelle R 1049
Sender wie unter IXa) jedoch 5% Pilothub (±3,75 kHz).
R1049Rechtsanschlag, S tereolampe erlischt. Jetzt lang-
sam nach links drehen bis Lampe aufleuchtet.
f) Abgleich der Ubersprechdämpfung R 306,307
Stereocoder SC 5, 10% Pilothub, I kHz.
Taste „R" drücken. NF-VoItmeter über Tie(paß (fg =
15kHz) an linken LS-KanaIund mit R306/R307 auf Mi-
nimum einstellen. Taste „L" drücken und am rechten
Kanal messen; evtl. R 306/R 307 korrigieren.
Xl. AM-Oszillator- und Vorkreisabgleich
Empfind•
Bereich
lichkeit
Frequent
Vorkreis
Zeigerstellung Ostillator
160 kHz @ Maximum @ Maximum 9
LW
Maximum 15
290 kHz
15
560 kHz O Maximum @ Maximum
MW
O Maximum 26
1450 kHz @ Maximum
10
MHz @ Maximum @ Maximum
@ Maximum
15 MHz @ Maximum 11
XII. Abgleich desAbstimminstrumentes(AM)
Bei ca. I MHz und 500 mV Senderausgangsspannung
(fmod 1 kHz 30%) mit R1032den Instrumentenzeiger auf
den Markierungspunkt b ei „8,5" stellen.Bei abgeschalteter
HF-Spannung m it R1038den Instrumentenzeiger auf die
Markierung „O"stellen. D ieEinstellungen Sindvoneinander
abhängig,daher Abgleichwiederholen,mit R1032be-
enden.
Einstellen der HF-StereoschaltschweIle
g)
Sender mit 6 - 7,5 kHz Pilothub
pegel 20ILV an 2400, Gerät exakt abstimrnen,AFC
„Ein"
R 1033auf Rechtsanschlag,Lampe erlischt, langsam nach
links drehen bis Lampe aufleuchtet. HF-PegeI um ca.
20 dB absenken, Lampe muß wieder erlöschen.
X. AM-ZF-Abgleich
Der ZF-Abgleich soll mit kleinstmöglicher Spannung vor-
genommen werden.
Wobbelsender anV. Sichtgerät anV.
Die Mittenfrequenz Wird durch das Keramik-Filter be-
stimmt. Kreis und auf Maximum und Symmetrie
abgleichen.
Kernstellungen: Äußeres Maximum
Spiegel- Oszillatorspan•
nung en Punkt 4
selektion
Bemerkungen
TCA 440
79 mV
3260
3780 96 mV
Wechselseiti L und C abgleiåen, mit C-Ab-
gleich b een?en.
L-Seite:Zeigeranschlagauf O Punkt-Markierung.
66 mV
560
Kernstellungen: Äußeres Maximum
84 mV
90 — 6 dB
25 78 mV
82 mV
8.5
Bemerkungen:
Für den Cassettenbaustein CB200ersch- die gesonderte
Service-Anleitung CB 200/ CB 210.
1978
ALIGNMENT AND
General Instructions
I.
Working point alignment of the AF-amplifier
Checking the AF-amplifier
Ill.
a) Output power with 4 Q
b) Input sensitivity
c) Maximum input voltages
d) Cross talk TB
Checking the headphone socket
e)
f) Checking operation of the record player
Checking operation of the cassette recorder
g)
Checking the active 5 kHz-fiIter
h)
l. General Notes
The receiver must comply with the Safety Regulaion
VDE 0860 HI.. 69.
The following points are of special importance:
All mains voltage conducting circuits must be secured
mechanically by bending over in the solder eyes.
Minimum distance of all mains carrying leads 4 mm.
Flame resisting resistors and fuses (G-fuse links) must
comply with the regulationsand have the values indicated
in the circuit diagram.
The required air and creepage paths on the primary side
must be kept under all circumstances as follows:
Minimum distance between the mains carrying compo-
nents and bare metal parts (metal casing etc.) must be
4 mm; between the mains poles: 3 mm.
Test voltage between mains poles and bare metal parts
(metal casing, connecting sockets,etc.): 2000Veff.
The transistors and diodes used must comply with the
manufacturers specifications. When using substitute or
alternative transistors, agreement of the Technical Depart-
ment must be obtained beforehand.
II. Working point adjustment of the AF-amplifier
Set quiescent current presets R509/ R511 to middle po-
sition and volume control to minimum before switching on
the mains voltage. Increase mains voltage to desired value
with regulating transformer. Power consumption must re-
main below 25 W. The temperature of the heat sink must
be 20-25 oc. Do not drive amplifier nor load the outputs.
With the respective controls R 509/ R 511 adjust teach
channel for II mV •+200/0 —10% between A and B (quies-
cent current approx. 20 mA).
III. Checking the AM-amplifier
For all AF-measurements and checks the following condi-
tions are valid if not indicated otherwise:
Measuring input: TB, bass and treble control to middle
position.
Balance control: middle position
Volume control: maximum
ohmic re-
Load loudspeaker outputs with non-inductive
sistors R 40 ± 0.5% > 20 W.
Studio RPC IOO/a
Receiver RC 100
Receiver R 100
TEST PROCEDURE
Adjustment of tuning voltage
V. FM-IF-RF-alignment
Demodulator alignment
VI.
VII. AFC centre tuning
Alignment Of the tuning meter
VIII.
Stereo decoder alignment
X. AM-IF-alignment
XL AM-oscillator and input circuit alignment
xn. Alignment of the tuning meter (AM)
a) Output power with 4 Q
Load resistors 4 Q ± 0.5%
Mains voltage 220 V ± 10/0
Measuring frequency I kHz
Pout 2 x 15 W nominal power with K
Pout= 2 x 20 W music power with K 100/0
according to DIN 45 324.
b) Input sensitivity
Measuring frequency I kHz for 15W 7.75V on 4 Q
TB: 95 mV generator internal resistance < 10 kQ
TA-magnet: 2.6 mV generator internal resistance < I kQ
c) Maximum input voltages
Do not overdrive output amplifier
Measuring frequency I kHz
2 vrms with 4.5%
TA-magnet. 50 with Kiot 4•50/0
Cross talk TB
d)
Volume control to maximum, set bass, treble and bal-
ance control to middle position.
LoadTB-input(not driven) with 47kQ II250pF
10 kHz
Measuring frequencies 1 kHz
246dB 234 dB
Checking the headphone socket
e)
Adjust output voltage on LS-socket l oaded with 4Q for
4 Vrms. W ithout loading the headphone sockets 2.4V
± 100/0 mustbe obtained betweenpoints 4/3and 5/2.
f) Checking operation of the record player Dual 1225/1235
(RPC 100/a only)
Check with unit installed.
a) Mechanical:Start-stop,automaticshutoff, speed se-
lector, record changing, antiskating, pitch-control,
tone arm lifting, descendingpoint, andstylus pres-
sure adjusting.
b) Electrical:By meansof a stereotest record with left-
right-signal test for overall performance.
Checking operation of the cassetterecorder CB 200
g)
(RPC 100 and RC 100 only)
Check with unit installed.
a) Mechanical: Start-stop, pause, forward, rewind,
automaticend of tape stop, opening of the cassette
compartment.
