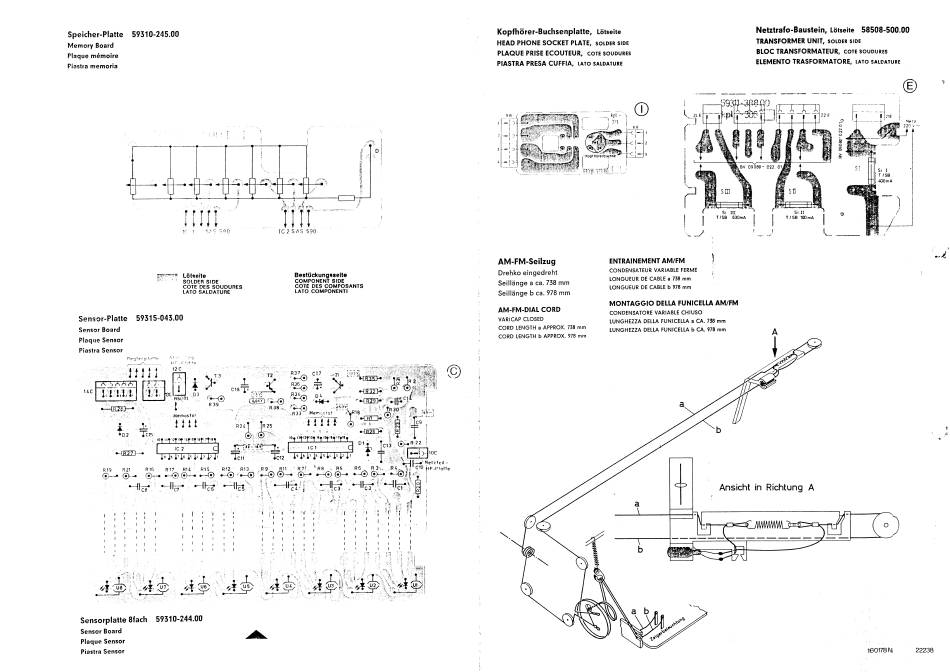

Grundig Studio RPC 100/a Serviceanleitung Seite 4

Speicher-Platte 59310-245.00
Memory Board
Plaque mémoire
Piastra memoria
Lötgeite
SOLDER SIDE
COTE DES SOUDURES
LATO SALDATURE
59315-043.00
Sensor-Platte
Sensor Board
Plaque Sensor
Piastra Sensor
12 c
ICC
R 39
MemostO'
Sensorplatte 8fach 59310-244.00
Sensor Board
Plaque Sensor
Piastra Sensor
E 2 sas
Bestückungsseite
COMPONENT SIDE
COTE DES COMPOSANTS
LATO COMPONENTI
R37
ct7 i.
R30 r
-LR33 Mem tat
IOC
C 10
F _p'ot'e
Kopfhörer-BuchsenpIatte, Lötseite
HEAD PHONE SOCKET PLATE, SOLDER SIDE
PLAQUE PRISE ECOUTEUR, COTESOUDURES
PIASTRA PRESA CUFFIA, CATO SALDATURE
AM-FM-Seilzug
ENTRAINEMENT AM/FM
CONDENSATEUR VARIABLE FERME
Drehko eingedreht
LONGUEUR DE CABLE a 738 mm
Seillänge a ca. 738 mm
LONGUEUR DE CABLE b 978 mm
Seillänge b ca. 978 mm
MONTAGGIO DELLA FUNICELLA AM/FM
AM-FM-DIAL CORD
CONDENSATORE VARIABLE CHIUSO
VARICAP CLOSED
LUNGHEZZA DELLA FUNICELLA a CA. 738 mm
CORD LENGTH a APPROX. 738 mm
LUNGHEZZA DELLA FUNICELLA b CA. 978 mm
CORD LENGTH b APPROX. 978 mm
Netztrafo-Baustein, Lötseite 58508-500.00
TRANSFORMER UNIT, SOLDER SIDE
BLOC TRANSFORMATEUR, COTESOUDURES
ELEMENTO TRASFORMATORE, LATO
0
22
09080 - 022
Si Si
TISB 630mA T ISB
.71
Ansicht in Richtung A
160178 N
