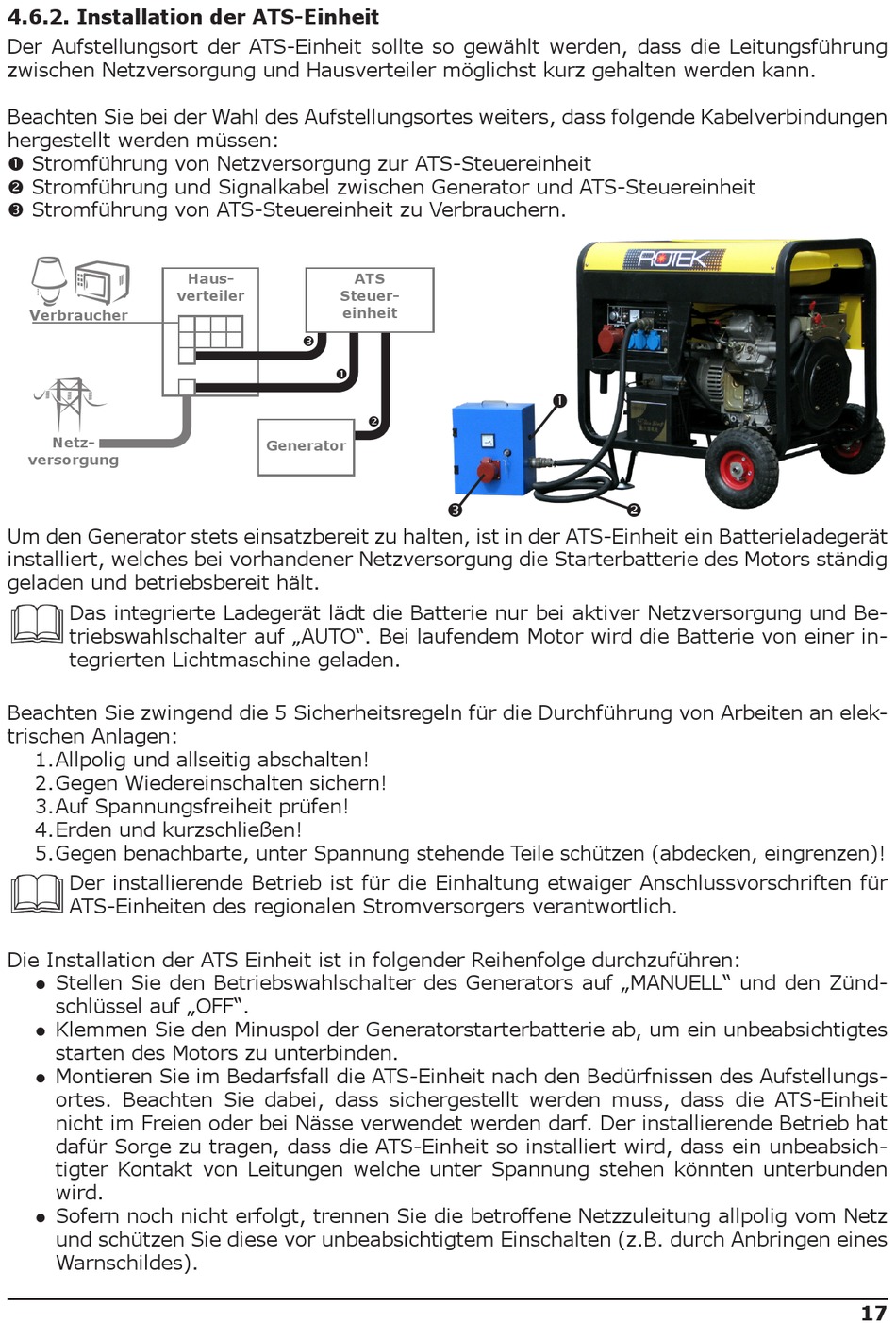

4.6.2. Installation der ATS-Einheit

Der Aufstellungsort der ATS-Einheit sollte so gewählt werden, dass die Leitungsführung
zwischen Netzversorgung und Hausverteiler möglichst kurz gehalten werden kann.
Beachten Sie bei der Wahl des Aufstellungsortes weiters, dass folgende Kabelverbindungen
hergestellt werden müssen:
 Stromführung von Netzversorgung zur ATS-Steuereinheit
 Stromführung und Signalkabel zwischen Generator und ATS-Steuereinheit
 Stromführung von ATS-Steuereinheit zu Verbrauchern.
Verbraucher
Netz-
versorgung
Um den Generator stets einsatzbereit zu halten, ist in der ATS-Einheit ein Batterieladegerät
installiert, welches bei vorhandener Netzversorgung die Starterbatterie des Motors ständig
geladen und betriebsbereit hält.
Das integrierte Ladegerät lädt die Batterie nur bei aktiver Netzversorgung und Be-
triebswahlschalter auf „AUTO". Bei laufendem Motor wird die Batterie von einer in-
tegrierten Lichtmaschine geladen.
Beachten Sie zwingend die 5 Sicherheitsregeln für die Durchführung von Arbeiten an elek-
trischen Anlagen:
1. Allpolig und allseitig abschalten!
2. Gegen Wiedereinschalten sichern!
3. Auf Spannungsfreiheit prüfen!
4. Erden und kurzschließen!
5. Gegen benachbarte, unter Spannung stehende Teile schützen (abdecken, eingrenzen)!
Der installierende Betrieb ist für die Einhaltung etwaiger Anschlussvorschriften für
ATS-Einheiten des regionalen Stromversorgers verantwortlich.
Die Installation der ATS Einheit ist in folgender Reihenfolge durchzuführen:
● Stellen Sie den Betriebswahlschalter des Generators auf „MANUELL" und den Zünd-
schlüssel auf „OFF".
● Klemmen Sie den Minuspol der Generatorstarterbatterie ab, um ein unbeabsichtigtes
starten des Motors zu unterbinden.
● Montieren Sie im Bedarfsfall die ATS-Einheit nach den Bedürfnissen des Aufstellungs-
ortes. Beachten Sie dabei, dass sichergestellt werden muss, dass die ATS-Einheit
nicht im Freien oder bei Nässe verwendet werden darf. Der installierende Betrieb hat
dafür Sorge zu tragen, dass die ATS-Einheit so installiert wird, dass ein unbeabsich-
tigter Kontakt von Leitungen welche unter Spannung stehen könnten unterbunden
wird.
● Sofern noch nicht erfolgt, trennen Sie die betroffene Netzzuleitung allpolig vom Netz
und schützen Sie diese vor unbeabsichtigtem Einschalten (z.B. durch Anbringen eines
Warnschildes).
Haus-
verteiler Steuer-
einheit


Generator
ATS




